| Номер в госреестре | 71506-18 |
| Наименование СИ | Анализаторы тока утечки для ограничителя перенапряжения |
| Обозначение типа СИ | SA |
| Изготовитель | "SCOPE T&M Pvt. Ltd.", Индия |
| Год регистрации | 2018 |
| Срок свидетельства | 15.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы тока утечки для ограничителя перенапряжения серии SA (далее -анализаторы) предназначены для измерений тока утечки.
Принцип действия анализаторов основан на измерении гармонических составляющих в токе утечки. Гармоники возникают в токе утечки под воздействием нелинейных характеристик напряжения и тока ограничителей перенапряжения. Гармоническая составляющая зависит от величины активного тока и степени нелинейности напряжения - текущих характеристик оксида металла. Анализатор измеряет ток утечки, протекающий через провод заземления ограничителя, и рассчитывает гармоники третьего порядка, исходя из этих данных.
Конструктивно анализаторы выполнены в виде переносных приборов в виде моноблока, в защитном пластмассовом корпусе с токовыми клещами и полевым зондом.
Анализаторы выпускаются в следующих модификациях SA30i и SA30i+, которые отличаются внешним видом, диапазоном измерений тока утечки и техническими характеристиками, приведенными в таблице 3.

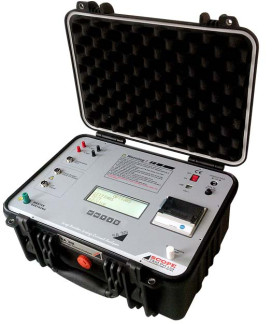

Общий вид анализаторов, схема пломбировки от несанкционированного доступа и места нанесения знаков утверждения типа и поверки представлены на рисунках 1 и 2.
Рисунок 2 - Общий вид анализаторов модификация SA30i+
Место нанесения знака поверки
Программное обеспечение (ПО) анализаторов записано в памяти анализатора и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций. Конструкция анализаторов исключает возможность несанкционированного влияния на ПО анализаторов и измерительную информацию.
Уровень защиты программного обеспечения анализаторов «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| SA30i+ | SA30i | |
| Идентификационное наименование ПО | SA 30i+ SCOPE T&M PVT. LTD. | SA 30i SCOPE T&M PVT. LTD. |
| Номер версии (идентификационный номер ПО) | не ниже 1.0 | не ниже 1.0 |
| Цифровой идентификатор ПО | отсутствует | отсутствует |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| SA30i+ | SA30i | |
| Диапазон измерений тока утечки, мкА | от 1 до 20000 | от 1 до 10000 |
| Разрешение, мкА | 1 | 1 |
| Пределы допускаемой абсолютной погрешности измерений тока утечки, мкА | ±(0,05 1+1) | |
| Примечание - I - измеренный ток утечки, мкА | ||
| Значение | ||
| Наименование характеристики | SA30i+ | SA30i |
| Источник питания, встроенный аккумулятор: | ||
| - напряжение постоянного тока, В | 11 | 11 |
| - емкость аккумулятора, мА/ч | 2200 | 6000 |
| Параметры электрического питания: | ||
| - напряжение переменного тока, В | от 100 до 270 | от 100 до 270 |
| - частота переменного тока, Гц | 50 / 60 | 50 / 60 |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от -20 до +50 | от -20 до +50 |
| Габаритные размеры, мм, не более: | ||
| - высота | 340 | 415 |
| - ширина | 295 | 330 |
| - длина | 155 | 200 |
| Масса, кг, не более | 6,5 | 7,5 |
наносится на титульный лист руководства по эксплуатации типографским способом и на анализатор в виде наклейки в месте, указанном на рисунках 1 и 2.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор тока утечки | SA30i+ или SA30i | 1 шт. |
| Токовые клещи | - | 1 шт. |
| Полевой зонд | - | 1 шт. |
| Стержень полевого зонда | - | 1 шт. |
| Набор диагностических выводов | - | 1 шт. |
| Антенна радиочастотного приемопередатчика | - | 6 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Методика поверки | РТ-МП-5209-551-2018 | 1 экз. |
осуществляется по документу РТ-МП-5209-551-2018 «ГСИ. Анализаторы тока утечки для ограничителя перенапряжения серии SA. Методика поверки», утвержденному ФБУ «Ростест-Москва» 12.03.2018 г.
Основные средства поверки:
- калибратор многофункциональный Fluke 5522А (регистрационный номер в Федеральном информационном фонде 51160-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке и на корпус анализатора в соответствии с рисунками 1 и 2.
приведены в эксплуатационном документе.
Техническая документация изготовителя SCOPE T&M PVT. LTD
