| Номер в госреестре | 71508-18 |
| Наименование СИ | Комплексы аппаратно-программные |
| Обозначение типа СИ | "ТРАФИК-СКАНЕР-П" |
| Изготовитель | Общество с ограниченной ответственностью «ИСС-Интегратор» (ООО «ИСС-Интегратор»), г. Москва, вн.тер.г. муниципальный округ Хорошево-Мневники |
| Год регистрации | 2018 |
| Срок свидетельства | 15.06.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы аппаратно-программные «ТРАФИК-СКАНЕР-П» (далее комплексы) предназначены для измерений текущего времени (интервалов времени), синхронизированного с национальной шкалой времени Российской Федерации UTC(SU).
Комплекс обеспечивает фиксацию времени и изображения транспортных средств (ТС), при нахождении их в зоне контроля, распознавание государственных регистрационных знаков (ГРЗ) транспортных средств, находящихся в зоне видимости комплекса, оцифровку шкалы времени по сигналам спутниковых навигационных систем, синхронизацию времени фотофиксации и записи текущего момента времени в сохраняемые фотовидеокадры с дальнейшей передачей на удаленный сервер обработки нарушений правил дорожного движения.
Функционально комплекс состоит из центрального модуля, который является основным элементом комплекса, распознающих и обзорных видеокамер, ИК прожекторов. Комплекс имеет два варианта исполнения: «Локальный» и «ЦОД».
Конструктивно центральный модуль варианта исполнения «Локальный» представляет собой пыле-влагозащищенный подогреваемый корпус в котором размещается сервер с предустановленным программным обеспечением (ПО) TrafficScannerP для сбора и локальной обработки информационных потоков от камер, сетевой коммутатор, GLONASS/ GPS приемник, 3G/4G модем связи (опционально). Центральный модуль варианта исполнения «ЦОД» представляет собой пыле-влагозащищенный подогреваемый корпус, в котором размещается сетевой коммутатор и блоки питания, опционально - маршрутизатор. Сервер варианта исполнения «ЦОД» размещается в специализированном центре обработки данных. В этом варианте для синхронизации времени используется внешний NTP-сервер.
Видеокамеры обзорные обеспечивают контроль дорожной ситуации и фото-видео фиксацию ТС.
Видеокамеры распознающие устанавливаются совместно с ИК-прожекторами на высоте 5-10 метров по ходу движения и на расстоянии от 20 до 80 метров до зоны распознавания и предназначены для фиксации ГРЗ ТС.
Комплексы предназначены для работы при стационарном расположении.

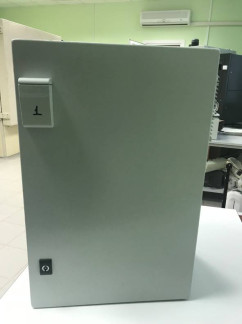

Внешний вид центрального модуля комплексов в вариантах исполнения «Локальный» и «ЦОД» приведен на рисунке 1, место пломбирования комплексов приведено на рисунке 2, сервер варианта исполнения «ЦОД» с местами нанесения знака утверждения типа и пломбировки представлен на рисунке 3, внешний вид распознающей/обзорной видеокамеры с установленным ИК-прожектором на рисунке 4.
Метрологически значимая часть программного обеспечения (ПО) обеспечивает определение координат комплекса и текущего времени, расчета интервалов времени.
В функции, выполняемые встроенным в комплексы программным обеспечением (ПО),
входит:
а) предварительная настройка модулей фотофиксации перед работой;
б) управление видеокамерой, получение видеоизображения зоны контроля;
в) контроль работы комплекса (функции самотестирования и обнаружения сбоев);
г) формирование файлов с информацией о нарушении ПДД;
д) временное хранение полученных в результате работы комплекса данных;
е) передача собранных данных на внешние устройства.
Идентификационные данные метрологически значимой части ПО комплексов приведены в таблице 1.
Таблица 1- Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TrafficScannerP |
| Номер версии (идентификационный номер) | 9.1.128. и выше |
Уровень защиты ПО комплексов и сохраняемых данных от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
приведены в таблице 1 и таблице 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений интервалов времени от 5 с до 24 ч | от 5 с до 24 ч |
| Пределы допускаемой абсолютной погрешности привязки текущего времени комплекса к шкале времени UTC (SU), с | ±1 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Время установления рабочего режима, мин, не более: в летнее время в зимнее время | 5 40 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 25 °С, %, не более - атмосферное давление, кПа | от -40 до +50 90 от 60 до 106,7 |
| Степень защиты по ГОСТ 14254-2015 | IP55 |
| Напряжение питания от сети переменного тока частотой (50±1) Гц, В | от 187 до 268 |
| Потребляемая мощность комплекса, В А, не более - вариант исполнения «Локальный» - вариант исполнения «ЦОД» | 650 650 |
| Габаритные размеры составных частей комплексов (длинахширинахвысота), мм, не более: - центральный модуль SecurOS IVS-PROBOX - видеокамера SecurOS IVS AutoCam-IP Full - ИК-прожектор DL252-850-15 - сервер ЦОД SecurOS-IVS-NVR-AUTO-PRO-6 | 660x420x260 514x176x160 172x145x61 437x178x648 |
| Наименование характеристики | Значение характеристики |
| Масса составных частей комплексов, кг, не более | |
| - центральный модуль SecurOS IVS-PROBOX | 38 |
| - видеокамера SecurOS IVS AutoCam-IP Full | 4,7 |
| - ИК-прожектор DL252-850-15 | 1,6 |
| - сервер ЦОД SecurOS-IVS-NVR-AUTO-PRO-6 | 35 |
наносится на титульный лист формуляра и руководства по эксплуатации методом компьютерной графики и на корпус центрального модуля комплекса с помощью этикетки, выполненной типографским способом.
Комплект поставки комплексов приведен в таблице 3.
Таблица 3 - Комплект поставки комплексов
| № | Наименование | Количество | Примечание |
| 1 | Комплекс аппаратно-программный «ТРАФИК-СКАНЕР-П» вариант исполнения «Локальный» в составе: | ||
| 1.1 | Центральный модуль SecurOS IVS-PROBOX | 1 | |
| 1.2 | Видеокамера обзорная SecurOS IVS AutoCam-IP Full | 1-4 | по заказу |
| 1.3 | Видеокамера распознающая SecurOS IVS AutoCam-IP Full | 1-4 | по заказу |
| 1.4 | ИК прожектор DL252-850-15 | 2 | |
| 2 | Комплекс аппаратно-программный «ТРАФИК-СКАНЕР-П» вариант исполнения «ЦОД» в составе: | ||
| 2.1 | Центральный модуль SecurOS IVS-PROBOX | 1 | |
| 2.2 | Видеокамера обзорная SecurOS IVS AutoCam-IP Full | 1-12 | по заказу |
| 2.3 | Видеокамера распознающая SecurOS IVS AutoCam-IP Full | 1-12 | по заказу |
| 2.4 | ИК прожектор DL252-850-15 | 2 | |
| 2.5 | Сервер ЦОД SecurOS-IVS-NVR-AUTO-PRO-6 | 1 | |
| 3 | Комплекс аппаратно-программный «ТРАФИК-СКАНЕР-П» Руководство по эксплуатации 4278-008- 63796276-2017РЭ Комплексы аппаратно-программные «ТРАФИК-СКАНЕР-П» | 1 | 1 |
| 4 | Комплекс аппаратно-программный «ТРАФИК-СКАНЕР-П» Формуляр 4278-008- 63796276-2017ФО | 1 | 1 |
| 5 | Комплекс аппаратно-программный «ТРАФИК-СКАНЕР-П» Методика поверки 4278-0087-63796276-2017 МП | 1 | 1 |
| 6 | Комплект расходных материалов | 1 | 1 |
осуществляется по документу 4278-0087-63796276-2017МП «Комплексы аппаратно-программные «ТРАФИК-СКАНЕР-П». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 31.01.2018 г. Основное средство поверки:
- источники первичные точного времени УКУС-ПИ 02ДМ (рег. № 60738-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения времени и частоты.
ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования».
Технические условия «Комплекс аппаратно-программный «ТРАФИК-СКАНЕР-П» 4278-008- 63796276-2017ТУ
| Зарегистрировано поверок | 38 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
