| Номер в госреестре | 71510-18 |
| Наименование СИ | Измерители уровня ультразвуковые |
| Обозначение типа СИ | Рубин-1МНП |
| Изготовитель | Общество с ограниченной ответственностью "Научно-исследовательский центр Техноавтомат" (ООО "НИЦ Техноавтомат"), Саратовская обл., г. Энгельс |
| Год регистрации | 2018 |
| Срок свидетельства | 15.06.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители уровня ультразвуковые Рубин-1МНП предназначены для измерений уровня жидкости.
Принцип действия измерителей уровня ультразвуковых Рубин-1МНП основан на зависимости параметров ультразвуковых импульсов, возбуждаемых в стенке резервуара акустическими датчиками, от наличия или отсутствия жидкости в зоне установки датчиков.
Измерители уровня ультразвуковые Рубин-1МНП состоят из блока индикации и управления (БИУ), блока обработки сигналов (БОС) в комплекте с блоками датчиков (БД), а для исполнения Рубин-1МНП-НИх-МВ могут комплектоваться блоком аккумуляторного питания (БАП) и блоком радиосвязи (БРС).
Измерители уровня ультразвуковые Рубин-1МНП выпускаются в следующих модификациях: Рубин-1МНП-ПИ и Рубин-1МНП-НИ, которые отличаются диапазоном измерений, пределами допускаемой погрешности. Модификация Рубин-1МНП-ПИ предназначена для измерений уровня жидкости между нижней и верхней парами датчиков. Модификация Рубин-1МНП-НИ предназначена для измерений уровня по всей высоте горизонтального резервуара цилиндрической формы.
Для модификации Рубин-1МНП-ПИ начальной границей диапазона измерений является линия установки нижней пары датчиков предельного уровня. Конечной границей диапазона измерений является линия установки верхней пары датчиков предельного уровня. Значение нормируемой точности измерений для Рубин-1МНП-ПИ зависит от толщины стенки, фиксированного горизонтального расстояния между датчиками одного предельного уровня и максимального вертикального расстояния между датчиками двух предельных уровней. Эти зависимости приведены в таблицах 3^6. Для всех вариантов установки датчиков минимальное вертикальное расстояние между датчиками двух предельных уровней, верхнего и нижнего, не должно быть менее 50 мм.
Обозначение измерителей уровня ультразвуковых Рубин-1МНП:
Измерители уровня ультразвуковые Рубин-1МНП-Х1Х2-Хз-Х4-Х5-Х6 где Х1 - Исполнение:
НИ - непрерывное измерение уровня;
ПИ - измерение уровня между предельными значениями.
Х2 - Количество каналов измерений (от 1 до 8)
1 канал - одноканальный; от 2 до 8 каналов - многоканальный Х3 - Конструкция:
СВ - стационарная версия;
МВ - мобильная версия Х4 - Конструктивное исполнение блока БИУ:
БЛ - блочное, для настенного монтажа или переносной кейс;
ПМ - панельное, монтаж внутри шкафа или на внешней поверхности щита;
БК - бескорпусное Х5 - Исполнение соединения БИУ с БОС:
Р - радиоканальное удаленное соединение;
К - кабельное соединение Х6 - Ex - искробезопасная электрическая цепь

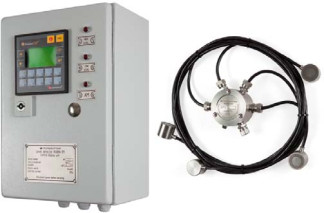

Общий вид измерителей уровня ультразвуковых Рубин-1МНП представлен на рисунке 1.
Н Ш F7? В- Г:>
4>
д) БОС с БД для Рубин-1МНП-НИх-МВ (СВ) д) БАП для Рубин-1МНП-НИх-МВ Рисунок 1 - Общий вид средства измерений
Пломбирование измерителей уровня ультразвуковых Рубин-1МНП не предусмотрено.
Программное обеспечение выполняет функции обработки информации.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Рубин-1МНП-ПИ | Рубин-1МНП-НИ |
| Номер версии (идентификационный номер) ПО | не ниже 4.19 | не ниже 1.0 |
| Цифровой идентификатор ПО (контрольная сумма) | 2F70 | 20DE |
Таблица 2 - Метрологические характеристики Рубин-1МНП-НИ
| Наименование характеристики | Значение |
| Диапазон измерений уровня, мм | от 0 до 2000 |
| Пределы допускаемой приведенной погрешности измерений уровня от внутреннего диаметра резервуара, % | ±5 |
| Внутренний диаметр резервуар, мм | от 250 до 2000 |
Таблица 3 - Метрологические характеристики Рубин-1МНП-ПИ
| Наименование характеристики | Значение |
| Диапазон измерений уровня, мм | от 0 до 450 |
| Пределы допускаемой абсолютной погрешности измерений уровня, мм | ±25 1}; ±35 2); ±50 3) |
| Погрешность нормирована с учетом параметров, приведенных в Таблице 4. 2) Погрешность нормирована с учетом параметров, приведенных Таблице 5. 3) Погрешность нормирована с учетом параметров, приведенных Таблице 6. | |
Таблица 4 - Варианты установки датчиков при нормировании погрешности ±25 мм
| Толщина стенки резервуара, мм | Фиксированное горизонтальное расстояние между датчиками одного предельного уровня, мм | Максимальное вертикальное расстояние между датчиками двух предельных уровней, мм |
| от 5 до 8 | 250 | 250 |
| от 9 до 12 | 350 | 350 |
| от 13 до 18 | 450 | 450 |
| от 19 до 24 | 500 | 400 |
| от 25 до 34 | 550 | 350 |
| от 35 до 44 | 650 | 300 |
| от 45 до 50 | 750 | 250 |
Таблица 5 - Варианты установки датчиков при нормировании погрешности ±35 мм
| Толщина стенки резервуара, мм | Фиксированное горизонтальное расстояние между датчиками одного предельного уровня, мм | Максимальное вертикальное расстояние между датчиками двух предельных уровней, мм |
| от 5 до 8 | 250 | 300 |
| от 9 до 12 | 350 | 450 |
| от 13 до 18 | 450 | 550 |
| от 19 до 24 | 500 | 500 |
| от 25 до 34 | 550 | 450 |
| от 35 до 44 | 650 | 400 |
| от 45 до 50 | 750 | 350 |
| Толщина стенки резервуара, мм | Фиксированное горизонтальное расстояние между датчиками одного предельного уровня, мм | Максимальное вертикальное расстояние между датчиками двух предельных уровней, мм |
| от 5 до 8 | 250 | 350 |
| от 9 до 12 | 350 | 550 |
| от 13 до 18 | 450 | 650 |
| от 19 до 24 | 500 | 600 |
| от 25 до 34 | 550 | 550 |
| от 35 до 44 | 650 | 500 |
| от 45 до 50 | 750 | 450 |
Таблица 7- Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока , Гц | 230 +23 - 34,5 50 -1 |
| Габаритные размеры, мм, не более | |
| - БОС | 150x150x100 |
| - БИУ | 400x250x500 |
| - БД | 40x40x40 |
| - БАП | 300x250x300 |
| - БРС | 2000x2000x4000 |
| Масса, кг, не более | |
| - БОС | 2 |
| - БИУ | 15 |
| - БД | 0,5 |
| - БАП | 15 |
| - БРС | 10 |
| Маркировка взрывозащиты БОС в комплекте с БД | 0Ex ia IIC T6 |
| Маркировка взрывозащиты БИУ, БАП | [Ex iа] IIC |
| Степень защиты оболочки по ГОСТ 14254-2015: | |
| - БАП, БРС и БОС в комплекте с БД | IP65 |
| - БИУ | IP54 |
| Условия эксплуатации: - температура окружающей среды, °С - БОС в комплекте с БД - БРС, БАП - БИУ Рубин-1МНП-ПИ - БИУ Рубин-1МНП-НИ | от -50 до +60 от -40 до +50 от +10 до +50 от -20 до +50 |
наносят на шильдик БИУ способом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель уровня ультразвуковой 1) | Рубин-1МНП | 1 шт. |
| Руководство по эксплуатации 1) | ТВСУ.006.00.00 РЭ или ТВСУ.007.00.00 РЭ или ТВСУ.008.00.00 РЭ | 1 шт. |
| Паспорт 1) | ТВСУ.006.00.00 ПС или ТВСУ.007.00.00 ПС или ТВСУ.008.00.00 ПС | 1 экз. |
| Методика поверки | РТ-МП-5093-449-2018 | 1 экз. |
| 1) в соответствии с заказом | ||
осуществляется по документу РТ-МП-5093-449-2018 «ГСИ. Измерители уровня ультразвуковые Рубин-1МНП. Методика поверки», утверждённому ФБУ «Ростест - Москва» 12.03.2018 г. Основные средства поверки:
преобразователь линейных перемещений ПЛП (регистрационный номер в Федеральном информационном фонде 53393-13);
секундомер электронный «Интеграл С-01» (регистрационный номер в Федеральном информационном фонде 44154-10)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ 26.51.52.120-006-24418833-2017 Измерители уровня ультразвуковые Рубин-1МНП. Технические условия
