| Номер в госреестре | 71513-18 |
| Наименование СИ | Датчики весоизмерительные |
| Обозначение типа СИ | PR 6261 |
| Изготовитель | "Minebea Intec GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 15.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

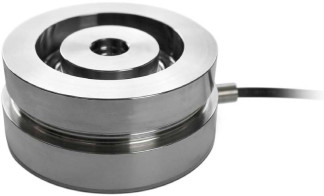

Датчики весоизмерительные PR 6261 (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента, кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком.
Модификации датчиков отличаются пределами допускаемой погрешности и максимальной нагрузкой.
Пломбирование датчиков весоизмерительных PR 6261 не предусмотрено.
Маркировка датчиков производится на фирменной наклейке или непосредственно на корпусе датчика (рисунок 2), на которой нанесены:
- торговая марка изготовителя;
- обозначение весоизмерительного датчика;
- серийный номер;
- максимальное значение напряжения питания Umax;
- максимальная нагрузка Emax;
- номинальный выходной сигнал Cn;
- длина кабеля;
- год выпуска датчика;
- знак утверждения типа.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности по ГОСТ 8.631-2013 | С |
| Максимальное число поверочных интервалов, nmax = Е^ /v | 3000 |
| Максимальная нагрузка, Bmax, кг | 125, 250, 500, 1000, 2000, 3000, 4000 |
| Минимальная нагрузка, Е^п, кг | 0 |
| Минимальный поверочный интервал, vmin, кг | Еmax /14000 |
| Доля от пределов допускаемой погрешности весов, pLC | 0,7 |
| Значение поверочного интервала v, кг | Еmax/nmax |
| Относительный выходной сигнал при Е^х, мВ/В | 2,0 |
| Значение входного сопротивления датчиков, Ом | 1080±10 |
| Значение выходного сопротивления датчиков, Ом | 1010±1 |
| Предельные значения температуры, °С | от -10 до +40 |
| Обозначение по влажности | СН |
| Наименование характеристики | Значение |
| Габаритные размеры средства измерений, мм, не более - высота - диаметр | 42 95 |
| Масса, кг, не более | 1,7 |
| Напряжение питания постоянного тока, В | от 4 до 32 |
| Средний срок службы, лет | 10 |
| Вероятность безотказной работы за 2000 ч | 0,9 |
| Маркировка взрывозащиты | 0Ex ia IIC T6 2Ex nA IIC T6 X Ex tc IIIC T85°C X Ex ta IIIC T160°C X |
Таблица 3 - Пределы допускаемых погрешностей датчиков
| Интервалы измерений | Пределы допускаемой погрешности mpe |
| до 500v включ. | ±0,35v |
| св. 500v до 2000v включ. | ±0,70v |
| св. 2000v | ±1,05v |
наносится типографским способом на титульный лист паспорта и на маркировочную табличку на корпусе датчика.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик весоизмерительный | PR 6261 | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу Приложение ДА «Методика поверки» ГОСТ 8.631-2013. Основные средства поверки:
рабочие эталоны 1-го разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 5 = 0,01 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
приведены в эксплуатационном документе.
ГОСТ 8.631-2013 ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Техническая документация фирмы «Minebea Intec GmbH», Германия
