| Номер в госреестре | 71514-18 |
| Наименование СИ | Весы электронные |
| Обозначение типа СИ | ШТРИХ-ПОЧТОВЫЕ |
| Изготовитель | Акционерное общество «Штрих-М» (АО «Штрих-М»), г. Красногорск |
| Год регистрации | 2018 |
| Срок свидетельства | 15.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные ШТРИХ-ПОЧТОВЫЕ (далее - весы) предназначены для статического измерения массы почтовых отправлений при оказании услуг почтовой связи.
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется устройством обработки аналоговых данных в цифровой код и выводится, как результат взвешивания, на цифровой дисплей (далее - дисплей) терминала и/или на внешние электронные устройства (вторичный дисплей, компьютер, принтер).
Весы состоят из весоизмерительного устройства, включающего в себя корпус, датчик и устройство обработки аналоговых данных, грузоприемного устройства (далее - ГПУ) и терминала, включающего в себя дисплей и клавиатуру.
Весы выпускаются в двух конструктивных исполнениях:
- дисплей и клавиатура встроены в корпус весов (индекс в обозначении весов отсутствует);
- дисплей и клавиатура встроены в корпус весов, дисплей клиента закреплен на выносной стойке и связан с весоизмерительным устройством посредством кабеля (индекс К).
Весы всех конструктивных исполнений изготавливаются трехдиапазонными.
Весы выпускаются в трех модификациях, обозначаемых индексами: 6-0,5.1.2, 15-1.2.5, 32-1.2.5, отличающихся значениями максимальной нагрузки (Max) и значениями поверочных интервалов (е).
В весах используются жидкокристаллический дисплей (индекс Д1) или светодиодный дисплей (индекс Д2).
В весах возможна установка различных интерфейсов передачи данных:
- RS-232 (индекс И1);
- RS-485 (индекс И2);
- USB (индекс И3);
- USB сдвоенный (индекс И4);
- Е^г^ (индекс И5),
- WiFi (индекс И6);
- Bluetooth (индекс И7).
Питание весов осуществляется от сети переменного тока (индекс отсутствует) или от встроенной аккумуляторной батареи (индекс А).
В весах предусмотрены следующие устройства и функции (ГОСТ OIML R 76-1-2011):
- полуавтоматическое устройство установки на нуль, (п. Т.2.7.2.2);
- устройство первоначальной установки на нуль (п. Т.2.7.2.4);
- устройство слежения за нулем (п. Т.2.7.3);
- устройство тарирования (выборки массы тары) (п. Т.2.7.4.2);
- устройство предварительного задания значения массы тары (п. Т.2.7.5).
На корпусе весов прикрепляется табличка (разрушающаяся при удалении), содержащая следующую информацию:
- наименование и обозначение весов;
- товарный знак предприятия-изготовителя;
- обозначение класса точности весов по ГОСТ OIML R 76-1-2011;
- знак утверждения типа средства измерений;
- значение (Maxi) в диапазонах взвешивания Wi;
- значение минимальной нагрузки (Mini) в диапазонах взвешивания Wi;
- значение (ei) в диапазонах взвешивания Wi;
- значение максимальной выборки массы тары (Т^) в диапазонах взвешивания Wi;
- номер весов по системе нумерации предприятия-изготовителя;
- параметры электрического питания.
Обозначение весов для заказа имеет вид:
Весы электронные ШТРИХ-ПОЧТОВЫЕ [1] [2]-[3][4][5][6], где: ШТРИХ-ПОЧТОВЫЕ - обозначение типа весов;
[1] - индекс конструктивного исполнения весов: индекс отсутствует или К;
[2] - значения Max3 весов в диапазоне взвешивания W3, кг: 6, 15 или 32;
[3] - значения e весов при максимальной нагрузке (Max3), г:
0,5.1.2 для весов с Max3 = 6 кг;
1.2.5 для весов с Max3 = 15 кг или 32 кг;
[4] - индекс типа дисплея весов: Д1 или Д2;
[5] - индекс наличия интерфейса весов: И1, И2, И3, И4, И5, И6 или И7;
[6] - индекс наличия встроенной аккумуляторной батареи: А.
Пример обозначения весов при заказе:
Весы электронные ШТРИХ-ПОЧТОВЫЕ К 15-1.2.5 Д1И1И4А.

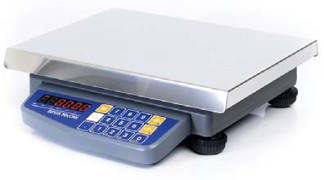

Общий вид весов различных конструктивных исполнений показан на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
(вид снизу)
Рисунок 2 - Схема пломбировки весов, обозначение места нанесения знака поверки
(без индекса и индекс К)
Метрологически значимое программное обеспечение (далее ПО) является встроенным и находится в энергонезависимой памяти микроконтроллера весов, доступ к которому защищен пломбой, как показано на рисунке 2, и загружается только на заводе-изготовителе с использованием специального оборудования и после опломбирования не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Метрологически значимые параметры ПО могут изменяться в режиме градуировки, доступ к которым возможен только на заводе-изготовителе и в сервисном центре, и защищены пломбой, как показано на рисунке 2.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть.
Нормирование метрологических характеристик производится с учетом ПО.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | V х.х |
| Номер версии (идентификационный номер) ПО | х.х |
| Цифровой идентификатор ПО | -* |
| где х - принимает значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или | |
| прочитано через какой-либо интерфейс после опломбирования | |
Класс точности по ГОСТ OIML R 76-1-2011 ................................................................средний (III)
Значения Min, Мах, е, действительной цены деления (d), числа поверочных интервалов (n), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих диапазонах взвешивания (Wi) и интервалах нагрузки (m) и диапазона выборки массы тары весов (Т-) приведены в таблице 2.
| Индекс модификаций весов | Wi | Min, г | Max, кг | e = d, г | n | m, кг | mpe, г | Т-, кг |
| 6-0,5.1.2 | W1 | 5 | 1,5 | 0,5 | 3000 | от 0,005 до 0,25 включ. | ±0,25 | от 0 до 0,75 |
| св.0,25 до 1 включ. | ±0,5 | |||||||
| св. 1 до 1,5 включ. | ±0,75 | |||||||
| W2 | 20 | 3 | 1 | 3000 | от 0,02 до 0,5 включ. | ±0,5 | от 0 до 1,5 | |
| св.0,5 до 2 включ. | ±1,0 | |||||||
| св. 2 до 3 включ. | ±1,5 | |||||||
| W3 | 40 | 6 | 2 | 3000 | от 0,04 до 1 включ. | ±1,0 | от 0 до 3 | |
| св.1 до 4 включ. | ±2,0 | |||||||
| св. 4 до 6 включ. | ±3,0 | |||||||
| 15-1.2.5 | W1 | 5 | 3 | 1 | 3000 | от 0,005 до 0,5 включ. | ±0,5 | от 0 до 1,5 |
| св.0,5 до 2 включ. | ±1,0 | |||||||
| св. 2 до 3 включ. | ±1,5 | |||||||
| W2 | 40 | 6 | 2 | 3000 | от 0,04 до 1,0 включ. | ±1,0 | от 0 до 3 | |
| св.1,0 до 4 включ. | ±2,0 | |||||||
| св. 4 до 6 включ. | ±3,0 | |||||||
| W3 | 100 | 15 | 5 | 3000 | от 0,100 до 2,5 включ. | ±2,5 | от 0 до 7,5 | |
| св.2,5 до 10 включ. | ±5,0 | |||||||
| св. 10 до 15 включ. | ±7,5 | |||||||
| 32-1.2.5 | W1 | 5 | 3 | 1 | 3000 | от 0,005 до 0,5 включ. | ±0,5 | от 0 до 1,5 |
| св.0,5 до 2 включ. | ±1,0 | |||||||
| св. 2 до 3,0 включ. | ±1,5 | |||||||
| W2 | 40 | 6 | 2 | 3000 | от 0,04 до 1,0 включ. | ±0,5 | от 0 до 3 | |
| св.1,0 до 4 включ. | ±1,0 | |||||||
| св. 4 до 6 включ. | ±1,5 | |||||||
| W3 | 100 | 32 | 5 | 6400 | от 0,1 до 2,5 включ. | ±2,5 | от 0 до 16 | |
| св.2,5 до 10 включ. | ±5,0 | |||||||
| св. 10 до 32 включ. | ±7,5 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe).
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
Основные технические характеристики весов приведены в таблице 3.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Пределы допускаемой погрешности устройства установки на нуль, г | ±0,25 е |
| Показания индикации массы, кг, не более | Мах +9 е |
| Диапазон установки на нуль и слежения за нулём, % от Max, не более | 4 |
| Диапазон первоначальной установки нуля, % от Max, не более | 20 |
| Диапазон рабочих температур, °С | от -10 до +40 |
| 1 | 2 |
| Параметры электрического питания: - от сети переменного тока (через адаптер электропитания): - напряжением, В - частотой, Гц - от встраиваемой аккумуляторной батареи напряжением, В | от 195,5 до 253 от 49 до 51 от 5,5 до 7 |
| Тип аккумуляторной батареи | свинцово-кислотная необслуживаемая |
| Время работы весов от полностью заряженной встроенной аккумуляторной батареи, ч, не менее: - с жидкокристаллической индикацией; - со светодиодной индикацией | 50 10 |
| Потребляемая мощность, В-А, не более | 10 |
| Средняя наработка на отказ, ч | 1900 |
| Средний срок службы, лет | 10 |
Значения габаритных размеров весов, размеров ГПУ и массы весов в зависимости от конструктивного исполнения приведены в таблице 4.
Таблица 4
| Индекс конструктивного исполнения весов | Габаритные размеры весов (Д х Ш х В), мм | Размеры ГПУ (Д х Ш), мм, не более | Масса весов, кг, не более |
| отсутствует | 330 х 360 х 80 | 330 х 260 | 5,1 |
| К | 330 х 360 х 80 (Стойка выносная 175 х 90 х 280) | 330 х 260 | 5,7 |
наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на таблички, закрепленные на корпусе весоизмерительного устройства.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы электронные | ШТРИХ-ПОЧТОВЫЕ | 1 |
| Руководство по эксплуатации | SM 15016.00.000 РЭ | 1 |
осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». (Приложение ДА. Методика поверки).
Основные средства поверки:
Рабочий эталон 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири номинальной массой от 10 г до 10 кг и 20 кг, класса точности М1 по ГОСТ OIML 111-1-2009. «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунке 2.
приведены в эксплуатационном документе.
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы ТУ 28.29.31-024-56828934-2017 Весы электронные ШТРИХ-ПОЧТОВЫЕ. Технические условия
| Зарегистрировано поверок | 214 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
