Номер в госреестре 71516-18
Наименование СИ Измерители иммитанса
Обозначение типа СИ LCR-76002, LCR-76020, LCR-76100, LCR-76200, LCR-76300
Изготовитель "Good Will Instrument Co., Ltd.", Тайвань
Год регистрации 2018
Срок свидетельства 15.06.2029
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Измерители иммитанса LCR-76002, LCR-76020, LCR-76100, LCR-76200, LCR-76300 (далее - измерители) предназначены для измерений параметров пассивных элементов электрической цепи (полное сопротивление, полная проводимость, активное и реактивное сопротивления и проводимость, емкость, индуктивность, фазовый угол, тангенс угла потерь, добротность) по последовательной и параллельной схемам замещения.

Описание

Принцип действия измерителей основан на измерении напряжения на измеряемом объекте и тока, протекающего через объект и встроенный эталон. Микропроцессор пересчитывает полученные данные в параметры измеряемого объекта, которые выводятся на цифровой дисплей. Измерители позволяют измерять параметры при 2-х, 3-х, и 4-х - полюсном включении объекта с использованием экранированных измерительных кабелей и присоединительных устройств (дополнительные опции). Все метрологические характеристики определяются исходя из значения импеданса и фазового угла (z и 9) путем пересчета.

Измерители имеют функцию сортировки измеряемых объектов в соответствии с заданными параметрами (BIN), функцию «List Sweep» - позволяет получить значение импеданса на устанавливаемых частотах в виде списка (максимум 10 точек).

Главное отличие измерителей друг от друга - это максимальная частота измерения. У измерителя LCR-76002 - 2 кГц, у LCR-76020 - 20 кГц, у LCR-76100 - 100 кГц, у LCR-76200 -200 кГц, у LCR-76300 - 300 кГц.

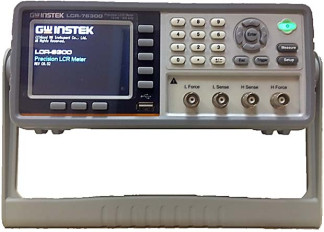

Общий вид измерителя представлен на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Программное обеспечение

Схема пломбировки от не санкциониро е энного доступа

~~ЗЯЦ

4

Измерители имеют встроенное программное обеспечение (ПО) и автономное ПО. Встроенное ПО выполняет функции сбора, обработки, отображения, хранения и передачи измеренных данных. Автономное ПО выполняет функции обработки, отображения, хранения и передачи измеренных данных. Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Встроенное ПО

Автономное ПО

Идентификационное наименование ПО

FW VERSION LCR-6000 Series

LCR-6000 Series

Номер версии (идентификационный номер) ПО

Не ниже V1.1

Не ниже V1.1

Цифровой идентификатор ПО

-

-

Технические характеристики

В указанных таблицах приняты следующие обозначения: Z - полное сопротивление, Y -полная проводимость, 9 - фазовый угол, RS - последовательное сопротивление переменного тока, RP - параллельное сопротивление переменного тока, Rdc - сопротивление постоянного тока, X - реактивное сопротивление, G - активная проводимость, B - реактивная проводимость, CS - последовательная емкость, CP - параллельная емкость, LS - последовательная индуктивность, LP - параллельная индуктивность, D - тангенс угла потерь, Q - добротность.

Наименование характеристики

Значение

LCR-76002

LCR-76020

LCR-76100

LCR-76200

LCR-76300

Диапазон рабочих частот, Гц

от 10 Гц до 2 кГц

от 10 Гц до 20 кГц

от 10 Гц до 100 кГц

от 10 Гц до 200 кГц

от 10 Гц до 300 кГц

Пределы допускаемой относительной погрешности установки частоты, %

±0,01

Измеряемые параметры

Z, Rs, Rp, Rdc, X, Q B, Y, Cs, Cp, Ls, Lp, D, Q, 9

Диапазон измерений (в зависимости от частоты) Z, Rs, Rp,X, Ом

от 0,01 до 1-107

Rdc, Ом

от 0 до 1-107

Y, Q B, См

от 1-10"7 до 100

9, градус

от - 180 до 180

9, радиан

от -3,14 до 3,14

Cs, Cp, Ф

от 1-10"12 до 0,1

Ls, Lp, Гн

от 1-10"7 до 1-104

D

от 110-4 до 10

Q

от 1 до 300

Диапазон показаний

Z ^ RP, Rdc, X, Ом

от 0,00001 до 99,9999-106

Y, Q B, См

от 0,01^10"9 до 999,999

9, градус

от -179,999 до 179,999

9, радиан

от -3,14159 до 3,14159

Cs, Cp, Ф

от 0,00001-10'12 до 9999,99-10"3

Ls, Lp, Гн

от 0,0000Ы0'6 до 9999,99

D

от 0,00001 до 9,99999

Q

от 0,00001 до 99999,9

Пределы допускаемой относительной погрешности измерений (Ae) по Z, RS, RP, CS, Cp, Ls, Lp, % если D <0,1 и Q <0,1

Ae=±A■ Ar+ (Ka +Kb +Kf )■ 100 + KL]■ Kc *

Пределы допускаемой абсолютной погрешности измерений (De) по D: если D <0,1 если D >0,1

De=±(Ae /100)

De=±(Ae/100)^(1+Dx )

Пределы допускаемой абсолютной погрешности измерений (Qe) по Q: если Q ■ De< 1

Q =± Q ^De 1 ± Qx • De

Пределы допускаемой абсолютной погрешности измерений (6e) по в, градус

в ,= ± 180.'A-e П 100

Пределы допускаемой относительной погрешности измерений по Rdc, %

±0,05**

Наименование характеристики

Значение

LCR-76002 LCR-76020 LCR-76100 LCR-76200 LCR-76300

Уровень тест-сигнала (напряжение постоянного тока), В

± 1

Уровень тест-сигнала (напряжение переменного тока), В

от 0,01 до 2

Уровень тест-сигнала (сила переменного тока), мА

от 0,1 до 20

Выходное сопротивление источника сигнала, Ом

30, 50, 100

Нормальные условия измерений:

-температура окружающей среды, °С

-относительная влажность воздуха, %, не более -атмосферное давление, кПа

от +18 до +28 70

от 84 до 106,7

* где A - базовая погрешность (см. рисунок 3); Ar - поправочный коэффициент по уровню тест-сигнала (см. рисунок 4); Ka, Kb - коэффициенты коррекции импеданса (см. таблицу 4); Kf - коэффициент коррекции «open/short»; KL - коэффициент длины кабеля; KC - коэффициент зависимости от температуры (указаны в таблице 5).

Если при измерениях D > 0,1; Q > 0,1, пределы допускаемой погрешности A e следует

умножить на Vi + D2 (при измерении C и L) или на V1 + Q 2 (при измерении R).

** в диапазоне электрического сопротивления от 0 до 312 кОм. Свыше 312 кОм погрешность не нормируется

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

LCR-76002

LCR-76020

LCR-76100

LCR-76200

LCR-76300

Параметры электрического

питания

от 100 до 240

-напряжение переменного тока, В

от 50 до 60

-частота переменного тока, Гц

Потребляемая мощность, ВА, не более

30

Габаритные размеры, мм, не более

265

-длина

312

-ширина

107

-высота

Масса, кг, не более

3

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от 0 до +50

- относительная влажность,

не более, %

70

- атмосферное давление, кПа

от 84 до 106,7

Средний срок службы, лет Средняя наработка на отказ, ч

10

10000

[S]

[ОНМ]

Юн

1ВДМ-

LOljn

10M-

i m im ■

lCni

lGQk-

1ССЮ ■

JOfe

X

ad,

Ы

IK

tOm

ICO

15

10

100m-

LO

lCOui-

LOO

10]]]

В случае попадания значения базовой погрешности А на границу двух различных значений, выбирается наименьшее.

аблица 4 - Значения коэффициентов коррекции импеданса Ka и Kb

Режимы

измерения

Частота измерений

Ka

Kb

«Slow»

«Medium»

fm < 100 Гц

(1 ■ 10-3

\? \

V \ т j

' 200 ^

1 +- ■

V V J

(1+ N

V \fm j

|7m|-( ■ 10-9 )-(1 + V0 ]■

V V j

(1 + M

\fm j

100 Гц < fm < 100 кГц

'1■10 3 л V \7т\ j

(л 200 'I 1 +-

V Vs j

|7m|-(M0 -» >(1 + V0 j

V Vs j

fm >100 кГц

' 1 ■ 10 3''

17 1

VI т\ J

' 200 ^ 2 +-

v Vs j

l7m |-(3-Ю - ’ ){l + j0

V Vs j

«Fast»

fm<100 Гц

( 2,5 ■ 10-3 ^

17 1

V 1 т\ J

L 400 N

1 +-

V

V s j

■(1 + К'

V \fm j

7m|-(2-10-9 >(1 + j0 ]

V V j

.(1 + M

V ifm j

100 Гц < fm < 100 кГц

/

V

2,5 ■ 10 -3 ^

к\ J

L 400 ■ 1 +-

V Vs

N

j

|7m| ф-Ш -» )(1 +V00

V Vs ,

\

fm >100 кГц

V

2,5 ■ 10 -3 ^

К\ j

(2 400

2 +-

V Vs

N

j

I7m| Ф'10-9 >^1 + ^

V S ;

\

Примечание: где fm - частота тест-сигнала в герцах; Zm - значение импеданса измеряемого объекта в омах; Vs - напряжение тест-сигнала в миливольтах.

Если Zm <500 Ом, то необходимо использовать Ka (Kb можно пренебречь);

Если Zm >500 Ом, то необходимо использовать Kb (Ka можно пренебречь);

Для значений индуктивности < 3 мкГн при fm > 2103 Гц коэффициенты Ka, Kb следует умножить на fm/20000.

Наименование

коэффициента

Дополнительные условия

Значения

коэффициентов

Коэффициент

При использовании в диапазоне температур, °С:

зависимости от

от 0 до +5 включительно

6

температуры

свыше +5 до +8 включительно

4

(Kc)

свыше +8 до +18 включительно

2

свыше +18 до +28 включительно

1

свыше +28 до +38 включительно

2

свыше +38 до +50 включительно

4

Коэффициент

Выбранная измерительная частота соответствует

0

коррекции «open/short» (Kf)

частоте автоматической настройки «open/short» (см. таблицу 6)

Выбранная измерительная частота не

0,0003

соответствует частоте автоматической настройки «open/short» (см. таблицу 6)

Коэффициент

длины

Напряжение тестового сигнала <1,5 B: длина кабеля, м

измерительного кабеля (KL)

0

1

0

2,5 -10~2-(1 + 0,5 ■ fm )

2

5-10-2 ■( + 0,5■ fm)

Напряжение тестового сигнала >1,5 B:

длина кабеля, м

0

0

1

2,5-10-2 ■( + 0,9■ fm)

2

5-102 -(1 + 1,1-fm )

где _fm - частота измерительного сигнала в килогерцах

Таблица 6 - Частоты автоматической настройки «open/short»

10

12

15

20

25

30

40

50

60

80

100

120

150

200

250

300

400

500

600

800

1k

1,2k

1,5k

2k1

2,5k

3k

4k

5k

6k

8k

10k

12k

15k

20k2

25k

30k

40k

50k

60k

80k

100k3

120k

150k

200k4

300k5

Примечание:

1 - максимальная частота для модели LCR-76002;

2 - максимальная частота для модели LCR-76020;

3 - максимальная частота для модели LCR-76100;

4 - максимальная частота для модели LCR-76200;

5 - максимальная частота для модели LCR-76300.

Знак утверждения типа

наносится на лицевую панель в виде наклейки или на титульный лист руководства по эксплуатации типографским способом.

Таблица 7 - Комплектность измерителей

Наименование

Обозначение

Количество

Измеритель

LCR-76ххх

1 шт.

Комплект принадлежностей: сетевой шнур измерительный кабель (Кельвин: 4kBNC/ 2 «крокодила»)

LCR-06A (LCR-06В)

1 шт. 1 шт.

Руководство по эксплуатации (на CD диске)

-

1 экз.

Программное обеспечение (на CD диске)

LCR-6000 Series

1 экз.

Методика поверки

МП 2202-0060-2016

1 экз.

Поверка

осуществляется по документу МП 2202-0072-2018 «ГСИ. Измерители иммитанса LCR-76002, LCR-76020, LCR-76100, LCR-76200, LCR-76300. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 07 февраля 2018 г.

Основные средства поверки:

-меры сопротивления Р3030 (регистрационный номер в Федеральном информационном фонде 18445-99);

-меры сопротивления Н2-1 (регистрационный номер в Федеральном информационном фонде 12942-91);

-меры сопротивления Р4015, Р4016, Р4017, (регистрационный номер в Федеральном информационном фонде 7791-80);

-составные меры электрического сопротивления по ГОСТ Р 8.686-2009 R=100 кОм,

1 МОм, 10 МОм, 5R= ±(0,05 - 0,2) %;

-меры емкости Р597 (регистрационный номер в Федеральном информационном фонде 2684-70);

-меры емкости КМЕ-101 (регистрационный номер в Федеральном информационном фонде 5752-76);

-магазин емкости М1000 (регистрационный номер в Федеральном информационном фонде 11918-89);

-меры индуктивности Р5101-Р5115 (Р596) (регистрационный номер в Федеральном информационном фонде 9046-83);

-меры индуктивности Р593 (регистрационный номер в Федеральном информационном фонде 2412-69);

-составные меры индуктивности по ГОСТ Р 8.686-2009 L= 10 Гн, 100 Гн, 1000 Гн, 5L0,03 -0,05)%;

-меры параметров емкости и тангенса угла потерь МПЕТ-1А (регистрационный номер в Федеральном информационном фонде 11786-89);

-вариометр потерь ВТУП-1А (регистрационный номер в Федеральном информационном фонде 9158-83).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.686-2009 ГСИ. Мосты переменного тока уравновешенные. Методика поверки ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия

ГОСТ 25242-93 Измерители параметров иммитанса цифровые. Общие технические требования и методы испытаний

Техническая документация изготовителя «Good Will Instrument Co., Ltd», Тайвань

Зарегистрировано поверок 979
Поверителей 35
Актуальность данных 21.11.2024
Поверители
АО "Приборы, Сервис, Торговля" (ПриСТ)
379 поверок
ФБУ "Ростест-Москва"
134 поверки
ООО "ИНЭКС СЕРТ"
70 поверок
ФГУ "Новосибирский ЦСМ"
60 поверок
ФГУП "ВНИИФТРИ"
59 поверок
ФБУ "ТОМСКИЙ ЦСМ"
52 поверки
ФБУ «Тест-С.-Петербург»
38 поверок
ФГУП "ВНИИМ им.Д.И.Менделеева"
34 поверки
ООО «МетрЛифтСервис»
27 поверок
ФБУ "ПСКОВСКИЙ ЦСМ"
12 поверок
ФБУ «Тульский ЦСМ»
11 поверок
ФГУП "РФЯЦ-ВНИИЭФ"
11 поверок
АО "РКЦ "ПРОГРЕСС"
10 поверок
ФГУ "Волгоградский ЦСМ"
10 поверок
ФГУ "Воронежский ЦСМ"
8 поверок
ФБУ "Самарский ЦСМ"
7 поверок
ФБУ "КАЛУЖСКИЙ ЦСМ"
7 поверок
ФБУ "Архангельский ЦСМ"
7 поверок
ФБУ "ПЕРМСКИЙ ЦСМ"
6 поверок
ФБУ «Приморский ЦСМ»
4 поверки
ФГУ "Мордовский ЦСМ"
4 поверки
ФБУ "Омский ЦСМ"
3 поверки
ФБУ "Краснодарский ЦСМ"
3 поверки
АО "РИМР"
3 поверки
ФБУ "Саратовский ЦСМ им.Б.А.Дубовикова"
3 поверки
ФГУП "НПО Автоматики"
3 поверки
ФБУ "Ростовский ЦСМ"
2 поверки
ПАО "Мстатор"
2 поверки
ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ"
2 поверки
ФБУ "УЛЬЯНОВСКИЙ ЦСМ"
2 поверки
ФГУП "Комбинат "Электрохимприбор"
2 поверки
АО "НИИ Телевидения"
1 поверка
ФБУ "ТАМБОВСКИЙ ЦСМ"
1 поверка
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
1 поверка
ФБУ "НИЦ ПМ - РОСТЕСТ"
1 поверка
71516-18
Номер в ГРСИ РФ:
71516-18
Производитель / заявитель:
"Good Will Instrument Co., Ltd.", Тайвань
Год регистрации:
2018
Cрок действия реестра:
15.06.2029
Похожие СИ
86676-22
86676-22
2022
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 05.09.2027
69676-21
69676-21
2021
Открытое акционерное общество "Минский научно-исследовательский приборостроительный институт" (ОАО "МНИПИ"), Республика Беларусь
Срок действия реестра: 18.06.2026
35609-20
35609-20
2020
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Срок действия реестра: 30.01.2023
24226-20
24226-20
2020
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Срок действия реестра: 30.01.2023
76479-19
76479-19
2019
"IET Labs, Inc.", США
Срок действия реестра: 28.10.2024
74180-19
74180-19
2019
"CHY FIREMATE CO., Ltd.", Тайвань
Срок действия реестра: 26.02.2024
46511-19
46511-19
2019
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Срок действия реестра: 29.03.2023
27904-18
27904-18
2018
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Срок действия реестра: 31.08.2022
69676-17
69676-17
2017
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Срок действия реестра: 30.04.2020
46511-17
46511-17
2017
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Срок действия реестра: 29.11.2017
