Тестеры аккумуляторных батарей BT-3915 (далее - тестеры) предназначены для измерений напряжения постоянного тока и электрического сопротивления постоянному току.
Тестеры аккумуляторных батарей BT-3915 (далее - тестеры) предназначены для измерений напряжения постоянного тока и электрического сопротивления постоянному току.
| Номер в госреестре | 71521-18 |
| Наименование СИ | Тестеры аккумуляторных батарей |
| Обозначение типа СИ | BT-3915 |
| Изготовитель | "Kongter Test & Measurement Co., Limited", Китай |
| Год регистрации | 2018 |
| Срок свидетельства | 15.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры аккумуляторных батарей BT-3915 (далее - тестеры) предназначены для измерений напряжения постоянного тока и электрического сопротивления постоянному току.
Принцип действия тестеров заключается в преобразовании входного аналогового сигнала в цифровой сигнал в модуле аналого-цифрового преобразователя, дальнейшей его обработке в модуле центрального процессорного устройства и отображении результатов измерений на жидкокристаллическом дисплее интерфейса пользователя.
Тестеры также предназначены для оценки состояния и поддержания работоспособности всех стационарных систем электропитания, включая системы бесперебойного питания.
Тестеры используются в энергосистемах общего пользования, на подстанциях, в телекоммукационных аппаратных, на промышленных предприятиях для проверки электрического сопротивления постоянному току и напряжения постоянного тока резервных аккумуляторных батарей. Точное измерение электрического сопротивления постоянному току и напряжения постоянного тока позволяет получить информацию о емкости аккумуляторной батареи и ее техническом состоянии.
Тестеры представляют собой портативное переносное устройство с жидкокристаллическим сенсорным экраном и дополнительной клавиатурой. Измерение осуществляется при помощи тестового кабеля с двумя зажимами, которые подсоединяются к клеммам аккумуляторной батареи. Внутренняя память служит для хранения данных тестирования более 3000 элементов аккумуляторов. Также имеется внешняя память USB, позволяющая выгружать измеренные данные на персональный компьютер для дальнейшей обработки результатов тестирования.
Питание тестера осуществляется при помощи литиевого аккумулятора.

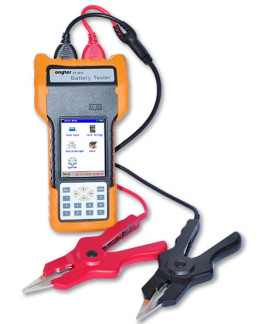

Общий вид тестеров с указанием места пломбирования от несанкционированного доступа приведен на рисунке 1.
Тестеры имеют встроенное и внешнее программное обеспечение (далее - ПО). Встроенное программное обеспечение представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования тестера и управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Внешнее программное обеспечение, устанавливаемое на персональный компьютер, позволяет сохранять и обрабатывать результаты измерений и является метрологически не значимым.
Уровень защиты встроенного СПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
|
Встроенное |
Внешнее |
|
|
Идентификационное наименование ПО |
Микропрограмма |
Battery Tester Data View |
|
Номер версии (идентификационный номер) ПО |
- |
не ниже 7.13 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики тестеров
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 220 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±(0,002инш1) + 6 е.м.р 2)) |
|
Разрешение напряжения постоянного тока, мВ |
1 |
|
Диапазон измерений электрического сопротивления постоянному току, мОм |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, мОм |
±(0,01^изм1)+ 6 е.м.р. 2)) |
|
Разрешение электрического сопротивления постоянному току, мОм |
0,1 |
|
Источник питания |
Литиево-ионный аккумулятор |
|
Жидкокристаллический дисплей |
Сенсорный экран TFT 320^240 пикселей |
|
Рабочие условия измерений: - диапазон температур, °С - относительная влажность воздуха, % |
от 0 до +40 90 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
210x110x60 |
|
Масса, кг, не более |
2 |
|
Средний срок службы, лет |
30 |
|
Примечания: ^ иизм, Яизм - измеренное с помощью тестера значение входной величины; 2) е.м.р. - единица младшего разряда. |
|
наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель тестеров методом трафаретной печати со слоем защитного покрытия.
Комплектность тестеров приведена в таблице 3.
Таблица 3 - Комплектность тестеров
|
Наименование изделия |
Количество |
|
Тестер аккумуляторных батарей BT-3915 |
1 шт. |
|
Тестовые зажимы |
2 шт. |
|
Адаптер электропитания |
1 шт. |
|
Компактная сумка |
1 шт. |
|
Преобразователь USB |
1 шт. |
|
Внешняя память USB |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки ИЦРМ-МП-051-18 |
1 экз. |
|
Компакт-диск с программой Battery Tester Data View |
1 шт. |
осуществляется по документу ИЦРМ-МП-051-18 «Тестеры аккумуляторных батарей BT-3915. Методика поверки», утвержденному ООО «ИЦРМ» 16.04.2018 г.
Основное средство поверки:
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний Техническая документация фирмы-изготовителя
