| Номер в госреестре | 71525-18 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | STSM-12, STSM-24, STSM-38, STPP-15, STPP-38 |
| Изготовитель | "MINEL ENERGY d.o.o.", Сербия |
| Год регистрации | 2018 |
| Срок свидетельства | 15.06.2024 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока STSM-12; STSM-24; STSM-38; STPP-15; STPP-38 (далее -трансформаторы) предназначены для передачи сигналов измерительной информации устройствам защиты, сигнализации и управления в сетях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на преобразовании силы переменного тока посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности. Трансформаторы относятся к классу измерительных преобразователей.
Трансформаторы имеют литой корпус, изготовленный на основе эпоксидного компаунда. Выводы первичных обмоток расположены на верхней части трансформаторов. Выводы вторичных обмоток трансформаторов и вывод заземления расположены внизу трансформаторов и закрыты защитной крышкой. Маркировка первичной и вторичных обмоток, а также нумерация вторичных обмоток трансформаторов рельефная, выполняется компаундом при заливке корпуса трансформаторов.
Трансформаторы выпускаются в следующих модификациях: STSM-12; STSM-24; STSM-38; STPP-15; STPP-38, которые отличаются метрологическими характеристиками.
Трансформаторы устанавливаются в открытые распределительные устройства и другие электроустановки с номинальным напряжением переменного тока 10, 20 и 35 кВ. Трансформаторы серии STPP-38 также используются в закрытых распределительных устройствах.

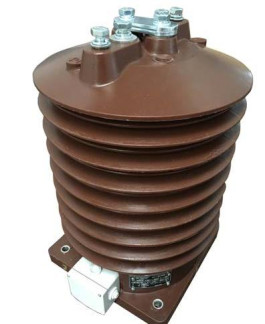

Табличка с паспортными данными расположена на нижней части корпуса трансформаторов. Общий вид трансформаторов серий STSM-12; STSM-24; STSM-38 с местами пломбировки от несанкционированного доступа и нанесения знака поверки представлен на рисунке 1. Общий вид трансформаторов серии STPP-38 с местами пломбировки от несанкционированного доступа и нанесения знака поверки представлен на рисунке 2. Общий вид трансформаторов серии STPP-15 с местами пломбировки от несанкционированного доступа и нанесения знака поверки представлен на рисунке 3.
отсутствует.
Таблица 1 - Метрологические и технические характеристики трансформаторов
| Наименование характеристики | Значение | ||||
| STSM-12 | STSM-24 | STSM-38 | STPP-38 | STPP-15 | |
| Наибольшее рабочее напряжение Uмах, кВ | 12 | 24 | 42 | 12 | |
| Номинальный первичный ток, Ilном, А | от 10 до 600 | от 5 до 600 | от 50 до 500 | ||
| Номинальный вторичный ток, 12ном, А- | 1; 5 | ||||
| Номинальная частота переменного тока, fHOM, Гц | 50; 60 | ||||
| Номинальная вторичная нагрузка S2HOM с коэффициентом мощности cos ф2=1, В-А | от 1 до 5 | ||||
| Номинальная вторичная нагрузка S2HOM с индуктивно-активным коэффициентом мощности cos ф2=0,8, В-А | от 5 до 60 | от 5 до 10 | |||
| Количество вторичных обмоток для измерений | 1 или выше | 1 | |||
| Класс точности вторичной обмотки для измерений по ГОСТ 7746-2015 | 0,2; 0,5; 1; 0,2S; 0,5S | 0,5;1;3 | |||
| Номинальный коэффициент безопасности КБном вторичных обмоток для измерений, не более | 5; 10 | ||||
| Количество вторичных обмоток для защиты | 1 или выше | 1 | |||
| Класс точности вторичной обмотки для защиты по ГОСТ 7746-2015 | 5P;10P | ||||
| Номинальная предельная кратность Кном вторичных обмоток для защиты, не более | 5; 10; 15; 20; 30 | 5; 10 | |||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур окружающего воздуха): - для STSM-12; STSM-24; STSM-38; - STPP-38; STPP-15 | УХЛ1 (от -70 до +55 °С) У1 (от -45 до +55 °С) | ||||
| Габаритные размеры, (длинахширинахвысота), мм, не более | 315*315х х372 | 315*315* *452 | 315*315* *520 | 315*315* *830 | 190*90*230 |
| Продолжение таблицы 1 | ||||
| Наименование характеристики | Значение | |||
| STSM-12 | STSM-24 | STSM-38 STPP-38 | STPP-15 | |
| Масса, кг, не более | 30 | 48 | 65 | 1,6 |
| Средний срок службы, лет, не менее | 40 | |||
| Средняя наработка на отказ, ч | 350000 | |||
наносится методом лазерной печати на табличку технических данных трансформаторов и типографским способом на титульный лист паспорта.
Комплектность трансформаторов представлена в таблице 2.
Таблица 2 - Комплектность трансформаторов
| Наименование | Количество |
| Трансформатор тока измерительный STSM-12; STSM-24; STSM-38; STPP-38; STPP-15 | 1 шт. |
| Набор крепежных элементов | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-05, (регистрационный номер в Федеральном информационном фонде 37854-08);
- магазин нагрузок МР3027, (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт на трансформаторы и (или) на корпус трансформаторов.
отсутствуют.
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»
Техническая документация изготовителя.
