Государственный реестр средств измерений

Трансформаторы напряжения UNE 10, UNE 20, UNE 30, UNE SP 10, UNE SP 20, UNE SP 30, UNE SPH 1(2) 10, UNE SPH 1(2) 20, UNE SPH 1(2) 30, UZN 10, UZN 20, UZN 30, 71529-18

71529-18
Трансформаторы напряжения UNE 10; UNE 20; UNE 30; UNE SP 10; UNE SP 20; UNE SP 30; UNE SPH 1(2) 10; UNE SPH 1(2) 20; UNE SPH 1(2) 30; UZN 10; UZN 20; UZN 30 (далее - трансформаторы) предназначены для измерения высоких переменных напряжений промышленной частоты и применяются в сетях переменного напряжения 10, 20 и 30 кВ номинальной частотой 50 или 60 Гц для учета электрической энергии и в цепях защиты.
Карточка СИ
Номер в госреестре 71529-18
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ UNE 10, UNE 20, UNE 30, UNE SP 10, UNE SP 20, UNE SP 30, UNE SPH 1(2) 10, UNE SPH 1(2) 20, UNE SPH 1(2) 30, UZN 10, UZN 20, UZN 30
Изготовитель "MINEL ENERGY d.o.o.", Сербия
Год регистрации 2018
Срок свидетельства 15.06.2024
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения UNE 10; UNE 20; UNE 30; UNE SP 10; UNE SP 20; UNE SP 30; UNE SPH 1(2) 10; UNE SPH 1(2) 20; UNE SPH 1(2) 30; UZN 10; UZN 20; UZN 30 (далее - трансформаторы) предназначены для измерения высоких переменных напряжений промышленной частоты и применяются в сетях переменного напряжения 10, 20 и 30 кВ номинальной частотой 50 или 60 Гц для учета электрической энергии и в цепях защиты.

Описание

Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте переменного тока и без существенных потерь электрической мощности. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин. Трансформаторы по принципу действия являются индуктивными.

Трансформаторы UNE 10; UNE 20; UNE 30 - однофазные, электромагнитные, заземляемые. Трансформаторы UNE SP 10; UNE SP 20; UNE SP 30; UNE SPH 1(2) 10; UNE SPH 1(2) 20; UNE SPH 1(2) 30 - однофазные, электромагнитные, заземляемые, имеют встроенный предохранитель. У исполнений трансформаторов UNE SP 10; UNE SP 20; UNE SP 30 предохранитель расположен вертикально на верхней части трансформатора; у исполнений UNE SPH1 10; UNE SPH1 20; UNE SPH1 30 предохранитель расположен горизонтально и направлен в сторону контактной коробки трансформатора; у исполнений UNE SPH2 10; UNE SPH2 20; UNE SPH2 30 предохранитель расположен горизонтально и развернут в противоположную сторону.

Трансформаторы UZN 10; UZN 20; UZN 30 - однофазные, электромагнитные, незаземляемые.

Магнитопровод трансформаторов стержневого типа, обмотки расположены концентрически. Основная вторичная обмотка (одна или две) предназначена для измерения и учета; дополнительная вторичная обмотка - для защиты, питания цепей автоматики, управления, сигнализации или для контроля изоляции сети.

Обмотки и магнитопровод залиты изоляционным эпоксидным компаундом, создающим монолитный блок, который обеспечивает основную изоляцию и защиту обмоток от проникновения влаги, а также формирует корпус трансформатора.

Выводы вторичных обмоток расположены в контактной коробке, закрываемой изоляционной пломбируемой крышкой в передней торцевой части внизу трансформаторов, а клемма заземления с винтом М8 - с задней торцевой части. Высоковольтный вывод «А» первичной обмотки трансформаторов UNE SP 10; UNE SP 20; UNE SP 30; UNE SPH1(2) 10; UNE SPH1(2) 20; UNE SPH1(2) 30; UNE 10; UNE 20; UNE 30 расположен в центре верхней части трансформаторов. Заземляемый вывод «Х» первичной обмотки расположен в контактной коробке вместе со вторичными обмотками.

Высоковольтные выводы «А» и «Х» первичной обмотки трансформаторов UZN 10; UZN 20; UZN 30 расположены в центре верхней части трансформаторов.

Для закрепления трансформатора в ячейке комплектного распределительного устройства в металлическом основании трансформаторов имеются отверстия.

Рабочее положение трансформаторов в пространстве - любое. Табличка с паспортными данными расположена на нижней части корпуса трансформаторов.

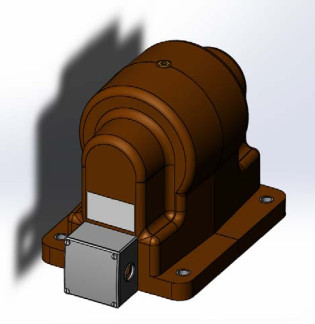

Общий вид трансформаторов напряжения с местами пломбировки от несанкционированного доступа и нанесения знака поверки представлены на рисунках 1, 2, 3.

_UNE SPH 1(2) 10; UNE SPH 1(2) 20; UNE SPH 1(2) 30_

Рисунок 3 - Общий вид трансформаторов напряжения UNE SPH 1(2) 10; UNE SPH 1(2) 20; UNE SPH 1(2) 30 с местами пломбировки от несанкционированного доступа _и нанесения знака поверки_

Программное обеспечение

отсутствует.

Технические характеристики

Основные метрологические и технические характеристики трансформаторов представлены в таблицах 1,2,3,4. Габаритные размеры исполнений трансформаторов указаны в таблице 5.

Таблица 1 - Метрологические и технические характеристики трансформаторов напряжения

UNE 10; UNE 20; UNE 30

Наименование характеристики

Значение

UNE 10

UNE 20

UNE 30

Наибольшее рабочее напряжение первичных обмоток, кВ

12

24

42

Номинальные напряжения первичной обмотки, кВ

3/V3; 6/V3; 10/V3

10/V3; 15/V3; 20/V3

20/V3; 25/V3; 30/V3; 35/V3

Номинальные напряжения основных вторичных обмоток, В

100/V3; 110/V3

Классы точности основных вторичных обмоток

0,2; 0,5; 1

Количество основных вторичных обмоток

1 или 2

Номинальное напряжение дополнительных вторичных обмоток, В

100/3

Количество дополнительных вторичных обмоток

1

Классы точности дополнительных вторичных обмоток

3Р; 6Р

Номинальная мощность основных вторичных обмоток, В-А, при их суммарной нагрузке при коэффициенте мощности 0,8 (нагрузка типа II по ГОСТ 1983-2015)

от 10 до 200

Продолжение таблицы 1

Наименование характеристики

Значение

UNE 10

UNE 20

UNE 30

Номинальная частота напряжения сети, Гц

50 или 60

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур окружающего воздуха)

УЗ (от -45 до +55 °С)

Габаритные размеры, (длинахширинахвысота), мм, не более

332х200х240

362x245x300

410x290x390

Масса, кг, не более

30

43

60

Средний срок службы, лет

40

Средняя наработка на отказ, ч

350000

Таблица 2 - Метрологические и технические характеристики трансформаторов напряжения

UNE SP 10; UNE SP 20; UNE SP 30

Наименование характеристики

Значение

UNE SP 10

UNE SP 20

UNE SP 30

Наибольшее рабочее напряжение первичных обмоток, кВ

12

24

42

Номинальные напряжения первичной обмотки, кВ

3/V3; 6/V3; 10/V3

10/V3; 15/V3; 20/V3

20/V3; 25/V3; 30/V3; 35/V3

Номинальные напряжения основных вторичных обмоток, В

100/V3; 110/V3

Классы точности основных вторичных обмоток

0,2; 0,5; 1

Количество основных вторичных обмоток

1 или 2

Номинальное напряжение дополнительных вторичных обмоток, В

100/3

Количество дополнительных вторичных обмоток

1

Классы точности дополнительных вторичных обмоток

3Р; 6Р

Номинальная мощность основных вторичных обмоток, В-А, при их суммарной нагрузке при коэффициенте мощности 0,8 (нагрузка типа II по ГОСТ 1983-2015)

от 10 до 200

Номинальная частота напряжения сети, Гц

50 или 60

Наименование характеристики

Значение

UNE SP 10

UNE SP 20

UNE SP 30

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур окружающего воздуха)

УЗ (от -45 до +55 °С)

Масса, кг, не более

36

50

69

Средний срок службы, лет

40

Средняя наработка на отказ, ч

350000

Таблица 3 - Метрологические и технические характеристики трансформаторов напряжения

UNE SPH 1(2) 10; UNE SPH 1(2) 20; UNE SPH 1(2) 30

Наименование характеристики

Значение

UNE SPH 1(2) 10

UNE SPH 1(2) 20

UNE SPH 1(2) 30

Наибольшее рабочее напряжение первичных обмоток, кВ

12

24

42

Номинальные напряжения первичной обмотки, кВ

3/V3; 6/V3; 10/V3

10/V3; 15/V3; 20/V3

20/V3; 25/V3; 30/V3; 35/V3

Номинальные напряжения основных вторичных обмоток, В

100/V3; 110/V3

Классы точности основных вторичных обмоток

0,2; 0,5; 1

Количество основных вторичных обмоток

1 или 2

Номинальное напряжение дополнительных вторичных обмоток, В

100/3

Количество дополнительных вторичных обмоток

1

Классы точности дополнительных вторичных обмоток

3Р; 6Р

Номинальная мощность основных вторичных обмоток, В-А, при их суммарной нагрузке при коэффициенте мощности 0,8 (нагрузка типа II по ГОСТ 1983-2015)

от 10 до 200

Номинальная частота напряжения сети, Гц

50 или 60

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур окружающего воздуха)

УЗ (от -45 до +55 °C)

Наименование характеристики

Значение

UNE SPH 1(2) 10

UNE SPH 1(2) 20

UNE SPH 1(2) 30

Масса, кг, не более

36

50

69

Средний срок службы, лет

40

Средняя наработка на отказ, ч

350000

Таблица 4 - Метрологические и технические характеристики трансформаторов напряжения UZN 10; UZN 20; UZN 30

Наименование характеристики

Значение

UZN 10

UZN 20

UZN 30

Наибольшее рабочее напряжение первичных обмоток, кВ

12

24

42

Номинальные напряжения первичной обмотки, кВ

3; 6;10

10; 15; 20

20; 25; 30; 35

Номинальные напряжения основных вторичных обмоток, В

100; 110

Классы точности основных вторичных обмоток

0,2; 0,5; 1

Количество основных вторичных обмоток

1 или 2

Номинальная мощность основных вторичных обмоток, В-А, при их суммарной нагрузке при коэффициенте мощности 0,8 (нагрузка типа II по ГОСТ 1983-2015)

от 10 до 200

Номинальная частота напряжения сети, Гц

50 или 60

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур окружающего воздуха)

УЗ (от -45 до +55 °С)

Масса, кг, не более

25

40

62

Средний срок службы, лет

40

Средняя наработка на отказ, ч

350000

Таблица 5 - Габаритные размеры исполнений трансформаторов

Наименование исполнения

Длина, мм

Ширина, мм

Высота, мм

UNE 10

332

200

240

UNE 20

362

245

300

UNE 30

410

290

390

UNE SP 10

332

200

410

UNE SP 20

362

245

560

UNE SP 30

415

290

730

UNE SPH 1 10

700

200

340

UNE SPH 1 20

700

245

400

UNE SPm 30

700

290

490

UNE SPH 2 10

815

200

340

Наименование исполнения

Длина, мм

Ширина, мм

Высота, мм

UNE SPH 2 20

825

245

400

UNE SPН 2 30

835

245

400

UZN 10

332

200

240

UZN 20

362

245

300

UZN 30

410

373

390

Знак утверждения типа

наносится методом лазерной печати на табличку технических данных трансформаторов и типографским способом на титульный лист паспорта.

Комплектность

Комплектность трансформаторов представлена в таблице 2.

Таблица 2 - Комплектность трансформаторов

Наименование

Количество

Трансформатор напряжения UNE 10; UNE 20; UNE 30; UNE SP 10; UNE SP 20; UNE SP 30; UNE SPH 1(2) 10; UNE SPH 1(2) 20; UNE SPH 1(2) 30; UZN 10; UZN 20; UZN 30

1 шт.

Набор крепежных элементов

1 шт.

Паспорт

1 экз.

Поверка

осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Основные средства поверки:

-    трансформатор напряжения измерительный лабораторный НЛЛ-15, НЛЛ-35 (регистрационный номер в Федеральном информационном фонде 46942-11);

-    прибор электроизмерительный многофункциональный Энергомонитор-3.1 КМ (регистрационный номер в Федеральном информационном фонде 52854-13);

-    магазин нагрузок МР3025, (регистрационный номер в Федеральном информационном фонде 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт на трансформаторы и (или) на корпус трансформаторов.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.

Техническая документация изготовителя.
