Государственный реестр средств измерений

Трансформаторы напряжения REL 10, REL SP 10, REL SPH1(2) 10, REL 20, REL SP 20, REL SPH 1(2) 20, RZL 10, RZL 20, REL 30, REL SP 30, REL SPH 1(2) 30, 71530-18

71530-18
Трансформаторы напряжения REL 10; REL SP 10; REL SPH1(2) 10; REL 20; REL SP 20; REL SPH1(2) 20; RZL 10; RZL 20; REL 30; REL SP 30; REL SPH1(2) 30 (далее -трансформаторы) предназначены для измерения высоких переменных напряжений промышленной частоты и применяются в сетях переменного напряжения 10 и 20 кВ номинальной частотой 50 или 60 Гц для учета электрической энергии и в цепях защиты.
Карточка СИ
Номер в госреестре 71530-18
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ REL 10, REL SP 10, REL SPH1(2) 10, REL 20, REL SP 20, REL SPH 1(2) 20, RZL 10, RZL 20, REL 30, REL SP 30, REL SPH 1(2) 30
Изготовитель "MINEL ENERGY d.o.o.", Сербия
Год регистрации 2018
Срок свидетельства 15.06.2024
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения REL 10; REL SP 10; REL SPH1(2) 10; REL 20; REL SP 20; REL SPH1(2) 20; RZL 10; RZL 20; REL 30; REL SP 30; REL SPH1(2) 30 (далее -трансформаторы) предназначены для измерения высоких переменных напряжений промышленной частоты и применяются в сетях переменного напряжения 10 и 20 кВ номинальной частотой 50 или 60 Гц для учета электрической энергии и в цепях защиты.

Описание

Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте переменного тока и без существенных потерь электрической мощности. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин. Трансформаторы по принципу действия являются индуктивными.

Трансформаторы REL SP 10; REL SP 20; REL SP 30; REL SPH1(2) 10; REL SPH1(2) 20; REL SPH1(2) 30; REL 10; REL 20; REL 30 - однополюсно изолированные, заземляемые.

Трансформаторы RZL 10; RZL 20 - двухполюсно изолированные, незаземляемые.

Трансформаторы REL SP 10; REL SP 20; REL SP 30; REL SPH1(2) 10; REL SPH1(2) 20; REL SPH1(2) 30 имеют встроенный предохранитель. У исполнений трансформаторов REL SP 10; REL SP 20; REL SP 30 предохранитель расположен вертикально на верхней части трансформатора; у исполнений REL SPH1 10; REL SPH1 20; REL SPH1 30 предохранитель расположен горизонтально и направлен в сторону контактной коробки трансформатора; у исполнений REL SPH2 10; REL SPH2 20; REL SPH2 30 предохранитель расположен горизонтально и развернут в противоположную сторону.

Магнитопровод трансформаторов стержневого типа, обмотки расположены концентрически. Основная вторичная обмотка (одна или две) предназначена для измерения и учета; дополнительная вторичная обмотка - для защиты, питания цепей автоматики, управления, сигнализации или для контроля изоляции сети.

Обмотки и магнитопровод залиты изоляционным эпоксидным компаундом, создающим монолитный блок, который обеспечивает основную изоляцию и защиту обмоток от проникновения влаги, а также формирует корпус трансформатора.

Выводы вторичных обмоток расположены в контактной коробке, закрываемой изоляционной пломбируемой крышкой в передней торцевой части внизу трансформаторов, а клемма заземления с винтом М8 - с задней торцевой части. Высоковольтный вывод «А» первичной обмотки трансформаторов REL SP 10; REL SP 20; REL SP 30; REL SPH1(2) 10; REL SPH1(2) 20; REL SPH1(2) 30; REL 10; REL 20; REL 30 расположен в центре верхней части трансформаторов. Заземляемый вывод «Х» первичной обмотки расположен в контактной коробке вместе со вторичными обмотками.

Высоковольтные выводы «А» и «Х» первичной обмотки трансформаторов RZL 10; RZL 20 расположены в центре верхней части трансформаторов.

Для закрепления трансформатора в ячейке комплектного распределительного устройства в металлическом основании имеются отверстия у трансформаторов REL SP 10, REL SPH1(2) 10, REL 10, RZL 10 0 11 мм; у трансформаторов REL 20, REL SP 20, REL SPH 1(2) 20, RZL 20, REL 30, REL SP 30, REL SPH 1(2) 30 - 014 мм.

Рабочее положение трансформаторов в пространстве - любое. Табличка с паспортными данными расположена на нижней части корпуса трансформаторов.

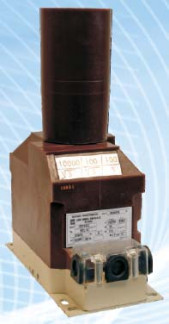

Общий вид трансформаторов напряжения с местами пломбировки от несанкционированного доступа и нанесения знака поверки представлены на рисунках 1, 2.

Программное обеспечение

отсутствует.

Технические характеристики

Основные метрологические и технические характеристики трансформаторов представлены в таблицах 1 и 2. Габаритные размеры исполнений трансформаторов представлены в таблице 3.

Таблица 1 - Метрологические и технические характеристики трансформаторов напряжения

СО

S

о"

g

ta

GO

A

CD

Рч

GO

1

0

3

(2)

Н1

GO

h-l

S

о"

3

рц

СО

%

CD

2

(2)

я

PM

GO

h-l

s

o"

2

Cb

Наименование характеристики

Значение

REL SP 10; REL SPH 1(2) 10

REL SP 20; REL SPH 1(2) 20

REL SP 30; REL SPm(2) 30

Наибольшее рабочее напряжение первичных обмоток, кВ

12

24

42

Номинальные напряжения первичной обмотки, кВ

3/V3; 5/V3; 6/V3;

10/V3

10/V3; 15/V3; 20/V3

20/V3; 25/V3; 30/V3; 35/V3

Номинальные напряжения основных вторичных обмоток, В

100/V3; 110/V3

Классы точности основных вторичных обмоток

0,2; 0,5; 1

Количество основных вторичных обмоток

1 или 2

Номинальное напряжение дополнительных вторичных обмоток, В

100/3

Количество дополнительных вторичных обмоток

1

Классы точности дополнительных вторичных обмоток

3Р; 6Р

Номинальная мощность основных вторичных обмоток, В-А, при их суммарной нагрузке при коэффициенте мощности 0,8 (нагрузка типа II по ГОСТ 1983-2015)

от 10 до 100

Номинальная частота напряжения сети, Гц

50 или 60

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур окружающего воздуха)

УЗ (от -45 до +55 °С)

Масса, кг, не более

23

32,5

23

Средний срок службы, лет

40

Средняя наработка на отказ, ч

350000

REL 10, REL 20, REL 30, RZL 10, RZL 20

Наименование характеристики

Значение

REL 10

REL 20

REL 30

RZL 10

RZL 20

Наибольшее рабочее напряжение первичных обмоток, кВ

12

24

42

12

24

Номинальные напряжения первичной обмотки, кВ

3/V3;

5/V3;

6/V3;

10/V3

10/V3;

15/V3;

20/V3

20/V3;

25/V3;

30/V3;

35/V3;

0

5

3

10; 15; 20

Номинальные напряжения основных вторичных обмоток, В

100/V3; 110/V3

100; 110

Классы точности основных вторичных обмоток

0,2; 0,5; 1

0,2; 0,5; 1

Количество основных вторичных обмоток

1 или 2

1 или 2

Номинальное напряжение дополнительных вторичных обмоток, В

100/3

100; 110

Количество дополнительных вторичных обмоток

1

Классы точности дополнительных вторичных обмоток

3Р; 6Р

Номинальная мощность основных вторичных обмоток, В-А при их суммарной нагрузке при коэффициенте мощности 0,8 (нагрузка типа II по ГОСТ 1983-2015)

от 10 до 100

от 10 до 100

Номинальная частота напряжения сети, Гц

50 или 60

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур окружающего воздуха)

УЗ (от -45 до +55 °С)

Масса, кг, не более

18,5

25

30

18,5

25

Средний срок службы, лет

40

Средняя наработка на отказ, ч

350000

Таблица 3 - Габаритные размеры исполнений трансформаторов

Наименование исполнения

Длина, мм

Ширина, мм

Высота, мм

REL 10

325

148

200

REL 20

351

178

230

REL 30

330

224

382

REL SP 10

325

148

385

REL SP 20

351

178

507

REL SP 30

330

224

700

REL SPH 1 10

468

148

291

REL SPH 1 20

595

178

340

REL SPm 30

605

224

392

Наименование исполнения

Длина, мм

Ширина, мм

Высота, мм

REL SPH 2 10

495,5

148

290,5

REL SPH 2 20

600

178

318

REL SPm 30

700

224

392

RZL 10

325

148

200

RZL 20

351

178

230

Знак утверждения типа

наносится методом лазерной печати на табличку технических данных трансформаторов и типографским способом на титульный лист паспорта.

Комплектность

Комплектность трансформаторов представлена в таблице 4.

Таблица 4 - Комплектность трансформаторов

Наименование

Количество

Трансформатор напряжения REL 10; REL SP 10; REL SPH1(2) 10; REL 20; REL SP 20; REL SPH 1(2) 20; RZL 10; RZL 20; REL 30; REL SP 30;

REL SPH 1(2) 30; RZL; RZL 20

1 шт.

Набор крепежных элементов

1 шт.

Паспорт

1 экз.

Поверка

осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Основные средства поверки:

-    трансформатор напряжения измерительный лабораторный НЛЛ-15, НЛЛ-35 (регистрационный номер в Федеральном информационном фонде 46942-11);

-    прибор электроизмерительный многофункциональный Энергомонитор-3.1 КМ (регистрационный номер в Федеральном информационном фонде 52854-13);

-    магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт на трансформаторы и (или) на корпус трансформаторов.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки Техническая документация изготовителя
