Измерители параметров электроизоляции TM-5001, 71531-18

Назначение

Измерители параметров электроизоляции TM-5001 (далее по тексту - измерители) предназначены для:

-    измерений напряжения постоянного тока и действующего значения напряжения переменного тока;

-    измерений сопротивления электроизоляции постоянным испытательным напряжением;

-    измерений сопротивления электроизоляции постоянным нарастающим испытательным напряжением;

-    измерений постоянного напряжения пробоя электроизоляции.

Описание

Принцип действия измерителей заключается в преобразовании входного аналогового сигнала с помощью быстродействующего аналого-цифрового преобразователя, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.

Измерители так же используются для вычисления силы тока утечки через электроизоляцию и вычисления коэффициента абсорбции и поляризации.

Измерители представляют собой многофункциональные измерительные приборы, конструктивно выполненные во влагостойком защитном корпусе. На передней панели измерителей расположены клавиши управления функциями измерителей, жидкокристаллический цифровой дисплей. На верхней панели измерителей расположены гнезда для подключения соединительных проводов. На боковой панели измерителей расположены разъемы для подключения кабеля последовательного интерфейса USB и внешнего зарядного устройства.

Питание измерителей обеспечивается встроенными никелево-магниевыми аккумуляторными батареями SONEL 9,6 В с возможностью подзарядки.

Измерители имеют следующие функциональные возможности:

-    автоматический выбор диапазона измерения;

-    автоматическое выключение неиспользуемого измерителя (функция AUTO-OFF);

-    хранение результатов измерений и способность передать сохраненные данные в компьютер;

-    сигнализация разряда элементов питания.

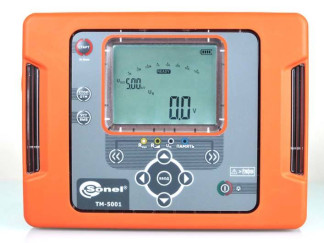

Внешний вид измерителей и место нанесения знака поверки представлены на рисунке 1. Места пломбирования представлены на рисунке 2.

Программное обеспечение

Характеристики программного обеспечения (далее по тексту - ПО) представлены в таблице 1.

Управление режимами работы и настройками измерителей осуществляется с помощью внутреннего ПО, которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.

Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

Таблица 1 - Характеристики ПО измерителей

«высокий»

Технические характеристики

Основные метрологические и технические характеристики измерителей представлены в таблицах 2-3.

Таблица 2 - Метрологические характеристики измерителей

Диапазоны

измерений

Характеристика

Разрешение

Пределы допускаемой абсолютной погрешности

измерений

1)

Действующее значение напряжения постоянного и переменного тока (в диапазоне частот _от 45 до 65 Гц)_

от 0 до 299,9 В от 300 до 750 В ±(0,03- ^изм + 2 е.м.р.) ±(0,03- Цизм + 2 е.м.р.)

0,1 В 1 В

±(0,03

±(0,03

±(0,03

±(0,03

±(0,03

±(0,03

±(0,03

±(0,04

от 0 до 999,9 кОм от 1,000 до 9,999 МОм от 10,00 до 99,99 МОм от 100,0 до 999,9 МОм от 1,000 до 9,999 ГОм от 10,00 до 99,99 ГОм от 100,0 до 999,9 ГОм от 1,000 до 5,000 ТОм

0,1 кОм 0,001 МОм 0,01 МОм 0,1 МОм 0,001 ГОм 0,01 ГОм 0,1 ГОм 1 ГОм

—КОизм

-КОизм

—КОизм

-КОизм

—КОизм

-КОизм

—КОизм

-^Оизм

+ 20 е.м.р + 20 е.м.р + 20 е.м.р + 20 е.м.р + 20 е.м.р + 20 е.м.р + 20 е.м.р + 50 е.м.р

Сопротивление

электроизоляции

(двухпроводное

подключение)3)

±(0,05

±(0,05

±(0,05

±(0,05

±(0,05

±(0,05

±(0,05

±(0,05

от 0 до 999,9 кОм от 1,000 до 9,999 МОм от 10,00 до 99,99 МОм от 100,0 до 999,9 МОм от 1,000 до 9,999 ГОм от 10,00 до 99,99 ГОм от 100,0 до 999,9 ГОм от 1,000 до 4,999 ТОм

0,1 кОм 0,001 МОм 0,01 МОм 0,1 МОм 0,001 ГОм 0,01 ГОм 0,1 ГОм 0,001 ТОм

-^АМРизм -^АМРизм R RAMPизм R RAMPизм R RAMPизм R RAMPизм R RAMPизм R RAMPизм

+ 40 е.м.р + 40 е.м.р + 40 е.м.р + 40 е.м.р + 40 е.м.р + 40 е.м.р + 40 е.м.р + 40 е.м.р

Сопротивление

электроизоляции

(нарастающее

испытательное

напряжение)3)

Примечания:

1)    в формулах расчета пределов допускаемой абсолютной погрешности измерений: иизм - измеренное значение напряжения постоянного и переменного тока;

^0изм - измеренное значение сопротивления электроизоляции;

^А.МРизм - измеренное значение сопротивления электроизоляции нарастающим испытательным напряжением (режим «RampTest»);

U^E^roia - измеренное значение постоянного напряжения пробоя электроизоляции нарастающим испытательным напряжением (режим «RampTest»); е.м.р. - единица младшего разряда.

2)    UISO ном - установленное значение номинального испытательного напряжения.

3)    Начало диапазона измерения сопротивления электроизоляции (согласно ГОСТ IEC 61557-2-2013):

-^^Омин = 50 кОм.

Конец диапазона измерения сопротивления электроизоляции (согласно ГОСТ 1ЕС 61557-2-2013), варьируется в зависимости от выбранного значения UISO ном следующим образом:

-^^Омакс =

(при Цюмин = до 100 В): 50 ГОм;

(при Ц^0мин = от 200 В до 400 В): 100 ГОм;

(при Ц^0мин = от 500 В до 900 в): 250 ГОм;

(при Ц^0мин = от 1000 В до 2400 В): 500 ГОм;

(при UIsoмин = 2500 В): 1000 ГОм;

(при и^омин = 5000 В): 5 ТОм._

Таблица 3 - Основные технические характеристики измерителей

Знак утверждения типа

наносится на нижнюю панель измерителей методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Стандартный комплект поставки измерителей представлен в таблице 4. Дополнительная комплектация измерителей (поставляемая по отдельному заказу) представлена в таблице 5.

Таблица 4 - Стандартный комплект поставки измерителей

Таблица 5 - Дополнительная комплектация измерителей_

_Наименование_

Провод измерительный 5 м с разъемами «банан» 5 кВ голубой_

Провод измерительный 5 м с разъемами «банан» 5 кВ красный_

Провод измерительный 5 м экранированный с разъемами «банан» 5 кВ черный

Провод измерительный 10 м с разъемами «банан» 5 кВ голубой_

Провод измерительный 10 м с разъемами «банан» 5 кВ красный_

Провод измерительный 10 м экранированный с разъемами «банан» 5 кВ черный

Адаптер PRS-1_

Адаптер автомобильный (12 В)_

Имитатор кабеля CS-1_

Поверка

осуществляется по документу TM-5001-18 МП «Измерители параметров электроизоляции TM-5001. Методика поверки», утвержденному ООО «ИЦРМ» 03.05.2018 г.

Основные средства поверки:

- калибратор универсальный Н4-101 (регистрационный номер в Федеральном информационном фонде 53773-13);

- калибратор электрического сопротивления KC-100k0-5T0 (регистрационный номер в Федеральном информационном фонде 54539-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус измерителей и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Минздравсоцразвития России № 1034 от 9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»

ГОСТ Р МЭК 61557-1-2005 «Сети электрические распределительные низковольтные напряжением до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 1. Общие требования» ГОСТ 1ЕС 61557-2-2013 «Сети электрические распределительные низковольтные напряжением до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытаний, измерений или контроля средств защиты. Часть 2. Сопротивление изоляции»

Технические условия СНБА 4.111182.023 «Измерители параметров электроизоляции TM-5001»
