| Номер в госреестре | 71533-18 |
| Наименование СИ | Нивелиры с компенсатором |
| Обозначение типа СИ | Leica NA730 plus |
| Изготовитель | Компания "Leica Geosystems AG", Швейцария |
| Год регистрации | 2018 |
| Срок свидетельства | 15.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Нивелиры с компенсатором Leica NA730 plus (далее - нивелиры) предназначены для измерений превышений методом геометрического нивелирования по вертикальным рейкам при создании, развитии и поддержании в рабочем состоянии государственных геодезических сетей.
Нивелиры - геодезические приборы, принцип действия которых основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового компенсатора.
Нивелиры приводятся в рабочее положение подъемными винтами по круглому установочному уровню. Наводящий винт с бесконечным ходом обеспечивает плавное и точное наведение прибора на нивелирную рейку в горизонтальной плоскости. Взятие отсчета по рейке выполняется визуально.
Основными частями нивелиров являются: зрительная труба с компенсатором, несъемная подставка (трегер) с тремя подъемными винтами и вертикальная осевая система.
Общий вид нивелиров приведен на рисунке 1

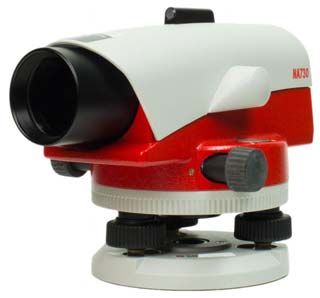

Рисунок 1 - Общий вид нивелиров с компенсатором Leica NA730 plus
Пломбирование крепёжных винтов корпуса нивелиров не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Допускаемая средняя квадратическая погрешность измерений превышений на 1 км двойного хода, мм | 0,7 |
| Диапазон измерений горизонтальных углов, ° | 360 |
| Цена деления горизонтального лимба, ° | 1 |
| Диапазон работы компенсатора, ', не менее | ±15 |
| Наименование характеристики | Значение |
| Допускаемое среднее квадратическое отклонение самоустановки линии визирования, " | 0,3 |
| Коэффициент нитяного дальномера | 100±1 |
| Значение постоянного слагаемого нитяного дальномера, м | 0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Увеличение зрительной трубы, крат | 30 |
| Диаметр входного зрачка зрительной трубы, мм | 40 |
| Наименьшее расстояние визирования, м, не более | 0,7 |
| Угловое поле зрения зрительной трубы, не менее | 1°42' |
| Цена деления круглого установочного уровня, '/2мм | 10 |
| Диапазон рабочих температур, °С | от -20 до +50 |
| Габаритные размеры (Д*Ш*В), мм, не более | 210x120x120 |
| Масса, кг, не более | 1,7 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус нивелиров.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Нивелир с компенсатором | - | 1 |
| Транспортировочный футляр | - | 1 |
| Ключ шестигранный | - | 1 |
| Руководство по эксплуатации на русском языке | - | 1 |
| Методика поверки | МП АПМ 18-18 | 1 |
осуществляется по МП АПМ 18-18 «Нивелиры с компенсатором Leica NA730 plus. Методика поверки», утверждённому ООО «Автопрогресс-М» «06» апреля 2018 года.
Основные средства поверки:
- нивелир Н-05 (рег. № 7212-79);
- теодолит оптический ОТ-02 (рег. № 772-52);
- экзаменатор модель 130 (рег. № 2411-69);
- рулетка измерительная металлическая UM5M (рег. № 67910-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия Техническая документация компании «Leica Geosystems AG», Швейцария
| Зарегистрировано поверок | 527 |
| Поверителей | 23 |
| Актуальность данных | 21.11.2024 |
