| Номер в госреестре | 71534-18 |
| Наименование СИ | Датчики весоизмерительные тензорезисторные |
| Обозначение типа СИ | CDL |
| Изготовитель | "PRECIA SA", Франция |
| Год регистрации | 2018 |
| Срок свидетельства | 15.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики весоизмерительные тензорезисторные CDL (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (цифровой электрический сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Конструкция датчиков включает в себя следующие основные части, упругий элемент и наклеенные на него тензорезисторы, соединенные по мостовой схеме. Датчики оснащены аналого-цифровым преобразователем и являются весоизмерительными датчиками с электроникой (п. 2.1.3 по ГОСТ 8.631-2013 (OIML R 60:2000)). Упругий элемент датчиков выполнен из нержавеющей стали. Вид нагрузки, прикладываемой к датчикам - сжатие.

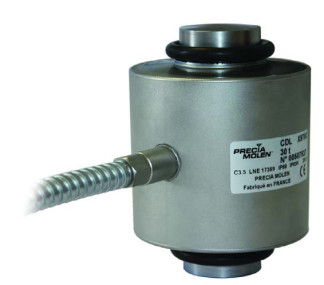

Общий вид датчиков показан на рисунке 1.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке. Далее этот сигнал преобразуется в цифровой.
Обозначение модификаций датчиков имеет вид СDL X970-C Х1Х2Х3, где:
X1 - условное обозначение класса точности;
X2 - условное обозначение максимального числа поверочных интервалов (wmax);
X3 - условное обозначение максимальной нагрузки (Emax) в тоннах (t):
отсутствует.
Таблица 1 - Метрологические и технические характеристики датчиков
| Характеристика | Значение | |
| Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) | С | C |
| Максимальное число поверочных интервалов (nmax) | 3500 | 3500 |
| Максимальная нагрузка (Emax), т | 30 | 50 |
| Минимальный поверочный интервал (vmin) | Emax / 7500 | Emax / 6977 |
| Невозврат выходного сигнала при возврате к минимальной нагрузке, выраженный через относительный параметр Z | 5000 | 5000 |
| Минимальная статическая нагрузка (Emjn), % от Emax | 0 | |
| Предел допустимой нагрузки (Elim), % от Emax | 150 | |
| Доля от пределов допускаемой погрешности весов (pLC) | 0,8 | |
| Напряжение питания, В | от 8 до 28 | |
| Предельные значения температуры, °С | от -40 до +40 | |
| Классификация по влажности | CH | |
Габаритные размеры датчиков приведены в таблице 2.
Таблица 2 - Габаритные размеры датчиков
| Emax, т | Габаритные размеры, мм, не более: | |
| высота | диаметр | |
| 30 | 125 | 89 |
| 50 | 153 | 89 |
наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется в соответствии с приложением ДА «Методика поверки» ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки: рабочие эталоны 1-ого разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 5 от 0,01 % до 0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого датчика с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или паспорт.
ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».
Техническая документация изготовителя.
