| Номер в госреестре | 71536-18 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | ТСК7М |
| Изготовитель | ООО "ИВТ", г.С.-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 15.06.2024 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики ТСК7М (далее - теплосчетчики) предназначены для измерений и регистрации параметров теплоносителя и количества теплоты (тепловой энергии) в водяных системах теплоотабжения.
Принцип действия теплосчетчиков основан на преобразовании вычислителем сигналов, поступающих от измерительных преобразователей (преобразователей расхода, термопреобразователей сопротивления и их комплектов, преобразователей давления), в информацию об измеряемых параметрах теплоносителя с последующим вычислением, на основании известных зависимостей, количества тепловой энергии.
Теплосчетчики выпускаются в 23 моделях и относятся к комбинированным теплосчетчикам согласно ГОСТ Р ЕН 1434-1-2011 и состоят из следующих компонентов (составных частей) - средств измерений (далее - СИ) утвержденного типа: вычислителя количества теплоты ВКТ-7 (Регистрационный номер 23195-11) или ВКТ-7М (Регистрационный номер), преобразователей расхода (расходомеров, счетчиков), термопреобразователей сопротивления (классом допуска по ГОСТ 6651-2009 не хуже В) и их комплектов, преобразователей давления , типы которых приведены в таблице 1.
Таблица 1 - Типы применяемых в составе теплосчетчика средств измерений
Тип
преобразователей
давления
(Регистрационный
номер)
КТПТР-01,03,06,07,08
(46156-10)
КТПТР-04,05,05/1
(39145-08)
КТСП-Н (38878-12, 38878-17)
КТС-Б (43096-15)
ТЭМ-110 (40593-09) ТЭМ-100 (40592-09) ТПТ-1,17,19,21,25Р (46155-10)
ТПТ-7,8,11,12,13,14,15
(39144-08)
ТСП-Н (38959-12, 38959-17) ТС-Б (61801-15)
СДВ (28313-11)
Метран-150
(32854-13)
НТ (26817-13)
ПДТВХ-1
(43646-10)
| Модель теплосчетчика | Тип преобразователей расхода (Регистрационный номер) |
| ТСК7М-01 | ПРЭМ (17858-11) |
| ТСК7М-02 | ВЗЛЕТ ЭР (20293-10) |
| ТСК7М-03 | ЭМИР-ПРАМЕР-550 (27104-08) |
| ТСК7М-04 | МастерФлоу (31001-12) |
| ТСК7М-05 | Sono 1500 CT (35209-09) |
| ТСК7М-06 | ULTRAHEAT Т (51439-12) |
| ТСК7М-07 | ПРЭТ-01 (51340-12) |
| ТСК7М-08 | РУС-1 (24105-11) |
| ТСК7М-09 | АС-001 (22354-08) |
| ТСК7М-10 | УРЖ2КМ (23363-12) |
| ТСК7М-11 | UFM 005-2 (36941-08) |
| ТСК7М-12 | ДРК-4 (29345-05) |
| ТСК7М-13 | ВЭПС (14646-05) |
| ТСК7М-14 | ВПС (19650-10) |
| ТСК7М-15 | МЕТРАН-300 ПР (16098-09) |
| ТСК7М-16 | ЭМИС-ВИХРЬ-200 (42775-14) |
| ТСК7М-17 | ВСТ (51794-12) |
| ТСК7М-18 | ТЭМ (24357-08) |
| ТСК7М-19 | ВСГд (51794-12) |
| ТСК7М-20 | ETK/ETW (19727-03) |
| ТСК7М-21 | ВСХН, ВСХНд, ВСГН, ВСТН (61401-15, 61402-15, 40606-09) |
| ТСК7М-22 | СКБ (26343-08) |
| ТСК7М-23 | ВМХУВМГ (18312-03) |
Тип комплектов термопреобразователей и термопреобразователей сопротивления (Регистрационный номер)
В составе теплосчетчиков каждой модели могут применяться счетчики объема горячей и холодной воды, формирующие выходной сигнал посредством магнитоуправляемого контакта (геркона): ВСГН, ВСТН (55115-13), ET (48241-11), М (48242-11), W (48422-11), ВСКМ 90 (32539-11), СТВУ (32540-11), М-Т150 QN (23553-02), М-Т50 QN (23554-08), WP-Dynamic (15820-07).
Основные функциональные возможности теплосчетчиков:
- измерение тепловой энергии и мощности, массы и объема теплоносителя, объемного и массового расхода теплоносителя, температуры и разности температур теплоносителя, избыточного давления теплоносителя (параметров теплоносителя);
- ведение календаря и регистрация времени работы и времени отсутствия счета тепловой энергии;
- представление на табло текущих значений измеряемых величин;
- регистрация в энергонезависимых архивах и представление на табло часовых, суточных и месячных значений расхода, температуры, разности температур, разности масс и давления, итоговых значений объема, массы, тепловой энергии и времени наработки;
- диагностика неисправностей составных частей теплосчетчика, допустимых диапазонов измерений, отсутствия напряжения питания и выбор режима работы теплосчетчика при наличии диагностируемых ситуаций;
- представление измерительной и диагностической информации непосредственно или по линиям связи (коммутируемым или некоммутируемым) на внешние устройства (принтер, накопительный пульт, компьютер, модем) посредством интерфейсов RS232, RS485 и/или Ethernet.
Электропитание составных частей теплосчетчиков осуществляется от сети переменного тока частотой 50 Гц напряжением 220 В, внешних или внутренних источников постоянного тока.
Теплосчетчики соответствуют требованиям ГОСТ Р 51649-2014, а также ГОСТ Р ЕН 1434-1-2011 в части требований к метрологическим характеристикам.
Теплосчетчики соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020-2011 «Электромагнитная совместимость технических средств».
Архивные показания формируются на часовых, суточных и месячных интервалах. Глубина архива при применении в составе теплосчетчика ВКТ-7М : 3000 часов - часовые, 750 суток - суточные и 250 месяцев - месячные интервалы. Глубина архива при применении в составе теплосчетчика ВКТ-7: 1152 часов - часовые, 128 суток - суточные и 32 месяца -месячные интервалы.

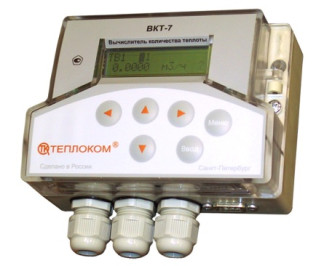

Общий вид составных частей теплосчетчиков приведен на рисунках 1-5.
МастерФлоу
МЕТРАН-300 ПР
ВПС
ВСГд
ВСХН, ВСХНд, ВСГН, ВСТН (Рег. номер 61402-15)
ВСХН, ВСХНд, ВСГН, ВСТН (Рег. номер 40606-09)
КТПТР-01, ТПТ-1 КТПТР-03, ТПТ-21-1 КТПТР-06, ТПТ-19-1
КТС-Б
ТС-Б
КТПТР-04, КТПТР-05, КТПТР-05/1
ТЭМ-110, ТЭМ-100
ТПТ-25Р
ТПТ-17
ТПТ-13-1
ТПТ-14
Рисунок 3 - Термопреобразователи сопротивления их комплекты
СДВ НТ
Рисунок 4 - Преобразователи давления
ET
В целях предотвращения несанкционированной настройки и вмешательства в работу теплосчетчика производится пломбирование средств измерений, входящих в состав теплосчетчика. Способы защиты и места пломбирования составных частей теплосчетчиков приведены в их описаниях типа и эксплуатационной документации.
Программное обеспечение (далее - ПО) теплосчетчика представлено ПО средств измерений утвержденного типа входящих в состав теплосчетчика. Уровень защиты ПО, способы защиты и места пломбирования этих средств измерений приведены в их описаниях типа и эксплуатационной документации.
Вычислители количества теплоты имеют встроенное программное обеспечение. Структура и взаимосвязи частей ПО вычислителей показана на рисунке 6.
Основные функции частей программного обеспечения:
1) Блок расчета расходов и объемов предназначен для расчетов их значений по результатам измерений выходных сигналов расходомеров;
2) Блок расчета температур предназначен для расчетов значений температур и их разности по результатам измерений выходных сигналов термометров сопротивления;
3) Блок расчета давлений предназначен для расчетов их значений по результатам измерений выходных сигналов преобразователей давления;
4) Блок расчета масс и теплоты предназначен для расчетов их значений по результатам расчетов объемов, температур, разности температур и давлений;
5) Блок архивации предназначен для расчетов и хранения средних и итоговых значений всех измеряемых величин;
6) Блок обмена предназначен для вывода через последовательный порт измерительной, диагностической и настроечной информации на внешние устройства приема;
7) Блок индикации предназначен для визуального отображения на табло вычислителя измерительной, диагностической и настроечной информации;
8) Блок реального времени предназначен для измерения времени работы вычислителя, времени действия диагностируемых ситуаций и ведения календаря;
9) Блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений;
10) Блок опроса клавиатуры предназначен для формирования команд управления работой вычислителя.
Идентификационные данные встроенного программного обеспечения теплосчётчиков приведены в таблицах 2 и 3.
Таблица 2 - Идентификационные данные программного обеспечения теплосчетчика с ВКТ-7
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПВ |
| Номер версии (идентификационный номер ПО) | § 7 |
| Цифровой идентификатор ПО | С7А4 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-16 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПВ |
| Номер версии (идентификационный номер ПО) | 3.Х |
| Цифровой идентификатор ПО | A4E5 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-16 |
| Х - идентификатор метрологически незначимой части ПО, представленный цифрами от 0 до 9 | |
Уровень защиты программного обеспечения и метрологически значимых данных (параметров настройки, архивов результатов измерений) от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 4 - Диапазоны измерений и пределы допускаемых значений погрешностей измерений
| Наименование характеристики | Значение |
| Диапазон измерений количества теплоты, ГДж | от 0 до 107 |
| Диапазон измерений объема, м ; массы, т | от 0 до 108 |
| Диапазон измерений объемного расхода теплоносителя, м3/ч | от 0,02 до 2,7105 |
| Диапазон измерений температуры теплоносителя, °С | от 0 до 160 |
| Диапазон измерений разности температур теплоносителя в подающем и обратном трубопроводах, °С | от Д^3) до 150 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 |
| Пределы допускаемой относительной погрешности измерений количества теплоты1), % | ±(2+4Д^^+0,01 G^G) (класс 1 по ГОСТ Р 51649-2014, класс 1 по ГОСТ Р ЕН 1434-1-2011) или ±(3+4Д^^+0,02 G^G) (класс 2 по ГОСТ Р 51649-2014, класс 2 по ГОСТ Р ЕН 1434-1-2011) |
| Пределы допускаемой относительной погрешности измерений объема и массы2), % | ±1,0; ±2,0 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | ±(1 + 0,01 G/G) но не более, чем ±3,5 % - для класса 1 по ГОСТ Р 51649-2014; ±(2 + 0,02 G/G), но не более, чем ±5 % -для класса 2 по ГОСТ Р 51649-2014 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±(0,4+0,005t) |
| Пределы допускаемой относительной погрешности измерений разности температур, % | ±(0,5+3(Д^+1)/Д^ |
| Пределы допускаемой приведенной погрешности измерений избыточного давления (от диапазона измерений), % | ±2,0 |
| Пределы допускаемой относительной погрешности измерений интервалов времени, % | ±0,01 |
Примечание:
1) Определяется пределами погрешности измерений применяемых в составе теплосчетчика средств измерений
2) Определяется пределами допускаемых значений относительной погрешности расходомеров
3) Определяется минимальным значением разности температур, измеряемой комплектом термопреобразователей сопротивления
Значения количества теплоты (тепловой энергии) и давления могут также представляться в единицах: Гкал и кгс/см2 или МВтч и бар Обозначения в таблице:
t, At и Д^ - значения температуры, разности температур и наименьшее значение разности температур, измеряемые теплосчетчиком, °С.
G и Gв - значение измеряемого расхода и его наибольшее значение, м3/ч._
Таблица 5 - Пределы допускаемых значений относительной погрешности при измерении тепловой энергии в отдельном трубопроводе в зависимости от пределов допускаемых значений
| относительной погрешности расходомера и класса допуска термоп | я ел ат в о аз р б о е р | ||
| Пределы допускаемых значений относительной погрешности теплосчетчика, % | Пределы допускаемых значений относительной погрешности расходомера, % | Класс допуска термопреоб разователя | Примечание |
| ±[1,2 + 30/(t - tx)l | ±1,0 | А | t > 30 °С, tx < 25 °С |
| ±[2,2 + 30/(t - tx)l | от ±1,0 до ±2,0 | ||
| ±[1,5 + 45/(t - tx)l | ±1,0 | В | t > 30 °С, tx< 20 °С |
| ±[2,5 + 45/(t - t*)l | от ±1,0 до ±2,0 | ||
| t и tx - температура горячей и холодной (условно постоянное значение) воды, °С. | |||
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия применения: | |
| - температура окружающей среды, °С | от +5 до +50 |
| - относительная влажность воздуха при | |
| температуре окружающей среды 35 °С, %, не | 95 |
| более | |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 187 до 242 |
| - частота переменного тока, Гц | 50 ±1 |
| Средняя наработка на отказ, ч | 50000 |
| Средний срок службы, лет | 12 |
наносится на лицевую панель вычислителя теплосчетчика методом шелкографии и титульный лист эксплуатационной документации типографским способом.
Таблица 7 - Комплект поставки теплосчетчика_
| Наименование | Обозначение | Количество |
| Теплосчетчик | ТСК7М | 1 шт. 1) |
| Паспорт | РБЯК.400880.120 ПС | 1 экз. |
| Руководство по эксплуатации (раздел 8 «Методика поверки») | РБЯК.400880.120 РЭ | 1 экз. |
| Наименование | Обозначение | Количество |
| Комплект эксплуатационных документов на составные части | - | 1 экз. |
| Примечание: 1) - состав определяется заказом | ||
осуществляется по документу РБЯК.400880.120 РЭ «Теплосчетчики ТСК7М. Руководство по эксплуатации» (раздел 8 «Методика поверки»), утвержденному ФГУП «СНИИМ» «07» ноября
2017 г.
Основные средства поверки: приведены в методиках поверки на средства измерений, входящих в состав теплосчетчиков ТСК7М.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ТУ 26.51.52-120-01617464-2017 Теплосчетчики ТСК7М. Технические условия
