| Номер в госреестре | 71538-18 |
| Наименование СИ | Генераторы нулевого воздуха |
| Обозначение типа СИ | ZNV-7 |
| Изготовитель | "Horiba Europe GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 15.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы нулевого воздуха ZNV-7 (далее - генераторы) предназначены для воспроизведения единицы массовой концентрации определяемых примесей в нулевом воздухе и ее передачи рабочим средствам измерений.
Генераторы являются рабочими эталонами 1-го разряда в соответствии с ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
Принцип действия генераторов основан на прокачивании атмосферного воздуха при помощи насоса и его очистке от газов-загрязнителей, влаги и аэрозольных частиц при помощи системы фильтров.
Конструктивно генератор состоит из двух блоков: генератора ZNV-7 и опционального каталитического реактора AirKat 6.1 или AirKat 12.1.
В состав блока генератора входят: компрессор, регенерационный скруббер (осушитель), резервуар для хранения воздуха (7 литров), система фильтров для удаления атмосферных загрязнителей, регулятор давления, змеевик-охладитель.
Воздух, засасывается безмаслянным компрессором через фильтр тонкой очистки, для удаления частиц с размером более 10 мкм и далее поступает в змеевик-охладитель, где происходит его охлаждение и осушение, конденсат отделяется и выводится наружу через специальный фильтр. Далее частично осушенный воздух поступает в ресивер, используемый для поддержания постоянного давления. В резервуаре для хранения осушенный воздух изолируется запорным клапаном.
Через редуктор, задающий давление на выходе генератора, воздух подается на систему фильтров, где происходит удаление атмосферных загрязнителей, с помощью последовательно установленные фильтров:
- сликагелевый фильтр для очистки воздуха от остатков влаги;
- угольный фильтр для удаления основных загрязнителей SO2, H2S, NH3, NO, NO2, O3;
- фильтр состоящий из смеси 1/3 - активированный уголь, 1/3 натронная известь, 1/3 молекулярные сита для тонкой очистки от основных загрязнителей SO2, H2S, NH3, NO, NO2, O3;
- каталитический реактор для удаления углеводородов и СО, где под действиям высокой температуры от плюс 380 оС до плюс 420 оС и платинового катализатора происходит каталитическое разложение углеводородов до диоксида углерода (СО2) и воды (Н2О), оксида углерода (СО) до диоксида углерода (СО2).
На передней панели блока генератора расположены кнопка включения/выключения, манометры, регулятор давления, на задней панели - разъем для подключения сети переменного тока, входной штуцер для подачи воздуха, выходной штуцер нулевого газа и вентилятор.
На передней панели блока каталитического конвертера расположены индикатор температуры (оС) и кнопка включения/выключения, на задней панели - вход и выход газа с микрофильтрами.
Общий вид блоков генератора, место пломбирования от несанкционированного доступа, место нанесения знака поверки показаны на рисунках 1 и 2.

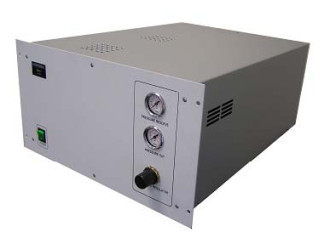

Рисунок 1 - Общий вид блока генератора ZNV-7 Рисунок 2 - Общий вид блока каталитического
конвертера AitKat
отсутствует.
Таблица 1 - Метрологические характеристики
| Определяемая примесь в нулевом воздухе на выходе генератора | Объемная доля определяемой примеси V 1) _1 в нулевом воздухе, , млн , не более |
| Диоксид серы (SO2) | 0,0005 |
| Сероводород(H2S) | 0,0005 |
| Оксид азота (NO) | 0,0005 |
| Диоксид азота (NO2) | 0,0005 |
| Сумма оксидов азота (NOx) | 0,0005 |
| Озон (О3) | 0,0005 |
| Оксид углерода (CO) | 0,025 |
| Углеводороды в пересчете на метан (СН4) | 0,02 |
| 1) V _ V I ^0 Х ИЗМ изм 100 V где изм - наибольшее допускаемое значение объемной доли примеси в нулевом воздухе -1 на выходе генератора при его исследованиях, млн , - границы относительной погрешности измерений объемной доли примеси в нулевом воздухе на выходе генератора (при Р = 0,95) при его исследованиях на комплексах эталонной аппаратуры, входящих в состав ГЭТ 154-2016, %. | |
| Определяемая примесь в нулевом воздухе на выходе генератора | Объемная доля определяемой примеси Х 1) -1 в нулевом воздухе, , млн , не более |
| Примечания - Объемная доля загрязняющих веществ в воздухе на входе генератора не должна превышать норм согласно ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны». | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон значений точки росы, °С | от -35 до -25 (при расходе до 10 дм3/мин) от -15 до -85 (при расходе от 10 до 15 дм3/мин) |
| Диапазон расхода воздуха на выходе без использование каталитического блока AirKat, дм3/мин | от 1 до 20 |
| Диапазон расхода воздуха на выходе при использование каталитичского блока AirKat 6.1, дм3/мин | от 1 до 6 |
| Диапазон расхода воздуха на выходе при использование каталитичского блока AirKat 12.1, дм3/мин | от 1 до 12 |
| Давление воздуха на выходе генератора, кПа | от 100 до 400 |
| Пределы допускаемой абсолютной погрешности поддержания давления в течение 8 ч непрерывной работы, кПа | ±25 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Рабочая температура каталитического реактора, °С | от +380 до +530 |
| Напряжение питания переменным током частотой 50±1 Гц, В | от 207 до 253 |
| Потребляемая мощность, В А, не более | 435 |
| Габаритные размеры блока генератора, мм, не более: длина | 480 |
| высота | 860 |
| ширина | 270 |
| Масса, кг, не более | 20,4 |
| Габаритные размеры каталитического блока, мм, не более: длина | 380 |
| высота | 132 |
| ширина | 436 |
| Масса, кг, не более | 10 |
| Максимальное выходное давление, кПа | 400 |
| Условия эксплуатации: температура окружающего воздуха, °С | от +15 до +30 |
| атмосферное давление, кПа | от 84 до 106,7 |
| относительная влажность при температуре +25 °С, %, не более | 98 |
| Средняя наработка на отказ (при доверительной вероятности | 8000 |
| Р=0,95), ч |
наносится на титульный лист руководства по эксплуатации и на блок генератора в виде наклейки.
Таблица 3 - Комплектность генераторов нулевого воздуха ZNV-7
| Наименование | Обозначение | Количество |
| Блок генератора | ZNV-7 | 1 шт. |
| Блок каталитического конвертера | AirKat 6.1 AirKat 12.1 | 1 шт. |
| Руководство по эксплуатации (с дополнением) | - | 1 экз. |
| Методика поверки | МП-242-2183-2017 | 1 экз. |
осуществляется по документу МП 242-2183-2017 «Генераторы нулевого воздуха ZNV-7. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 11 декабря 2017 г. Основные средства поверки:
- государственный первичный эталон единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах ГЭТ 154-2016 в соответствии с ГОСТ 8.578-2014;
- расходомер-счетчик газа РГТ модели РГТ-6, диапазон измерений объемного расхода газа от 5 до 50 дм3/мин, пределы допускаемой относительной погрешности: ±1 % (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 51713-12);
- генератор газовых смесей ГГС модификаций ГГС-Р, ГГС-К или ГГС-03-03 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15) в комплекте со стандартными образцами состава газовых смесей в баллонах под давлением ГСО 10546-2014, ГСО 10531-2014, ГСО 10768-2016;
- измеритель влажности газов ИВГ-1 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 15501-12), диапазон измерений температуры точки росы от -80 до 0 оС, пределы допускаемой абсолютной погрешности ±2 оС;
- манометр деформационный образцовый с условными шкалами типа МО, верхний предел измерений 16 кг/см2 , класс точности-0,4 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 43816-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на стойку с внешней стороны (в левом верхнем углу) или наклеивается на свидетельство о поверке на систему.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
Техническая документация фирмы - изготовителя
