| Номер в госреестре | 71540-18 |
| Наименование СИ | Машины испытательные |
| Обозначение типа СИ | ИП и МИЦИС |
| Изготовитель | Общество с ограниченной ответственностью "ЗИМ Точмашприбор" (ООО "ЗИМ Точмашприбор"), Краснодарский крайг. Армавир |
| Год регистрации | 2018 |
| Срок свидетельства | 15.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные ИП и МИЦИС (далее по тексту - машины) предназначены для измерения силы (нагрузки) и перемещения подвижной плиты в процессе испытания на сжатие или изгиб образцов материалов (изделий) при статических режимах одноосного нагружения и нормальной температуре согласно стандартизованным методам испытаний материалов (изделий) по российским и зарубежным стандартам.
Принцип действия машин состоит в нагружении испытуемого образца в статическом режиме с одновременным измерением силы сопротивления и деформации образца. Нагружение осуществляется преобразованием давления рабочей жидкости в нагрузку, прикладываемую к испытуемому образцу.
Машины представляют собой агрегат, состоящий из двухколонного с одним гидравлическим цилиндром (ИП-1, ИП-1М) или четырехколонного с одним гидравлическим цилиндром (ИП4-1 и ИП4-1М), или с двумя гидравлическими цилиндрами двухстороннего действия (ИП2-1М) нагружающего устройства для испытаний на сжатие, пульта с насосной установкой и компьютерной системой измерения и управления процессом испытания и обработки результатов измерений.
Машины ИП2-1000/20-1М представляют собой агрегат, состоящий из двух испытательных зон: зона для испытаний на изгиб и зона для испытаний на сжатие; пульта с насосной установкой и компьютерной системой измерения и управления процессом испытания и обработки результатов измерений. Каждая испытательная зона представляет из себя нагружающее устройство с двумя гидравлическими цилиндрами двухстороннего действия (штоки являются колоннами).
Машины МИЦИС представляют собой агрегат, состоящий из двух зон для испытаний на изгиб и сжатие, пульта с насосной установкой и компьютерной системой измерения и управления процессом испытания и обработки результатов измерений. Каждая испытательная зона состоит из двухколонного нагружающего устройства и одного гидравлического цилиндра.
Нагружающее устройство включает: активную и пассивную опорные плиты, измерители нагрузки, перемещения (по заказу) и гидравлический возбудитель силы, состоящий из плунжерного гидроцилиндра.
Сигналы с измерителя нагрузки и измерителя перемещений поступают в компьютер, программное обеспечение которого позволяет реализовать широкие функциональные возможности машины.
Машины могут выпускаться класса точности 0,5 и 1.
Машины испытательные ИП выпускаются в пяти исполнениях: ИП-1, ИП-1М, ИП2-1М, ИП4-1 и ИП4-1М.
Машины испытательные ИП-1 имеют четыре модификации: ИП-100-1, ИП-500-1, ИП-1000-1 и ИП-2000-1.
Машины испытательные ИП-1М имеют четыре модификаций: ИП-100-1М, ИП-500-1М, ИП-1000-1М и ИП-2000-1М.
Машины испытательные ИП2-1М имеют пять модификаций: ИП2-100-1М, ИП2-500-1М, ИП2-1000-1М, ИП2-2000-1М и ИП2-1000/20-1М.
Машины испытательные ИП4-1 имеют восемь модификаций: ИП4-100-1, ИП4-200-1, ИП4-300-1, ИП4-400-1, ИП4-500-1, ИП4-600-1, ИП4-1000-1 и ИП4-2000-1.
Машины испытательные ИП4-1М имеют девять модификаций: ИП4-100-1М, ИП4-200-1М, ИП4-300-1М, ИП4-400-1М, ИП4-500-1М, ИП4-500-1М АБ, ИП4-600-1М, ИП4-1000-1М и ИП4-2000-1М.
Машины имеют обозначение T-F(/N)-S-K (АБ), где:
Т - исполнение машины:
«ИП» - двухколонная машина;
«ИП2» - двухколонная машина (гидравлические цилиндры со штоками являются колоннами);
«ИП4» - четырёхколонная машина.
F - наибольший предел измерений для зоны испытаний на сжатие в кН.
/N - наибольший предел измерений для зоны испытаний на изгиб в кН.
S - тип применяемой системы управления:
«1» - ручное управление с цифровой системой измерений;
«1М» - автоматизированное управление с цифровой системой измерений.
K - класс точности (0,5 или 1).
АБ - специализированная, для изготовления и испытания образцов из асфальтобетонных смесей.
Машины МИЦИС выпускаются в двух модификациях: МИЦИС-200/10-1М-K и МИЦИС-300/10-1М-K и имеют автоматизированное управление с цифровой системой измерений, где K - обозначение класса точности 0,5 или 1.
Машины по заказу потребителя могут быть объединены в комплексы из двух различных нагружающих устройств (отдельных или совмещенных) с единым пультом управления. При этом эксплуатация (в т.ч. поверка) машин осуществляется поочередно, как если бы это были две машины в отдельности.

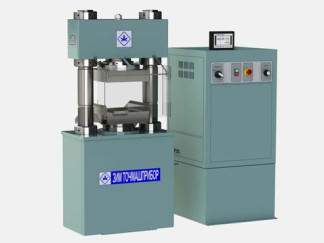

Внешний вид машин показан на рисунках с 1 по 7.
Сведения о программном обеспечении
Программное обеспечение (ПО) испытательных машин является его неотъемлемой частью и предназначено для съема аналоговых и цифровых сигналов, а также для автоматического управления процессом управления работой испытательной машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение (ПО) автономное, устанавливается на компьютер с установочного диска. Разделение на метрологически значимую и незначимую части не предусмотрено разработчиком.
Таблица 1 - Идентификационные данные ПО для ИП-1 и ИП4-1
| Идентификационное данные ПО | Значения |
| Идентификационное наименование ПО | ПО СИ-У-01 |
| Номер версии ПО | 1.00 и выше |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
| Идентификационное данные ПО | Значения |
| Идентификационное наименование ПО | Испытатель |
| Номер версии ПО | V1.10 и выше |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.
Основные метрологические характеристики приведены в таблице 3.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Класс точности | ||
| 0,5 | 1 | |
| Пределы допускаемой погрешности измерений силы (нагрузки) при прямом ходе для машин исполнений ИП-1 и ИП4-1, %: - относительной (в диапазоне измерений св. 0,2НПИ до НИИ) - приведённой к 0,2НПИ (в диапазоне измерений от 0,1НПИ до 0,2НПИ включ.) | - | ±1,0 ±1,0 |
| Пределы допускаемой относительной погрешности измерений силы (нагрузки) при прямом ходе для машин исполнений ИП-1М, ИП2-1М и ИП4-1М, % | ±0,5 | ±1,0 |
| Пределы допускаемой относительной погрешности измерений силы (нагрузки) при прямом ходе для машин исполнений ИП2-1000/20-1М, %: - для зоны испытаний на сжатия - для зоны испытаний на изгиб | - | ±1,0 ±2,0 |
| Пределы допускаемой относительной погрешности измерений силы (нагрузки) при прямом ходе для машин исполнений МИЦИС, %: - для зоны испытаний на сжатия - для зоны испытаний на изгиб | - | ±1,0 ±1,0 |
| Пределы допускаемой абсолютной погрешности измерений перемещения подвижной плиты при прямом ходе в диапазоне от 0 до 0,5 мм включ., мкм | ±10 | |
| Пределы допускаемой относительной погрешности измерений перемещения подвижной плиты при прямом ходе в диапазоне св. 0,5 мм до НПИ, % | ±2 | |
| НИИ - наибольший предел измерений | ||
Основные метрологические и технические характеристики приведены в таблице 4.
| Модификация машины | Диапазон измерений силы (нагрузки) при прямом ходе, кН | Диапазон измерений перемещения подвижной плиты при прямом ходе, мм | Диапазон скоростей нагружения, кН/с | Высота рабочего пространства, не менее, мм | Ширина рабочего пространства, не менее, мм | Г абаритные размеры (длинахширинах высота), не менее | Масса, не более, кг | Потребляемая мощность, не более, кВт |
| ИП-100-1 | от 1 до 100 | от 0 до 100 | от 0,5 до 25,0 | 350 | 230 | 1 010x605x1 330 | 340 | 1,1 |
| ИП-500-1 | от 5 до 500 | от 0 до 100 | от 0,5 до 25,0 | 360 | 340 | 1 330x605x1 350 | 680 | 1,5 |
| ИП-1000-1 | от 10 до 1 000 | от 0 до 100 | от 1,0 до 100,0 | 500 | 390 | 1 480x750x1850 | 1 540 | 2,6 |
| ИП-2000-1 | от 20 до 2 000 | от 0 до 100 | от 1,0 до 100,0 | 610 | 530 | 1 740x900x2 300 | 3 160 | 2,6 |
| ИП4-100-1 | от 2 до 100 | от 0 до 250 | от 0,5 до 25,0 | 260 | 230 | 1 050x530x1 400 | 380 | 1,1 |
| ИП4-200-1 | от 4 до 200 | от 0 до 250 | от 0,5 до 25,0 | 320 | 260 | 1 120x670x1 330 | 450 | 1,1 |
| ИП4-300-1 | от 6 до 300 | от 0 до 250 | от 0,5 до 25,0 | 320 | 260 | 1 120x670x1 330 | 450 | 1,1 |
| ИП4-400-1 | От 8 до 400 | от 0 до 250 | от 0,5 до 25,0 | 350 | 340 | 1 200x670x1 400 | 800 | 1,5 |
| ИП4-500-1 | от 10 до 500 | от 0 до 250 | от 0,5 до 25,0 | 350 | 340 | 1 200x670x1 400 | 800 | 1,5 |
| ИП4-600-1 | от 12 до 600 | от 0 до 250 | от 1,0 до 100,0 | 350 | 390 | 1 350x710x1 750 | 1 500 | 2,6 |
| ИП4-1000-1 | от 20 до 1 000 | от 0 до 250 | от 1,0 до 100,0 | 350 | 390 | 1 350x710x1 750 | 1 500 | 2,6 |
| ИП4-2000-1 | от 40 до 2 000 | от 0 до 250 | от 2,0 до 100,0 | 350 | 530 | 1 600x780x2 400 | 3 200 | 3,0 |
| ИП-100-1М | от 2 до 100 | от 0 до 100 | от 0,5 до 25,0 | 350 | 230 | 1 010x605x1 330 | 340 | 1,1 |
| ИП-500-1М | от 10 до 500 | от 0 до 100 | от 0,5 до 25,0 | 360 | 340 | 1 330x605x1 350 | 680 | 1,5 |
| ИП-1000-1М | от 20 до 1 000 | от 0 до 100 | от 1,0 до 100,0 | 500 | 390 | 1 480x750x1850 | 1 540 | 2,6 |
| ИП-2000-1М | от 40 до 2 000 | от 0 до 100 | от 2,0 до 100,0 | 610 | 530 | 1 740x900x2 300 | 3 160 | 2,6 |
| ИП2-100-1М | от 2 до 100 | от 0 до 150 | от 0,5 до 25,0 | 350 | 230 | 1 035x1 280x1 230 | 430 | 1,5 |
| ИП2-500-1М | от 10 до 500 | от 0 до 150 | от 0,5 до 25,0 | 360 | 340 | 1 350x1 280x1 390 | 970 | 1,8 |
| ИП2-1000-1М | от 20 до 1 000 | от 0 до 200 | от 1,0 до 100,0 | 500 | 390 | 1 520x1 280x1 750 | 1 780 | 2,7 |
| ИП2-2000-1М | от 40 до 2 000 | от 0 до 200 | от 2,0 до 100,0 | 610 | 390 | 1 710x1 280x1 930 | 2 970 | 2,7 |
| Модификация машины | Диапазон измерений силы (нагрузки) при прямом ходе, кН | Диапазон измерений перемещения подвижной плиты при прямом ходе, мм | Диапазон скоростей нагружения, кН/с | Высота рабочего пространства, не менее, мм | Ширина рабочего пространства, не менее, мм | Габаритные размеры (длинахширинах высота), не менее | Масса, не более, кг | Потребляемая мощность, не более, кВт |
| ИП4-100-1М | от 2 до 100 | от 0 до 250 | от 0,5 до 25,0 | 260 | 230 | 1 000x900x1 420 | 400 | 1,1 |
| ИП4-200-1М | от 4 до 200 | от 0 до 250 | от 0,5 до 25,0 | 260 | 260 | 1 100x900x1 420 | 550 | 1,1 |
| ИП4-300-1М | от 6 до 300 | от 0 до 250 | от 0,5 до 25,0 | 320 | 260 | 1 100x900x1 420 | 550 | 1,1 |
| ИП4-400-1М | от 8 до 400 | от 0 до 250 | от 0,5 до 25,0 | 350 | 340 | 1 180x900x1 420 | 820 | 1,5 |
| ИП4-500-1М | от 10 до 500 | от 0 до 250 | от 0,5 до 25,0 | 350 | 340 | 1 180x900x1 420 | 820 | 1,5 |
| ИП4-500-1М АБ | от 10 до 500 | от 0 до 250 | от 0,5 до 25,0 | 320 | 340 | 1 250x850x1 420 | 820 | 1,5 |
| ИП4-600-1М | от 12 до 600 | от 0 до 250 | от 1,0 до 100,0 | 350 | 390 | 1 200x900x1 750 | 1 320 | 2,6 |
| ИП4-1000-1М | от 20 до 1 000 | от 0 до 250 | от 1,0 до 100,0 | 350 | 390 | 1 200x900x1 750 | 1 320 | 2,6 |
| ИП4-2000-1М | от 40 до 2 000 | от 0 до 250 | от 2,0 до 100,0 | 350 | 530 | 1 600x1 080x2 400 | 3 200 | 3,0 |
| ИП2-1000/20-1М - сжатие - изгиб | от 20 до 1 000 от 0,15 до 20,00 | от 0 до 250 от 0 до 50 | от 1,0 до 100,0 от 0,02 до 2,00 | 150 80 | 390 135 | 1 950x870x1 950 | 1 600 | 3,0 |
| МИЦИС-200/10-1М - сжатие - изгиб | от 20 до 200 от 1 до 10 | от 0 до 30 от 0 до 20 | от 2,20 до 5,45 от 0,04 до 0,06 | 188 53 | 340 110 | 1 810x865x1 605 | 590 | 1,5 |
| МИЦИС-300/10-1М - сжатие - изгиб | от 30 до 300 от 1 до 10 | от 0 до 30 от 0 до 20 | от 2,20 до 5,45 от 0,04 до 0,06 | 188 53 | 340 110 | 1 810x865x1 605 | 590 | 1,5 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до + 35 80 |
наносится на табличках, установленных на нагружающем устройстве, пульте и на эксплуатационных документах в верхнем правом углу титульного листа типографским способом.
Таблица 6 - Комплектность средства измерения
| Наименование | Обозначение | Количество |
| Машина испытательная в составе: - Устройство нагружающее - Пульт (установка насосная, шкаф с электрооборудованием и системой измерения) | 1 шт. | |
| Комплект монтажных частей | - | 1 шт. |
| Комплект сменных частей | - | 1 шт. |
| Комплект инструмента и принадлежностей | - | 1 шт. |
| Комплект запасных частей | - | 1 шт. |
| Комплект упаковки | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Формуляр | - | 1 экз. |
| Методика поверки | МП ТИнТ 217-2017 «ГСИ. Машины испытательные ИП и МИЦИС. Методика поверки» | 1 экз. |
осуществляется по документу МП ТИнТ 217-2017 «ГСИ. Машины испытательные ИП и МИЦИС. Методика поверки», утвержденному ООО «ТестИнТех» 21 апреля 2017 года. Основные средства поверки:
- динамометры 2-го разряда по ГОСТ 8.640-2014, основная погрешность ±0,12% для машин класса точности 0,5 и ±0,24% для машин класса точности 1;
- головка измерительная цифровая ABSOLUTE серии 543 модели ID-S с ценой деления 0,001 мм, с пределом допускаемой абсолютной погрешности при прямом ходе ±0,003 мм (рег. №54803-13);
- штангенрейсмас серии 514 с ценой деления 0,02 мм, с пределом допускаемой абсолютной погрешности ±0,04 мм (рег. №54125-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы Технические условия Нб0.095.008 ТУ Машины испытательные ИП и МИЦИС
Всего листов 8
| Зарегистрировано поверок | 48 |
| Поверителей | 11 |
| Актуальность данных | 21.11.2024 |
