| Номер в госреестре | 71543-18 |
| Наименование СИ | Осадкомеры весовые автоматические |
| Обозначение типа СИ | TRwS |
| Изготовитель | "MPS system s.r.o.", Словакия |
| Год регистрации | 2018 |
| Срок свидетельства | 15.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Осадкомеры весовые автоматические TRwS (далее по тексту - осадкомеры) предназначены для измерений количества выпавших жидких и твердых атмосферных осадков.
Принцип действия осадкомеров основан на измерении массы выпавших жидких и твердых атмосферных осадков. Измерение массы выпавших жидких и твердых атмосферных осадков реализовано на датчике тензометрическом одноточечного типа, установленного на станине. Электрический сигнал от датчика тензометрического, пропорциональный измеряемой нагрузке, поступает в электронный блок, где происходит его преобразование в цифровой код с последующим вычислением и передачей результатов измерений количества выпавших жидких и твердых атмосферных осадков по последовательному интерфейсу RS-485 или SDI-12.
Осадкомеры состоят из емкости для сбора и накопления осадков, датчика тензометрического, станины из алюминиевого сплава с корпусом для электронного оборудования, кольца с подогревом и отверстием для приема осадков, корпуса из нержавеющей стали или композитного материала, пьедестала из нержавеющей или оцинкованной стали. Подогрев включается автоматически при достижении порогового значения температуры окружающего воздуха, заданного оператором.
Осадкомеры выпускаются в следующих модификациях: TRwS 214, TRwS 514, TRwS 215, TRwS 415 которые отличаются диапазоном измерений, площадью приемного отверстия, габаритными размерами и массой.
Осадкомеры могут использоваться как самостоятельные изделия, так и в составе автоматизированных метеорологических станций и комплексов.

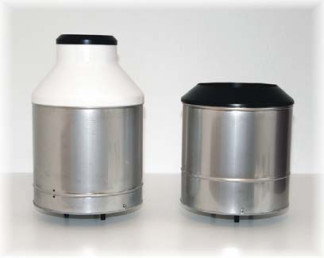

Общий вид осадкомеров представлен на рисунке 1.
Внешний вид станины и крышки корпуса электронного оборудования представлены на рисунке 2.
а) б) в) г)
а) - осадкомер TRwS 214
б) - осадкомер TRwS 514
в) - осадкомер TRwS 215
г) - осадкомер TRwS 415
Рисунок 2 - Внешний вид станины и крышки корпуса электронного оборудования
Пломбирование осадкомеров не предусмотрено.
Внутреннее программное обеспечение (далее по тексту - ПО) записано в микроконтроллере осадкомеров и предназначено для управления работой осадкомеров, сбора, обработки и передачи измерительной информации.
Влияние ПО учтено при нормировании метрологических характеристик осадкомеров. Уровень защиты программного обеспечения и измерительной информации в соответствии с Р 50.2.077-2014 - «средний».
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TRWS6 |
| Номер версии (идентификационный номер ПО) | не ниже 2.12.00 |
| Цифровой идентификатор ПО | недоступен |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| TRwS 214 | TRwS 514 | TRwS 215 | TRwS 415 | |
| Диапазон измерений количества осадков, мм | от 0 до 750 | от 0 до 250 | от 0 до 1500 | от 0 до 750 |
| Пределы допускаемой абсолютной погрешности измерений количества осадков, мм | ±(0,1+0,01X*) | |||
| Разрешающая способность, мм | 0,01; 0,001** | |||
| * где X - измеренное значение в мм ** значение задается оператором | ||||
| Наименование характеристики | Значение | |||
| TRwS 214 | TRwS 514 | TRwS 215 | TRwS 415 | |
| Площадь приемного отверстия, см2 | 200 | 500 | 200 | 400 |
| Напряжение питания постоянного тока, В: - осадкомера - подогрева | от 10 до 30 от 10 до 30 | |||
| Ток потребления, мА, не более: - осадкомера - подогрева | 15 2500 | |||
| Последовательный интерфейс | RS-485, SDT-12 | |||
| Габаритные размеры (без пьедестала), мм, не более: - диаметр - высота | 360 540 | 360 380 | 385 650 | 385 610 |
| Длина терминального кабеля, м | 3 | |||
| Масса, кг, не более | 8,0 | 8,0 | 9,5 | 9,5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % | от -40 до +70 от 0 до 100 | |||
наносится на корпус осадкомеров в виде наклейки и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Осадкомер весовой автоматический TRwS | - | 1 шт. |
| Руководство по установке и эксплуатации | - | 1 экз. |
| Методика поверки | ОЦСМ 032196-2018 МП | 1 экз. |
осуществляется по документу ОЦСМ 032196-2018 МП «ГСИ. Осадкомеры весовые автоматические TRwS. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 31.01.2018 г. Основные средства поверки:
- штангенциркуль ТТЩ-ТТТ-300-0,1-1 по ГОСТ 166-89;
- набор гирь класса М1 по ГОСТ OTML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых осадкомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Министерства природных ресурсов и экологии Российской Федерации от 19.10.2015 №436
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 32 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
