Резервуары вертикальные стальные цилиндрические РВС-10000, 71555-18

Назначение

Резервуары вертикальные стальные цилиндрические РВС-10000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров вертикальных стальных цилиндрических РВС-10000, основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

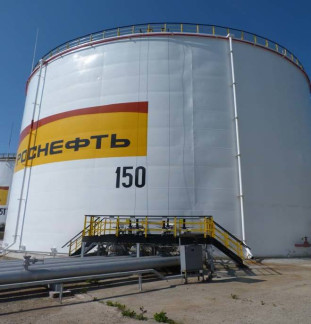

Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.

По конструктивным особенностям вертикальные стальные цилиндрические резервуары делятся на:

- резервуары со стационарной крышей без понтона (РВС);

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.

Резервуары вертикальные стальные цилиндрические РВС-10000 с заводскими

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»

Основные средства поверки:

-    рулетка измерительная металлическая 2-го класса Р10У2К, диапазон измерений от 0 до 10,0 м, от 0 до 20,0 м регистрационный номер в Федеральном информационном фонде средств измерений (далее - регистрационный номер) 46391-11;

-    рулетка измерительная металлическая 2-го класса точности с грузом, диапазон измерений от 0 до 10,0 м, от 0 до 20,0 м, от 0 до 30,0 м регистрационный номер 46391-11;

-    линейка измерительная металлическая, диапазон измерений от 0 до 500 мм, регистрационный номер 20048-05;

-    толщиномер ультразвуковой БУЛАТ 2, диапазон измерений от 0,6 до 20 мм, регистрационный номер в Федеральном информационном фонде средств измерений 46426-11.;

-    термометр лабораторный ТЛ-4, диапазон измерения температуры от 0 до плюс 55 °С, регистрационный номер в Федеральном информационном фонде средств измерений 303-61;

-    нивелир оптический ADA Ruber-X32, наименьшее расстояние визирования не более 1,0 м, регистрационный номер 43704-10;

-    теодолит оптический RGK TO-15, диапазон измерения вертикальных углов от -55 до 60 °, диапазон измерений горизонтальных углов от 0 до 360 °, регистрационный номер 55446-13;

-    штангенциркуль типа ТТЩ-ТТ-500-0,1, диапазон измерений от 0 до 500 мм, регистрационный номер 52058-12.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносят на свидетельство о поверке и градуировочную таблицу в местах подписи поверителя.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки

Техническая документация ООО «РН-Морской терминал Находка»
