Государственный реестр средств измерений

Координатомеры ручные оптико-механические ОМК-130-02, 71560-18

Координатомеры оптико-механические ОМК-130-02 (далее по тексту - координатомеры) предназначены для измерений относительных координат струны прямых и обратных отвесов, струнных створов, применяемых для контроля перемещений в горизонтальной плоскости секций, блоков, столбов гидротехнических сооружений (плотин ГЭС) и иных крупных инженерных сооружений.
Карточка СИ
Номер в госреестре 71560-18
Наименование СИ Координатомеры ручные оптико-механические
Обозначение типа СИ ОМК-130-02
Изготовитель НПК "ФАЗА" ООО, г.Красноярск
Год регистрации 2018
Срок свидетельства 15.06.2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Координатомеры оптико-механические ОМК-130-02 (далее по тексту - координатомеры) предназначены для измерений относительных координат струны прямых и обратных отвесов, струнных створов, применяемых для контроля перемещений в горизонтальной плоскости секций, блоков, столбов гидротехнических сооружений (плотин ГЭС) и иных крупных инженерных сооружений.

Описание

Принцип действия координатомера основан на визировании струны отвеса с двух перпендикулярных направлений в плоскости горизонта и привязки линий визирования к прямоугольной системе координат, лежащей в данной плоскости, оси которой перпендикулярны линиям визирования.

Координатомер состоит визирной трубы, двух направляющих по оси X и оси Y с отсчет-ными линейками «грубо» и барабанами «точно». Все элементы конструкции крепятся на основании с элементами фиксации на рабочих местах (монтажных столиках).

Координатомер представляет собой неразборную оптико-механическую конструкцию. Для работы в условиях плохой видимости предусмотрена подсветка координатомера с блоком аккумуляторов и зарядным устройством.

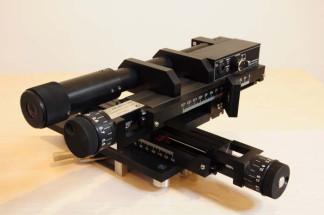

По согласованию с заказчиком, прибор может выпускаться с опорами и элементами крепления под существующие на объекте посадочные места. Общий вид координатомера в рабочем и транспортном положениях приведены на рисунке 1, рисунке 2 (а, б, с). Пломбирование координатомеров ОМК-130-02 не предусмотрено.

Место нанесения знака поверки

Программное обеспечение

отсутствует.

Рисунок 2 - Транспортное положение ОМК-130-02, габаритные размеры

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений по оси Х, мм

от 0 до 130

Диапазон измерений по оси Y, мм

от 0 до 130

Пределы допускаемой абсолютной погрешности измерений координат А, мм

±0,2

Таблица 3 - Основные технические характеристики

Одно деление линейной шкалы «грубо», мм

1

Одно деление шкалы барабана привода «точно», мм

0,05

Один оборот барабана привода «точно», мм

1

Кратность увеличения зрительной трубы

3

Пределы установки окуляра, дптр.

±4

Габаритные размеры в рабочем положении, (ШхВ*Г), мм, не более

350x150x350

Габаритные размеры в транспортном положении, (Ш^В^Г), мм, не более

350x150x160

Габаритные размеры защитного футляра, (Ш^В^Г), мм, не более

460x220x350

Масса изделия, кг, не более

4

Масса изделия в футляре, кг, не более

7

Продолжительность работы системы подсветки до полного разряда батареи питания, ч

8

Продолжительность зарядки батареи, ч

2

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

-    напряжение питающей сети, В

-    частота питающей сети, Гц

от -10 до +40 98 при +25 °С от 71,6 до 106,7 220±22 50±2

Средний срок службы, лет Средняя наработка на отказ, ч

10 10 000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации ФАНЕ.411729.001 РЭ типографским способом.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Координатомер ручной оптико-механический ОМК-130-02

-

1 шт.

Руководство по эксплуатации

ФАНЕ.201219.001 РЭ

1 экз.

Паспорт

ФАНЕ.201219.001 ПС

1 экз.

Методика поверки

18-18/023 МП

1 экз.

Свидетельство о поверке

-

1 экз.

Ящик укладочный (футляр)

-

1 шт.

Устройство зарядное системы подсветки (220 В, 50 Гц)

-

1 шт.

Поверка

осуществляется по документу 18-18/023 МП «Координатомеры ручные оптико-механические ОМК-130-02. Методика поверки», утвержденному ФБУ «Красноярский ЦСМ» 19.12.2017 г. Основное средство поверки:

Микроскоп видеоизмерительный универсальный ММ 320 с диапазоном измерений по оси Х от 0 до 200 мм, по оси Y от 0 до 100 мм, по оси Z от 0 до 150 мм с пределом допускаемой абсолютной погрешности измерений ±(0,003+(L/100) мм (рег. номер 39844-08);

Допускается применение аналогичных средств поверки, обеспечивающих метрологические характеристики поверяемых СИ с требуемой точностью.

Знак поверки наносится на коробку с блоком аккумуляторов и зарядным устройством в виде клейма и на свидетельство о поверке в виде наклейки со штрих-кодом.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ФАНЕ.201219.001ТУ Координатомер ручной оптико-механический ОМК-130-02. Технические условия

Зарегистрировано поверок 27
Поверителей 1
Актуальность данных 06.12.2024
