| Номер в госреестре | 71563-18 |
| Наименование СИ | Угломеры с нониусом |
| Изготовитель | "WOGEEL OU", Эстония |
| Год регистрации | 2018 |
| Срок свидетельства | 15.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Угломеры с нониусом (далее по тексту - угломеры) предназначены для измерений наружных и внутренних плоских углов контактным методом.
Принцип действия угломеров основан на совмещении линейки и основания с измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого плоского угла по шкалам основания и нониуса.
Угломеры в зависимости от модификации состоят из полудиска, с нанесенной на нем угловой шкалой, и сектора с нониусом или основания с опорной поверхностью, несущего круговую шкалу с нониусом, съемных линеек, угольника, микрометрической подачи и стопорного винта.
Угломеры выпускаются в следующих модификациях: 2-2, 3-5, которые отличаются пределами измерений и значением отсчета по нониусу.
Угломеры выпускаются под товарным знаком WOGEEL. Товарный знак наносится на полудиск или основание угломеров и на крышку футляра краской или методом лазерной маркировки, на паспорт типографским способом.

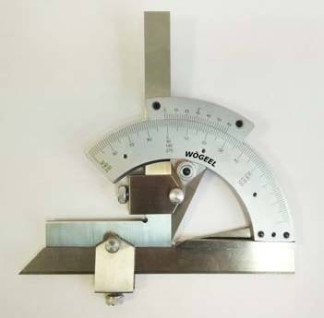

Общий вид угломеров представлен на рисунке 1.
&
' ЯЗЬ
б)
а) - Угломеры 2-2
б) - Угломеры 3-5
Рисунок 1 - Общий вид угломеров с нониусом Пломбирование угломеров с нониусом не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Угломеры 2-2 | Угломеры 3-5 | |
| Диапазон измерений: - наружных углов, ° - внутренних углов, ° | от 0 до 320 от 40 до 130 | от 0 до 360 |
| Цена деления шкалы основания, ° | 1 | 1 |
| Значение отсчета по нониусу, ' | 2 | 5 |
| Пределы допускаемой абсолютной погрешности измерений плоских углов, ' | ±2 | ±5 |
Таблица 2 - Основные технические характеристики
| Значение | ||
| Наименование характеристики | Угломеры 2-2 | Угломеры 3-5 |
| Допуски плоскостности и прямолинейности измерительных поверхностей, мкм: - длиной от 0 до 100 мм включ. | 3 | 3 |
| - длиной св. 100 до 200 мм включ. | 4 | 4 |
| - длиной св. 200 до 300 мм | - | 6 |
| Допуск параллельности измерительных поверхностей линейки, мкм: - длиной 150 мм | 8 | |
| - длиной 300 мм | - | 12 |
| Параметр шероховатости измерительных поверхностей Ra по ГОСТ 2789-73, мкм, не более | 0,2 | |
| Масса, кг, не более | 0,4 | |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +15 до +25 | |
| - относительная влажность воздуха, %, не более | 80 | |
| Средний срок службы, лет | 5 | |
| Примечание - Требования плоскостности и прямолинейности | не распространяются: на зону | |
| в 1 мм от краев, ограничивающих длину, для измерительных поверхностей до 150 мм; на зону | ||
| в 1,5 мм для измерительных поверхностей свыше 150 мм; на зону 0,2 мм вдоль краев плоских | ||
| измерительных поверхностей. | ||
наносится на футляр угломеров методом наклейки и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Угломер с нониусом | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | ОЦСМ 036196-2018 МП | 1 экз. в один адрес |
осуществляется по документу ОЦСМ 036196-2018 МП «ГСИ. Угломеры с нониусом. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 22.02.2018 г.
Основные средства поверки: меры плоского угла призматические 4-го разряда по Государственной поверочной схеме для средств измерений плоского угла, утвержденной Приказом Росстандарта от 19.01.2016 г. №22.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых угломеров с требуемой точностью.
Знак поверки наносится:
- в паспорт или свидетельство о поверке при первичной поверке;
- на свидетельство о поверке при периодической поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений плоского угла, утвержденная Приказом Росстандарта от 19.01.2016 г. №22
Техническая документация фирмы-изготовителя
