| Номер в госреестре | 71574-18 |
| Наименование СИ | Молотки ударные для модальных испытаний |
| Обозначение типа СИ | 086Е80, 086С01, 086С02, 086С03, 086С04, 086D05, 086D20, 086D50 |
| Изготовитель | "PCB Piezotronics", США |
| Год регистрации | 2018 |
| Срок свидетельства | 15.06.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Молотки ударные для модальных испытаний моделей 086Е80, 086С01, 086С02, 086С03, 086С04, 086D05, 086D20, 086D50 (далее - молотки) предназначены для измерений динамической силы, возбуждённой ударом молотка по испытуемому элементу конструкции (лопатки турбокомпрессоров, металлические листовые элементы, рамы автомобилей, детали машин).
Принцип действия молотка состоит в преобразовании пьезоэлектрическим преобразователем, установленным в ударной части молотка динамической силы, возникающей в момент удара молотка по испытуемой конструкции в электрический сигнал для дальнейшего измерения, преобразования, обработки и анализа.
Конструктивно молоток состоит из рукоятки с закреплённой на ней ударной части. Ударная часть состоит из бойка с закреплённым на нём пьезоэлектрическим преобразователем динамической силы, набора сменных наконечников различной твёрдости для реализации требуемого частотного диапазона ударного воздействия. На торце рукоятки молотка установлен электрический разъём BNC для кабельного подключения к регистрирующей аппаратуре.
Ударные молотки моделей 086Е80, 086С01, 086С02, 086С03, 086С04, 086D05, 086D20, 086D50 имеют однотипную конструкцию, различаются масса-габаритными параметрами, диапазоном измерений и коэффициентом преобразования.

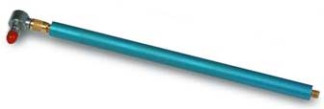

Общий вид средства измерений представлен на рисунках 1-4.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Модель 086Е80 | |
| Диапазон измерений силы, Н | от 1 до 222 |
| Диапазон рабочих частот, Гц | от 1 до 20000 |
| Номинальный коэффициент преобразования, мВ/Н | 22,5 |
| Отклонение от номинального коэффициента преобразования, %, не более | ±20 |
| Диаметр ударной части молотка, мм | 6,3 |
| Масса молотка, г | 4,8 |
| Условия эксплуатации: Диапазон рабочих температур, °С | от -20 до +80 |
| Средняя наработка на отказ, ч, не менее | 87600 |
| Средний срок службы, лет | 10 |
| Модель 086С01 | |
| Диапазон измерений силы, Н | от 1 до 350 |
| Диапазон показаний силы, Н | от 1 до 444 |
| Диапазон рабочих частот, Гц | от 1 до 9500 |
| Номинальный коэффициент преобразования, мВ/Н | 11,2 |
| Отклонение от номинального коэффициента преобразования, %, не более | ±15 |
| Диаметр ударной части молотка, мм | 15,7 |
| Масса молотка, г | 100 |
| Условия эксплуатации: Диапазон рабочих температур, °С | от -20 до +80 |
| Средняя наработка на отказ, ч, не менее | 87600 |
| Средний срок службы, лет | 10 |
| Модель 086С02 | |
| Диапазон измерений силы, Н | от 1 до 350 |
| Диапазон показаний силы, Н | от 1 до 444 |
| Диапазон рабочих частот, Гц | от 1 до 8000 |
| Номинальный коэффициент преобразования, мВ/Н | 11,2 |
| Отклонение от номинального коэффициента преобразования, %, не более | ±15 |
| Диаметр ударной части молотка, мм | 15,7 |
| Масса молотка, г | 160 |
| Условия эксплуатации: Диапазон рабочих температур, °С | от -20 до +80 |
| Средняя наработка на отказ, ч, не менее | 87600 |
| Средний срок службы, лет | 10 |
| Наименование характеристики | Значение |
| Модель 086С03 | |
| Диапазон измерений силы, Н | от 1 до 350 |
| Диапазон показаний силы, Н | от 1 до 2224 |
| Диапазон рабочих частот, Гц | от 1 до 8000 |
| Номинальный коэффициент преобразования, мВ/Н | 2,25 |
| Отклонение от номинального коэффициента преобразования, %, не более | ±15 |
| Диаметр ударной части молотка, мм | 15,7 |
| Масса молотка, г | 160 |
| Условия эксплуатации: Диапазон рабочих температур, °С | от -20 до +80 |
| Средняя наработка на отказ, ч, не менее | 87600 |
| Средний срок службы, лет | 10 |
| Модель 086С04 | |
| Диапазон измерений силы, Н | от 1 до 350 |
| Диапазон показаний силы, Н | от 1 до 4448 |
| Диапазон рабочих частот, Гц | от 1 до 8000 |
| Номинальный коэффициент преобразования, мВ/Н | 1,1 |
| Отклонение от номинального коэффициента преобразования, %, не более | ±15 |
| Диаметр ударной части молотка, мм | 15,7 |
| Масса молотка, г | 160 |
| Условия эксплуатации: Диапазон рабочих температур, °С | от -20 до +80 |
| Средняя наработка на отказ, ч, не менее | 87600 |
| Средний срок службы, лет | 10 |
| Модель 086D05 | |
| Диапазон измерений силы, Н | от 1 до 350 |
| Диапазон показаний силы, Н | от 1 до 22240 |
| Диапазон рабочих частот, Гц | от 1 до 5000 |
| Номинальный коэффициент преобразования, мВ/Н | 0,23 |
| Отклонение от номинального коэффициента преобразования, %, не более | ±15 |
| Диаметр ударной части молотка, мм | 25 |
| Масса молотка, г | 320 |
| Условия эксплуатации: Диапазон рабочих температур, °С | от -20 до +80 |
| Средняя наработка на отказ, ч, не менее | 87600 |
| Средний срок службы, лет | 10 |
| Наименование характеристики | Значение |
| Модель 086D20 | |
| Диапазон измерений силы, Н | от 1 до 350 |
| Диапазон показаний силы, Н | от 1 до 22240 |
| Диапазон рабочих частот, Гц | от 1 до 1000 |
| Номинальный коэффициент преобразования, мВ/Н | 0,23 |
| Отклонение от номинального коэффициента преобразования, %, не более | ±15 |
| Диаметр ударной части молотка, мм | 51 |
| Масса молотка, кг | 1,1 |
| Условия эксплуатации: Диапазон рабочих температур, °С | от -20 до +80 |
| Средняя наработка на отказ, ч, не менее | 87600 |
| Средний срок службы, лет | 10 |
| Модель 086D50 | |
| Диапазон измерений силы, Н | от 1 до 350 |
| Диапазон показаний силы, Н | от 1до 22240 |
| Диапазон рабочих частот, Гц | от 1 до 750 |
| Номинальный коэффициент преобразования, мВ/Н | 0,23 |
| Отклонение от номинального коэффициента преобразования, %, не более | ±15 |
| Диаметр ударной части молотка, мм | 76 |
| Масса молотка, кг | 5,5 |
| Условия эксплуатации: Диапазон рабочих температур, °С | от -20 до +80 |
| Средняя наработка на отказ, ч, не менее | 87600 |
| Средний срок службы, лет | 10 |
наносится на титульный лист паспорта типографским способом.
| Таблица 2 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Комплект молотка ударного для модальных испытаний | 086Е80, 086С01, 086С02, 086С03, 086С04, 086D05, 086D20, 086D50 | 1 компл. |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | 1 экз. | |
осуществляется по документу МП № 204/3-05-2018 «Молотки ударные для модальных испытаний моделей 086Е80, 086С01, 086С02, 086С03, 086С04, 086D05, 086D20, 086D50. Методика поверки», утвержденному ФГУП «ВНИИМС» 20 марта 2018 г.
Основные средства поверки: ГВЭТ 159-03-2009 «Поверочная сейсмометрическая вертикальная установка ПСВУ», рег. № 2.1.ZZM.0025.2012, Государственный вторичный эталон единиц виброперемещения в диапазоне значений от 110-8 до 210-3 м, виброскорости в диапазоне значений от 110-4 до 110-1 м/с и виброускорения в диапазоне значений от 3 10-2 до 2103 м/с2 в диапазоне значений частот от 2 до 20000 Гц, рег. № 2.1.ZZM.0331.2016, усилитель заряда «Bruel & Kjaer» 2525 (г/р № 36940-08). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы «PCB Piezotronics».
| Зарегистрировано поверок | 24 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
