| Номер в госреестре | 71577-18 |
| Наименование СИ | Приборы для определения сопротивления продавливанию |
| Обозначение типа СИ | SE 180, SE 181 |
| Изготовитель | "ABB AB / Lorentzen & Wettre", Швеция |
| Год регистрации | 2018 |
| Срок свидетельства | 15.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для определения сопротивления продавливанию SE 180, SE 181 (далее -приборы), предназначены для измерения избыточного давления в специальной камере приборов при проведении испытаний образцов бумаги, картона, волокнистых полуфабрикатов по методу, изложенному в ГОСТ 13525.8-86 «Полуфабрикаты волокнистые, бумага, картон. Метод определения сопротивления продавливанию».
Принцип действия приборов, содержащих блок измерителя избыточного давления, состоит в преобразовании с помощью тензодатчика давления, воздействующего на испытываемый образец, в электрический сигнал. Сигнал передаётся в электронный блок управления. Электронный блок принимает сигналы датчика, обрабатывает их и вычисляет текущее значение избыточного давления. Измеренное давление отображается на дисплее приборов и может быть распечатано с помощью печатающего устройства приборов. Результаты измерений используются для определения сопротивления продавливанию, мерой которого является значение давления, при котором разрушился образец, и другие характеристики по ГОСТ 13525.8-86.
Электронный блок управляет всеми операциями, производит обработку и сохранение полученных данных для вывода их на печать и ведения статистики. Для соединения с внешними устройствами приборы имеют интерфейс RS232. Встроенное печатающее устройство позволяет распечатывать результаты измерений на бумажной ленте.
Конструктивно приборы состоят из следующих основных узлов:
- нагнетательного насоса и электронного блока, расположенных внутри корпуса приборов;
- блока измерителя избыточного давления с камерой, заполненной глицерином;
- диафрагмы из эластичной упругой резины, установленной в отверстии камеры;
- измерителя избыточного давления с тензорезисторным датчиком, подключенным к блоку давления;
- электропневматического устройства для прижима краёв испытываемого образца (по кольцу) к отверстию камеры давления;
- печатающего устройства.
Приборы выпускаются в двух модификациях: SE 180 - для бумаги и SE 181 -для картона и гофрокартона. Модификации отличаются диапазоном измерений избыточного давления, прижимным устройством и усилием прижима образца.

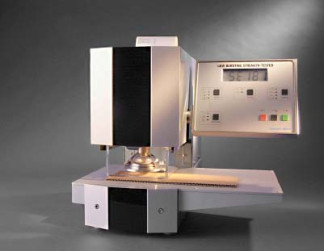

Внешний вид приборов представлен на рисунке!.
Приборы имеют в своем составе встроенное программное обеспечение (далее - ВПО). ВПО предназначено для обеспечения взаимодействия узлов прибора, проведения измерений, обработки, сохранения и экспорта измеренных величин.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ВПО приведены в таблице1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер ПО), не ниже | 2.26.02 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | SE 180 | SE 181 |
| Диапазон измерений избыточного давления, кПа | от 50 до 2000 | от 250 до 6000 |
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений избыточного давления, % | ±1 | |
| Дискретность измерений избыточного давления, кПа | 0,1 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация | SE 180 | SE 181 |
| Усилие прижима образца прижимным устройством, Н | от 2700 до 3100 | от 4700 до 5300 |
| Габаритные размеры, мм, не более: | ||
| - высота | 417 | |
| - ширина | 507 | |
| - глубина | 580 | |
| Масса, кг, не более | 41 | |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от +15 до +35 | |
| - относительная влажность воздуха, % | от 20 до 80 | |
| Параметры электрического питания: | ||
| - напряжение переменного тока, В | rsrs /-Ч + 10 % 220 -15 % | |
| - частота переменного тока, Гц | 50±1 | |
наносится на заднюю панель приборов в виде пленочной наклейки и на титульные листы руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор для определения сопротивления продавливанию SE | 1 шт. | |
| Кабель электропитания | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Кабель для подключения к персональному компьютеру | 1 шт. | |
| Запасной плавкий предохранитель | - | 1 шт. |
| Дискета с программным обеспечением для | 1 шт. | |
| синхронизации с персональным компьютером | - | |
| Запасные резиновые диафрагмы - для SE180, | 12 шт. | |
| - для SE181 | - | 3 шт. |
| Гидравлическая жидкость (глицерин) | - | 250 мл |
| Шприц для заполнения системы | 1 шт. | |
| гидравлической жидкостью | - | |
| Шланг для выпуска воздуха из системы | - | 1 шт. |
| Набор специального инструмента (гаечные ключи и вороток с храповиком для торцевых ключей) | 1 наб. | |
| Шаблон(ы) для определения стрелы выпучивания диафрагмы | 1 шт. | |
| Рулон бумаги для принтера | - | 5 шт. |
| Методика поверки | МП АПМ 49-17 | 1 экз. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
осуществляется по документу МП АПМ 49-17 «Приборы для определения сопротивления продавливанию SE 180, SE 181. Методика поверки», утвержденному ООО «Автопрогресс-М» «01» декабря 2017 г.
Основные средства поверки:
- рабочие эталоны 3-го разряда по ГОСТ Р 8.802-2012 - манометры деформационные, КТ 0,15;
- штангенциркуль ABSOLUTE DIGIMATIC серии 500, (0 - 300) мм, ПГ ±0,04 мм (рег. № 49805-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 13525.8-86 Полуфабрикаты волокнистые, бумага, картон. Метод определения сопротивления продавливанию
Техническая документация «ABB AB/Lorentzen & Wettre», Швеция
