| Номер в госреестре | 71581-18 |
| Наименование СИ | Измерители малых перемещений поверхностей |
| Обозначение типа СИ | IBIS-Rover, IBIS-FM |
| Изготовитель | "IDS GeoRadar S.R.L.", Италия |
| Год регистрации | 2018 |
| Срок свидетельства | 15.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители малых перемещений поверхностей IBIS-Rover, IBIS-FM (далее -измерители) предназначены для измерений медленных смещений поверхностей объектов контроля.
Измерители малых перемещений поверхностей IBIS-Rover, IBIS-FM - приборы, принцип действия которых основан на явлении интерференции волн: пучок радиоволн с помощью специального устройства разделяется на два или большее количество когерентных пучков. Каждый из пучков проходит различные оптические пути и направляется на приёмопередающую антенну, создавая интерференционную картину, по которой можно установить разность фаз интерферирующих пучков в данной точке картины. На измерителях установлено две антенны для реализации метода апертурного синтеза.
Апертурный синтез - интерференционный метод радионаблюдений, позволяющий получить высокое угловое разрешение при использовании сравнительно небольших антенн, разнесённых в пространстве, образующих совокупность радиоинтерферометров используя передвижение физической антенны вдоль прямой траектории с помощью позиционирующего устройства. Сигналы от двух антенн имеют одну и ту же фазу, и измерительный датчик регистрирует отражённый усиленный сигнал от контролируемой поверхности. При изменении положения источника отражения относительно базы, радиоволны от источника будут возвращаться на антенны с разной фазой. Анализ этих изменений даёт данные о смещении объекта путём сравнения информации о фазе отражённых сигналов от контролируемой поверхности объекта. Информация накапливается в результате последовательных циклов измерений. Один цикл измерений - это измерения, выполненные за один проход каретки с измерительным датчиком по направляющей позиционирующего устройства. Величина измеряемого смещения пропорциональна разности фаз радиосигнала, чем больше разность фаз, тем больше смещение контролируемой поверхности объекта. Знак детектируемой разности фаз зависит от направления перемещения контролируемой поверхности объекта.
Измерители имеют модульную компоновку и могут монтироваться на подвижное шасси (модификация IBIS-Rover) или устанавливаться стационарно (модификация IBIS-FM).
Основным компонентом является регистрирующий блок в составе позиционирующего устройства, измерительного датчика, антенн и ориентирующей камеры.
Позиционирующее устройство служит опорой для измерительного датчика и обеспечивает ориентацию главного луча антенн по возвышению в направлении к наблюдаемому участку и представляет собой алюминиевую направляющую, длина которой составляет 1,5 м для модификации IBIS-Rover и 2,5 м для модификации IBIS-FM, с кареткой измерительного датчика; каретка перемещается вдоль направляющей с управлением от шагового электродвигателя. Позиционирующее устройство IBIS-Rover имеет привод от электродвигателя и может поворачиваться. Кроме того, программное обеспечение «IBIS Controller» имеет функцию изменения наклона датчика и подъема каретки посредством привода позиционирующего устройства.
Измерительный датчик генерирует, передаёт, принимает и регистрирует сигнал. Он размещён в жёстком корпусе и установлен на каретке позиционирующего устройства. Перемещение датчика позволяет использовать технологию прибора с синтезированной апертурой (РСА) с получением двухмерного изображения по заданному варианту.
Датчик снабжён следующими интерфейсами:
- 1 разъем USB типа B на задней стороне датчика;
- 12-полюсный разъем электропитания;
- 2 фланца, с четырьмя резьбовыми отверстиями каждый, на передней стороне корпуса для подключения антенн;
- 1 направляющая типа «ласточкин хвост» на верхе корпуса для крепления оптического
визира;
- 1 резьбовое отверстие на нижней стороне датчика для его крепления на штативе (для использования автономно);
- 4 защёлки на нижней стороне датчика для его крепления на линейном сканере.
Две антенны Ku-диапазона вертикальной поляризации необходимы для передачи и приёма радиосигналов измерительным датчиком. На антеннах установлены кронштейны для крепления к фланцам измерительного датчика.
Ориентирующая камера служит для определения границ участка измерений. Она работает во время открытой сессии программного обеспечения «IBIS Controller», когда пользователю необходимо вручную задать границы участка.
Измерительная информация регистрируется в персональном компьютере (ПК) с предустановленным управляющим и регистрирующим программным обеспечением «IBIS Controller». Этот ПК используется для управления измерительным датчиком, позиционирующим устройством и другими дополнительными компонентами, контроля электропитания системы и обеспечения связи между полевыми устройствами и ПО обработки «IBIS Guardian».
Энергоблок в составе блока питания, батарейного блока и генератора выполняет функции электропитания и управления для регистрирующего блока и других устройств, таких как антенна Wi-Fi и метеостанция.

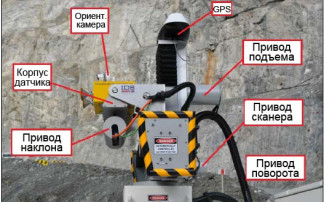

Общий вид измерителей малых перемещений поверхностей представлен на рисунках 1 - 2.
| /?\See operation manual | $\ Danger high voltage! |
| PN 85252l| IBIS-KU SENSOR nnn-nn-nnnnn | ART 352535 IBIS-FM SN nnn-nn-nnnnnn |
| IDS GeoRad^^^ | IDS GeoRadar srl Via A. Righi, 1-2, 56121 PISA (Italy) www.id3georaJar.co m |
| HADE IN ITALY n-iuee: гпбюанномзза |
| /?\5ее operation manual | /§\ Danger high voltage! |
| PN 852521 IBIS-KU SENSOR | ART 652532 IBIS Rover SN nnn-nn-nnnnnn |
| IDS GeoRad^^^ | IDS GecRadar srl Via A. Righi, 1-2, 56121 PISA {Italy) www.idsgeorada r.com |
| MADE IN ITALY №RAEE: ГТШЫНХНDOS353 |
Рисунок 3 - Общий вид идентификационных табличек
В процессе эксплуатации, приборы не предусматривают механических и электронных внешних регулировок. Изготовителем предусмотрена пломбировка от вскрытия измерительного датчика специальными одноразовыми наклейками.
Измерители перемещений поддерживают работу с программным обеспечением (далее -ПО) мобильного ПК управления «IBIS Controller», а также ПО «IBIS Guardian» устанавливаемом на удалённый ПК.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационное наименование ПО | IBIS Controller | IBIS Guardian |
| Номер версии (идентификационный номер ПО), не ниже | 04.02.002 | 3.5.0 |
| Цифровой идентификатор ПО | 92460AAD | D9EF3E9E |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 |
Таблица 2 -Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения перемещений за один цикл измерений, мм | ±4,38 |
| Пределы допускаемой абсолютной погрешности измерений перемещений между двумя последовательными циклами измерений (при доверительной вероятности 0,67), мм | ±0,2^ |
| ^ - для поверхностей с высокой отражающей способностью - «сигнал/шум» >50 дБ | |
Таблица 3 -Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация | IBIS-Rover | IBIS-FM |
| Диапазон частот, ГГц | от 17,1 до 17,3 | |
| Угол обзора, ° | 270 | 80 |
| Рабочая дальность при измерении перемещений, м | от 50 до 3500 | от 10 до 4500 |
| Напряжение питания переменного тока, В | 110/230+ | 10 % -15 % |
| Диапазон рабочих температур, °С | от -20 (-50) | 1) до +55 |
| Габаритные размеры (Ш*ДхВ), мм, не более: - регистрирующий блок | 1550х800х18902) | 2550x400x520 |
| - измерительный датчик | 375x270x115 | 375x270x115 |
| Масса, кг, не более: - регистрирующий блок | 350 | 54 |
| - измерительный датчик | 10 | 10 |
| ^ - с пакетом для низких температур 2) - высота с установленной стойкой метеостанции 3400 мм | ||
наносится типографским способом на титульный лист руководства по эксплуатации.
| Таблица 4 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество, ед. |
| Позиционирующее устройство | - | 1 |
| Измерительный датчик | - | 1 |
| Антенны | - | 1 |
| Ориентирующая камера | - | 1 |
| Портативный ПК | - | 1 |
| Блок питания | - | 1 |
| Батарейный блок | - | 1 |
| Наименование | Обозначение | Количество, ед. |
| Генератор | - | 1 |
| Установочный комплект 1) | - | 1 |
| Подвижное шасси 2) | - | По заказу |
| Аппаратура геодезическая спутниковая | - | По заказу |
| Солнечные панели | - | По заказу |
| Камера Eagle-Vision | - | По заказу |
| Метеостанция | - | По заказу |
| Система передачи данных по радиоканалу Wi-Fi | - | По заказу |
| Сирена | - | По заказу |
| Обогреватель | - | По заказу |
| Методика поверки | МП АПМ 51-17 | 1 |
| Руководство по эксплуатации на русском языке | - | 1 |
| 1) - для модификации IBIS-FM 2) - для модификации IBIS-Rover 3) - по заказу потребителя |
осуществляется по документу МП АПМ 51-17 «Измерители малых перемещений поверхностей IBIS-Rover, IBIS-FM. Методика поверки», утверждённому ООО «Автопрогресс-М» «17» ноября
2017 г.
Основные средства поверки:
- микрометр гладкий с ценой деления 0,01 мм типа МК, (0 - 25) мм, КТ2 (рег. № 287-02). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «IDS GeoRadar srl» Италия
