| Номер в госреестре | 71583-18 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТБМО-110 УХЛ1 |
| Изготовитель | ОАО "Раменский электротехнический завод "Энергия", г.Раменское |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТБМО-110 УХЛ1 (далее - трансформаторы), предназначены для масштабного преобразования силы тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на явлении взаимной индукции. Трансформаторы тока ТБМО-110 УХЛ1 являются масштабными преобразователями. Первичная обмотка - цельносварная алюминиевая без переключателя числа витков. Трансформаторы имеют две измерительные и три защитные вторичные обмотки на различные нагрузки и классы точности. Вторичные обмотки выполнены из медного провода. Измерительная обмотка 1И1-1И2 предназначена для коммерческого учета электроэнергии в системе АСКУЭ, обмотка 2И1-2И2 служит для измерений, обмотки 3И1-3И2, 4И1-4И2, 5И1-5И2 -для защиты. Сердечники с обмотками размещены в металлическом корпусе, заполненном маслом. Изоляция между первичной и вторичными обмотками - бумажнобарьерная. Выводы вторичных обмоток подключены к: клеммам контактных коробок на корпусе трансформатора. Сверху на корпусе расположена фарфоровая покрышка с металлическим маслорасширителем и масляным затвором.

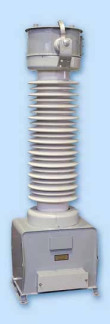

Общий вид средства измерений приведен на рисунке 1.
% !-V„ -
отсутствует.
Таблица 1 - Метрологические характеристики
| Параметр | Значения |
| Номинальное напряжение, кВ | 110 |
| Наибольшее рабочее напряжение, кВ | 126 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток для обмотки Ш1-Ш2, А - для заводских номеров 275, 279, 282, 300, 622, 646, 694, 707, 710, 722, 726, 733, 742, 749, 760, 762, 784, 788; | 200 |
| - для заводских номеров 796, 799, 801, 802, 832, 833, 834, 835, 836, 837, 838, 844, 845, 848, 849; | 300 |
| - для заводских номеров 783, 787, 789. | 400 |
| Номинальный первичный ток для обмотки 2И1-2И2, А | 600, 1200 |
| Номинальный первичный ток для обмоток 3И1-3И2, 4И1-4И2, 5И1-5И2, А | 600, 1200 |
| Номинальный вторичный ток, А - для обмотки 1И1-1И2 | 1 |
| - для обмоток 2И1-2И2, 3И1-3И2, 4И1-4И2, 5И1-5И2 | 5 |
| Класс точности вторичных обмоток - для обмотки 1И1-1И2 | 0,2S |
| - для обмотки 2И1-2И2 | 0,5S |
| - для обмоток 3И1-3И2, 4И1-4И2, 5И1-5И2 | 5Р |
| Номинальная вторичная нагрузка обмоток, ВА - для обмотки 1И1-1И2 | 2,0 |
| - для обмотки 2И1-2И2 | 20 |
| - для обмоток 3И1-3И2, 4И1-4И2, 5И1-5И2 | 30 |
| Номинальный коэффициент безопасности приборов КБном вторичной обмоток, не более - для обмотки 1И1-1И2 | 10 |
| - для обмотки 2И1-2И2 | 15 |
| Номинальная предельная кратность Кном вторичных обмоток для защиты, не менее - для обмоток 3И1-3И2, 4И1-4И2, 5И1-5И2 | 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Условия эксплуатации по ГОСТ 15150-69 | УХЛ1 |
наносится на эксплуатационную документацию типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока (зав. №№ 275, 279, 282, 300, 622, 646, 694, 707, 710, 722, 726, 733, 742, 749, 760, 762, 783, 784, 787, 788, 789, 796, 799, 801, 802, 832, 833, 834, 835, 836, 837, 838, 844, 845, 848, 849). | ТБМ0-110 УХЛ1 | 36 шт. |
| Паспорт | 36 шт. |
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013 (трансформатор тока измерительный лабораторный ТТИ-5000.51);
Прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08;
Магазин нагрузок МР 3027, регистрационный номер в Федеральном информационном фонде 34915-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТБМО-110 УХЛ1
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
| Зарегистрировано поверок | 47 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
