Трансформаторы тока ТФЗМ 110Б-IIIУ1 и ТФЗМ 110Б-IIУ1, 71584-18

Назначение

Трансформаторы тока ТФЗМ 110Б-ШУ1 и ТФЗМ 110Б-ПУ1 (далее - трансформаторы), предназначены для масштабного преобразования силы тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам в электросетях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов основан на явлении взаимной индукции.

Трансформаторы состоят из первичной и вторичных обмоток, изолированных кабельной бумагой и помещенных в фарфоровую покрышку, заполненную трансформаторным маслом. Первичная обмотка имеет секции, которые с помощью перемычек соединяются последовательно, параллельно или последовательно-параллельно, что позволяет переключать коэффициент трансформации в отношении 1:2. Вторичные обмотки намотаны на тороидальные магнитопроводы, изолированы друг от друга и заключены в общую изоляцию из кабельной бумаги.

Выводы первичной обмотки укреплены в фарфоровой покрышке. Крепление фарфоровой покрышки к основанию механическое. Уплотнение соединений достигается за счет прокладок из маслостойкой резины.

Основание трансформатора представляет собой сварную коробку из стального листа, в которой расположен клеммник с выводами вторичных обмоток. Рядом с выводами располагается болт для гальванического контакта с корпусом основания. Выводы закрыты крышкой, на которой укреплена табличка технических данных. В нижней части имеется отверстие для установки кабельной муфты. На боковой поверхности основания расположен масловыпускной патрубок. С этой же стороны располагается болт заземления. Для подъема трансформатора на основании имеются четыре металлические петли.

Роль маслорасширителя выполняет часть полости фарфоровой покрышки между поверхностью масла и крышкой трансформатора. Все отверстия надежно уплотнены для предотвращения попадания внутрь влаги. Для очистки от влаги и пыли воздуха, поступающего в трансформатор, на крышке трансформатора установлен силикагелевый воздухоосушитель с масляным затвором.

Для наблюдения за уровнем масла установлен маслоуказатель, который электрически соединен с крышкой трансформатора и выводом первичной обмотки. Маслоуказатель имеет три контрольные черты - верхняя из них соответствует уровню масла в неработающем трансформаторе при верхнем рабочем значении температуры, средняя - при +20 °С, нижняя -при нижнем рабочем значении температуры.

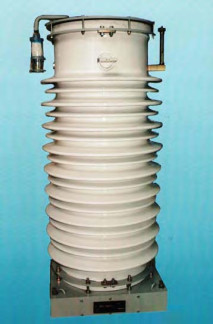

Общий вид средства измерений приведен на рисунке 1.

Рисунок 1 - Общий вид средства измерений

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на эксплуатационную документацию типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

Основные средства поверки:

Рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013 (трансформатор тока измерительный лабораторный ТТИ-5000.51);

Прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08;

Магазин нагрузок МР 3027, регистрационный номер в Федеральном информационном фонде 34915-07.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ 110Б-ШУ1 и ТФЗМ 110Б-НУ1

ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
