| Номер в госреестре | 71587-18 |
| Наименование СИ | Анализаторы инкубаторов |
| Обозначение типа СИ | INCU II |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2018 |
| Срок свидетельства | 15.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы инкубаторов INCU II предназначены для измерений параметров окружающей среды (температуры, влажности, скорости потока воздуха и уровня звука) детских инкубаторов, транспортировочных инкубаторов и инфракрасных обогревателей.
Принцип действия основан на измерении первичными преобразователями параметров окружающей среды и преобразовании их в соответствующие электрические сигналы.
Анализаторы инкубаторов INCU II предназначены для использования в лабораториях, за пределами зоны ухода за пациентами.
Конструктивно анализаторы инкубаторов INCU II состоят из электронного блока и комплекта подключаемых к нему первичных преобразователей - датчиков. Электронный блок обрабатывает поступающие от датчиков сигналы. Результаты измерений отображаются на встроенном экране в соответствующих единицах величин.
Анализаторы инкубаторов INCU II изготавливаются в двух модификациях - с функцией Bluetooth и без неё и имеют обозначения INCU II-ВТ и INCU II-NO ВТ соответственно.

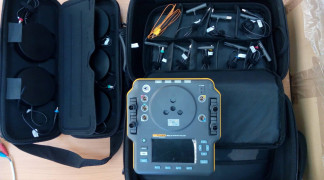

Общий вид анализаторов инкубаторов INCU II в комплектации со всеми датчиками представлен на рисунке 1.
Для предотвращения от несанкционированного проникновения внутрь прибора применяется одноразовая разрушающаяся наклейка.
Рисунок 2 - Схема пломбировки анализаторов инкубатора INCU II от несанкционированного доступа
Встроенное программное обеспечение (ПО) устанавливается на предприятии -изготовителе и предназначено для обработки измерительной информации, поступающей от первичных преобразователей, выбора режимов работы анализаторов инкубаторов INCU II, а также проведения настройки и калибровки.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | INCU II Incubator Analyzer |
| Номер версии (идентификационный номер) ПО | не ниже 1.09 |
| Цифровой идентификатор ПО | - |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры датчиками в виде щупов, °С | от 0 до +50 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений температуры датчиками в виде щупов, °С | ±0,05 |
| Диапазон измерений температуры датчиками в виде черных дисков, °С | от 0 до +49,99 |
| Пределы допускаемой абсолютной погрешности измерений температуры датчиками в виде черных дисков, °С | ±0,2 |
| Диапазон измерений температуры термопарой, °С | от -5 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры термопарой, °С | ±2,0 |
| Диапазон измерений относительной влажности, % | от 5 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, % ОВ | ±3,0 |
| Диапазон измерений скорости воздушного потока, м/с | от 0,2 до 2,0 |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с | ±(0,1+0,1V) 1 |
| Диапазон измерений уровня звука, дБ | от 30 до 100 |
| Пределы допускаемой абсолютной погрешности измерений уровня звука, дБ | ±5,0 |
| Частотная характеристика канала измерений уровня звука в диапазоне, Гц | 2 класс по ГОСТ Р 53188.1-2008 в диапазоне от 31,5 до 8000 |
| ^ V - измеряемое значение скорости, м/с | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов измерений температуры датчиками в виде щупов (черных дисков) | 5 |
| Количество каналов измерений температуры термопарой (температура на поверхности) | 1 |
| Количество каналов измерений относительной влажности | 1 |
| Количество каналов измерений скорости воздушного потока | 1 |
| Количество каналов измерений уровня звука | 1 |
| Габаритные размеры (электронного блока) ДХШ*В, мм | 230x210x60 |
| Масса общая, кг | 3,9 |
| Параметры электрического питания: - напряжение постоянного тока (от аккумулятора), В | 7,4 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность, % | от +10 до +40 от 84 до 106,7 от 10 до 90 |
| Температура транспортирования и хранения, °С | от -20 до +60 |
наносится на лицевую панель с помощью наклейки, а также на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор инкубаторов | INCU II | 1 шт. |
| Датчик температуры в виде щупа | - | 5 шт. |
| Датчик температуры в виде черного диска | - | 5 шт. |
| Термопара тип К | - | 1 шт. |
| Датчик воздушного потока | - | 1 шт. |
| Датчик влажности | - | 1 шт. |
| Датчик звукового давления | - | 1 шт. |
| Установочная подушка | - | 1 шт. |
| Штатив | - | 4 шт. |
| USB-кабель | - | 1 шт. |
| Адаптер питания | - | 1 шт. |
| Футляр | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-4663-442-2018 | 1 экз. |
осуществляется по документу РТ-МП-4663-442-2018 «ГСИ. Анализаторы инкубаторов INCU II. Методика поверки», утверждённому ФБУ «Ростест-Москва» 27 апреля 2018 г.
Основные средства поверки:
- термостаты переливные прецизионные ТПП-1 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 33744-07);
- измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 19736-11);
- термопреобразователи сопротивления 3 разряда по ГОСТ 8.558-2009 в диапазоне от минус 5 до плюс 60 °С;
- генератор влажного воздуха HygroGen (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 32405-11);
- усилитель измерительный Nexus мод. 2692 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 43778-10);
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS-360 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 45344-10);
- мультиметр цифровой FLUKE 8846A (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 57943-14);
- капсюль микрофонный измерительный конденсаторный 4145 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 39512-08);
- установка аэродинамическая измерительная ЭМС-01/60 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 34647-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы «Fluke Corporation» США
