| Номер в госреестре | 71590-18 |
| Наименование СИ | Калибраторы давления |
| Обозначение типа СИ | 2271A |
| Изготовитель | "FLUKE Calibration", США |
| Год регистрации | 2018 |
| Срок свидетельства | 15.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы давления 2271A (далее - калибраторы) предназначены для измерений абсолютного и избыточного давления жидкости и газа, в том числе разряжения газообразных сред, а так же электрического тока и напряжения.
Калибраторы соответствуют рабочим эталонам давления 1-го или 2-го разрядов по ГОСТ Р 8.802-2012 или 3-го разряда по ГОСТ Р 8.840-2013.
Принцип действия калибраторов основан на преобразовании измеряемого давления в частотный информативный параметр выходного сигнала первичного преобразователя, расположенного в прецизионном измерительном модуле, с последующим преобразованием электрического сигнала модуля в индикацию результатов измерений на дисплее. Конструктивно, калибраторы состоят из электронного устройства с дисплеем в металлическом корпусе и прецизионных измерительных модулей давления(РМ200), размещенных в том же корпусе в специальной нише, вмещающей 2 модуля одновременно. С калибраторами могут использоваться 19 прецизионных модулей избыточного и 2 модуля абсолютного давления, обеспечивающие широкий диапазон измеряемого и задаваемого избыточного и абсолютного давления.
Сдвоенные вертикальные присоединительные патрубки обеспечивают подсоединение испытываемых, калибруемых или поверяемых приборов давления. Электрическое питание и измерение выходного тока или напряжения тестируемых датчиков давления обеспечивается встроенным электрическим модулем (ЕММ). Процесс калибровки средств измерений давления осуществляется посредством HART протокола. Калибраторы оснащены устройством точной встроенной регулировки подаваемого от внешнего источника давления. Измеряемая среда -сухой чистый воздух или азот (99,5 %).
Калибраторы оснащены дистанционным управляющим устройством с интерфейсами Ethernet, RS-232 и USB.

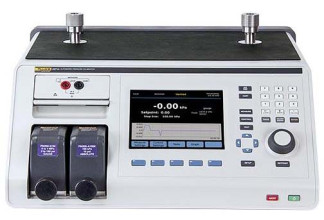

Общий вид калибратора показан на рисунке 1.
Встроенное ПО Firmware осуществляет функции сбора, хранения, обработки и представления измерительной информации. Также встроенное ПО обеспечивает интерфейс пользователя, при помощи которого осуществляются такие функции, как выбор пользователем единиц измерений, разрядности отображения результатов измерений, скорости измерений, языка меню и другие.
При помощи внешнего программного обеспечения FLUKE Calibration COMPASS, осуществляется интерфейс пользователя через персональный компьютер и представление результатов измерений в виде графиков, таблиц и протоколов.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Тип ПО | встроенное | внешнее |
| Идентификационное наименование ПО | Firmware | FLUKE Calibration COMPASS |
| Номер версии (идентификационный номер) ПО | не ниже V1.0 | не ниже V1.0.59 |
| Уровень защиты программного | обеспечения от | преднамеренных |
непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
приведены в таблицах 2 и 3. Диапазон измерений и пределы основной допускаемой приведенной погрешности калибраторов обуславливается сменными модулями давления РМ200 (таблица 2).
Таблица 2 - Метрологические характеристики калибраторов с модулями давления PM200
| Обозначение модуля | Диапазоны измерений | Пределы допускаемой приведенной погрешности измерений давления, % диапазона измерений |
| PM200-A100K | абсолютного давления от 2 до 200 кПа | ±0,10 % |
| PM200-A200K | абсолютного давления от 2 до 100 кПа | ±0,10 % |
| PM200-BG2.5K | избыточного давления-разрежения от -2,5 до 2,5 кПа | ±0,20 % |
| РМ200-BG35K | избыточного давления-разрежения от -35 до 35 кПа | ±0,05 % |
| РМ200-BG40K | избыточного давления-разрежения от -40 до 40 кПа | ±0,05 % |
| РМ200-BG60K | избыточного давления-разрежения от -60 до 60 кПа | ±0,05 % |
| РМ200-BG100K | избыточного давления-разрежения от -100 до 100 кПа | ±0,02 % |
| РМ200-BG200K | избыточного давления-разрежения от -100 до 200 кПа | ±0,02 % |
| РМ200-BG250K | избыточного давления-разрежения от -100 до 250 кПа | ±0,02 % |
| Обозначение модуля | Диапазоны измерений | Пределы допускаемой приведенной погрешности измерений давления, % диапазона измерений |
| РМ200-С400К | избыточного давления от 0 до 400 кПа | ±0,02 % |
| РМ200^700К | избыточного давления от 0 до 700 кПа | ±0,02 % |
| РМ200^Ш | избыточного давления от 0 до 1 МПа | ±0,02 % |
| РМ200^1.4М | избыточного давления от 0 до 1,4 МПа | ±0,02 % |
| РМ200-G2M | избыточного давления от 0 до 2 МПа | ±0,02 % |
| РМ200^2.5М | избыточного давления от 0 до 2,5 МПа | ±0,02 % |
| РМ200^3.5М | избыточного давления от 0 до 3,5 МПа | ±0,02 % |
| РМ200-G4М | избыточного давления от 0 до 4 МПа | ±0,02 % |
| РМ200-G7M | избыточного давления от 0 до 7 МПа | ±0,02 % |
| РМ200-G10M | избыточного давления от 0 до 10 МПа | ±0,02 % |
| РМ200-G14М | избыточного давления от 0 до 14 МПа | ±0,02 % |
| РМ200-G20M | избыточного давления от 0 до 20 МПа | ±0,02 % |
| Примечания: 1. Допускается применение калибраторов с диапазонами измерений в других единицах измерения давления, допущенных к применению в РФ. 1. Погрешность в режиме измерений избыточного давления соответствует указанной, при предварительной корректировке нулевого значения. | ||
Таблица 3 - Метрологические характеристики калибратора с электрическим модулем EM300
| Наименование характеристики | Значение |
| Электрический модуль EM300 | |
| Диапазон измерений постоянного напряжения, В | 30 |
| Диапазон измерений постоянного тока, мА | 24 |
| Пределы допускаемой абсолютной погрешности измерений постоянного напряжения, В | ±(0,01 % от ИВ +0,002 В) |
| Пределы допускаемой абсолютной погрешности измерений постоянного тока, мА | ±(0,01 % от ИВ +0,002 мА) |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания, В | 220 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность % | до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Габаритные размеры, не более, мм: | |
| - длина | 330 |
| - ширина | 330 |
| - высота | 305 |
| Масса, кг, не более | 15 |
| Рабочая среда | Воздух, азот (99,5%) |
| Срок службы, лет, не менее | 10 |
| Наработка до метрологического отказа, ч | Не ниже 50000 |
наносится на титульный лист паспорта типографским способом Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | обозначение | Количество |
| Калибратор давления | 2271A | 1 шт. |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 202-017-2017 | 1 экз. |
| Комплект труб и фитингов 2271А-ЫРТ-НС20 | 1 комплект | |
| Комплект труб и фитингов 2271А-ЫРТ-РЗК | 1 комплект | |
| Комплект труб и фитингов 2271А-BSP-HC20 | 1 комплект | |
| Комплект труб и фитингов 2271А-BSP-РЗК | 1 комплект | |
| Резьбовые адаптеры | По запросу | |
| Устройства создания давления | По запросу | |
| Транспортный кейс | По запросу | |
осуществляется по документу МП 202-017-2017 «Калибраторы давления 2271A. Методика поверки», утвержденному ФГУП «ВНИИМС» 22.05.2017 г.
Основные средства поверки:
Манометры грузопоршневые МП-6; МП-60; МП-600 (Регистрационный № 52189-16) Манометры грузопоршневые МП-2,5 (Регистрационный № 58794-14)
Манометры цифровые МТ-210 (Регистрационный № 18413-02)
Манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03)
Мультиметр цифровой прецизионный 8508А (Регистрационный № 25984-14)
Манометр грузопоршневой 2000 (Регистрационный № 28674-05)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска каучукового клейма наносится на корпус прибора и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.802-2012 ГСП. Государственный первичный эталон и государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1106 Па.
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10'16 * 30 А».
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
Техническая документация, предоставленная предприятием-заявителем.
