| Номер в госреестре | 71591-18 |
| Наименование СИ | Система измерительная для стендовых испытаний узлов и агрегатов вертолетов |
| Обозначение типа СИ | СИСТ-66 |
| Изготовитель | ООО "ПКЦ Системы ТРИАЛ", г.Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная для стендовых испытаний узлов и агрегатов вертолетов СИСТ-66 (далее - система) предназначена для измерений коэффициента рассогласования тензомоста, угла, температуры, частоты переменного тока, а также для регистрации и отображения результатов измерений и расчетных величин.
Принцип действия системы основан на преобразовании аналоговых электрических сигналов, поступающих с первичных измерительных преобразователей, в цифровой код и дальнейшей их программной обработке с целью получения значений измеряемых физических величин. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК коэффициента рассогласования тензомоста
Принцип действия ИК основан на преобразовании аналогового сигнала от тензомоста в цифровой код, с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК, результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК угла
Принцип действия ИК основан на обработке цифрового сигнала от датчика угла с последующим вычислением ПЭВМ значений измеряемого угла по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор.
ИК температуры
Принцип действия ИК температуры основан на преобразовании аналогового сигнала от термометров сопротивления в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК частоты переменного тока
Принцип действия ИК основан на компьютерной обработке электрического сигнала, пропорционального измеряемого коэффициента рассогласования тензомоста, разложении его в ряд Фурье и выделении основной гармоники.
Конструктивно система представляет собой стойку управления с размещенными в ней блоком согласования датчиков (БСД), блоками питания и ПЭВМ, внутри которой смонтирован аналого-цифровой преобразователь (АЦП). Блок нормирующих преобразователей (БНП), шкаф измерительный температуры с размещенным в нем многоканальным регулятором температуры «Термодат-22М2» выполнены в отдельном корпусе и расположены на испытательном стенде. Термометры сопротивления ТС742С (регистрационный номер в Федеральном информационной фонде 41202-09), устанавливаются на испытуемый образец. Датчики угла FVS58N устанавливаются на испытуемый образец.
Система включает следующие типы измерительных каналов (ИК):
- ИК коэффициента рассогласования тензомоста;
- ИК угла;
- ИК температуры;
- ИК частоты переменного тока.
По условиям эксплуатации СИСТ-66 удовлетворяет требованиям группы 2 по ГОСТ 22261-94 с диапазоном рабочих температур от 10 до 30°С и относительной влажностью окружающего воздуха до 80% при температуре 25°С.
Общий вид стойки управления системы, место нанесения знака утверждения типа представлены на рисунке 1.

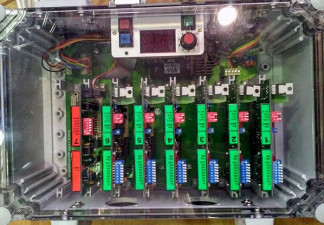

Общий вид других компонентов системы представлен на рисунках 2-5.
Защита от несанкционированного доступа предусмотрена в виде специального замка на дверце стойки управления, запираемого ключом (рисунок 5).
Пломбирование системы не предусмотрено.
Работа системы осуществляется под управлением специализированного программного обеспечения (СПО) Гарис в среде операционной системы «MSWindows», обеспечивающего циклический сбор измерительной информации от ИК системы; расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов градуировки и тестирования (поверки) ИК системы. Алгоритм вычисления цифрового идентификатора - MD5.
Уровень защиты СПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | GarisGrad.dll | GarisAspf.dll | Gari sInterpreter. dll |
| Номер версии (идентификационный номер) ПО | 0.0.0.147 | 0.0.0.147 | 0.0.0.148 |
| Цифровой идентификатор ПО | 1f4635a21a99f1273d ff5e796bee6ff9 | 194871dff7167e72203 29133 77f 6a8a0 | 1b81ee91d1a68a1b6 f6f04c06b434198 |
| Другие идентиф икационные данные, если имеются | Библиотека фильтрации, градуировочных расчетов | Библиотека вычисления амплитуды, статики, фазы, частоты и других интегральных параметров сигнала | Библиотека формул вычисляемых каналов |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений угла, градус | от -5 до +5 |
| Пределы допускаемой абсолютной погрешности измерений угла, ° | ±0,4 |
| Количество ИК угла, шт. | 1 |
| Диапазон измерений коэффициента рассогласования тензомоста, мВ/В | от -2 до +2 |
| Пределы допускаемой относительной погрешности измерений коэффициента рассогласования тензомоста, % | ±1,0 |
| Количество ИК коэффициента рассогласования тензомоста, шт. | 4 |
| Диапазон измерений температуры, °С | от 0 до 120 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±5,0 |
| Количество ИК температуры, шт. | 4 |
| Диапазон измерений частоты переменного тока, Гц | от 1 до 5 включ.; св. 5 до 50 включ. |
| Пределы допускаемой приведенной (к верхнему пределу) погрешности измерений частоты переменного тока, % | ±0,5 |
| Количество ИК частоты переменного тока | 1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220+22 50±1 |
| Наименование характеристики | Значение |
| Максимальная потребляемая мощность, В-А, не более | 500 |
| Габаритные размеры, (длинахширинахвысота), мм, не более: | |
| - стойки управления | 600x600x1700 |
| - блока нормирующих преобразователей | 300x250x165 |
| - шкафа измерительного температуры | 300x250x165 |
| - датчика угла FVS58N | 85x70x60 |
| - термометра сопротивления ТС742С | 2000x15x5 |
| Масса, кг, не более: | |
| - стойки управления | 145,0 |
| - блока нормирующих преобразователей | 2,5 |
| - шкафа измерительного температуры | 2,0 |
| - датчика угла FVS58N | 0,4 |
| - термометра сопротивления ТС742С | 0,2 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25°С, % - атмосферное давление, кПа | от 10 до 30 от 30 до 80 от 97,3 до 104,6 |
наносится на стойку управления в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование СИ | Обозначение | Количество |
| 1 Блок нормирующих преобразователей БНП, в том числе: | СТ820.40.00.000 | 1 |
| 1.1 Преобразователь НПТМ | СТ011.10.20.000 | 4 |
| 1.2 Преобразователь НПУЦ | СТ011.10.60.000 | 1 |
| 2 Шкаф измерительный температуры, в том | СТ810.50.00.000 | 1 |
| числе: многоканальный регулятор температуры | «Т ермодат-22М2» | 1 |
| 3 Термометр сопротивления | ТС742С | |
| 4Датчика угла | FVS58N | 1 |
| 5 Стойка управления, в том числе: | СТ820.30.00.000 | 1 |
| 5.1 Блок согласования датчиков | БСД-4 | 1 |
| 5.2 Системный блок | AMDAtlonIIX2 240/ | 1 |
| 5.3 Монитор | 2,8ГГц/1024Мb/240Gb (встроенные LAN, SB) PHILIPS | 1 |
| 5.4 Клавиатура | Genius | 1 |
| 5.5 Мышь | Genius | 1 |
| 5.6 Источник бесперебойного питания | IPPON | 1 |
| 5.7 АЦП (с процессором) | L-780-85 | 1 |
| 6 Комплект кабелей измерительных | 1 | |
| 7 Программное обеспечение | Гарис | 1 |
| 8 Формуляр | СТ820.20.00.000 ФО | 1 |
| 9 Руководство по эксплуатации | СТ820.20.00.000 РЭ | 1 |
| 10 Методика поверки | СТ066-017.01 МП | 1 |
| Наименование | Обозначение | Количество |
| 1 Кабель для поверки | СТ020.00.15.000 | 1 |
| 2 Кабель для поверки | СТ720.81.00.000 | 1 |
| 3 Кабель АЧХ | СТ800.00.12.000 | 1 |
| 4 Устройство градуировки ДУ* | СТ000.00.10.000 | 1 |
| *- поставляется по отдельному заказу | ||
осуществляется по документу СТ066-017.01 МП «Инструкция. Система измерительная для стендовых испытаний узлов и агрегатов вертолетов СИСТ-66. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 21 декабря 2017 г.
Основные средства поверки: калибратор К3607 (рег. № 41526-09);
генератор сигналов специальной формы ГСС-05 (рег. № 30405-05); квадрант оптический КО-60М (рег. № 26905-04); магазин сопротивления Р4831 (рег. № 38510-08);
средства поверки в соответствии с нормативными документами на поверку средств измерений, входящих в состав системы.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системе измерительной для стендовых испытаний узлов и агрегатов вертолетов СИСТ-66
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла
ГОСТ 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
