| Номер в госреестре | 71593-18 |
| Наименование СИ | Малогабаритные автоматические метеорологические станции |
| Обозначение типа СИ | МАМС |
| Изготовитель | Акционерное общество "ЛОМО" (АО "ЛОМО"), г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 20.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Малогабаритные автоматические метеорологические станции МАМС (далее - МАМС) предназначены для измерений метеорологических параметров приземного слоя воздуха: скорости и направления негра, температуры и относи тельной влажности воздуха, атмосферного давления.
Принцип действия МАМС основан на преобразовании метеорологических параметров в электрические сигналы и далее - в цифровые коды, подлежащие дальнейшей обработке, хранению и визуализации.
МАМС представляет собой многоканальную измерительную систему, имеющую следующие измерительные каналы (ИК), предназначенные для измерений метеорологических параметров атмосферного воздуха: скорости и направления ветра, атмосферного давления, температуры, относительной влажности.
Констру ктивно МАМС содержит :
- малогабаритную автоматическу ю и змери тельную станцию (МАИС):
- пункт приема метеорологических и змерений (1II1МИ) от МАИС
МАИС состоит из мачты высотой не менее 2 м. на верху которой закреплены антенна высокочастотной связи и комплекс метеорологический КМ-МИК. представляющий собой одноблочную конструкцию, состоящую из датчиков определения метеорологических параметров: атмосферного давления, температуры воздуха, относительной влажности воздуха, осадков (наличие), скорости и направления ветра и устройства формирования данных. В МАИС предусмотрена возможность установки солнечной батареи на расстоянии от 40 до 50 см от мачты. В основании мачты установлено устройство приемопередающее (УПП). представляющее собой герметичный контейнер, в котором располагается аккумуляторная батарея с устройством контроля заряда и блок приемопередающий. Для предотвращения падения мачты предусмотрено дополнительное крепление с помощью колышков, забитых в труп I
МАИС' обеспечивает предварительную обработку сигналов метеорологических датчиков, храпение результатов измерений с привязкой к пространственно-временным координатам измерений сроком на I месяц, кодировку результатов измерений для их последующей передачи
НИМИ представляет собой блок, включающий в себя устройство раскодирования и визуализации данных измерений, навигационный приемник ГЛОНАСС. цифровой радио приемопередатчик с антенной высокочастотной связи
НИМИ осуществляет сбор, обработку, хранение, архивирование, представление (отображение), документирование (подготовку отчетных форм) и передачу метеорологической информации, а также определение местоположение комплекса МАИС на местности с помощью навигационного приемника EJ10IIАСС.
КМ-МИК представляет собой один блок цилиндрической формы, в котором можно выдели ть следующие компоненты: - датчик наличия осадков;
- датчик ветра;
- блок с электронными платами и датчиком атмосферного давления:
- датчик температуры и относительной влажности воздуха в радиационной защите:
- фланец с размещенными на нем: разъемом, индикатором, кнопкой и штуцером датчика давления.
,4
*** Датчик наличия осадков ретисгивною типа расположен на верхнем горце КМ-МИК. гсостоит из двух перпендикулярных друг другу пластин с обогревом, расположенных под углом 45 к плоскости горизонта. Датчик наличия осадков не и.меег нормированных метрологических характеристик (является индикатором) и предназначен для информирования потребителя о наличии или отсутствии осадков
Датчик ветра ультразвукового типа расположен в верхней части корпуса КМ-МИК. Состоит из пяти ультразвуковых приемопередатчиков, закрепленных на двух параллельных круглых поверхностях - один сверх} (приемник) и четыре снизу (передатчики). Приемник размещается сверх) по центру. 11ередатчики расположены снизу, попарно напротив друз друга, симметрично относительно центра, под углом 90е друз к другу и наклонены к приемнику под углом 60°.
Такое расположение ультразвуковых приемопередатчиков образует два тракта измерений длительности распространения ультразвуковых колебаний в двух взаимно-перпендикулярных плоскостях, и позволяет вычислить значения горизонтальных составляющих скорости и направления ветра. Алгоритм вычисления скорое hi и направления ветра использует результаты измерений длительности распространения ультражуко вых колебаний в двух направлениях каждой плоскости, и исключает влияние параметров внешней среды (температуры, относительной влажности и давления) на результаты измерений.
Каждый улы развуковой приемопередатчик имеет элементы обогрева.
Датчик атмосферного давления частотного типа и электронные платы КМ-МИК размещены в центральной части корпуса КМ-МИК под цилиндрическим кожухом.
Первичным преобразователем датчика давления является тензочу вс гвительный кварцевый резонатор. Алгоритм вычисления атмосферного давления контролирует температурную стабильность кварцевого резонатора и учитывает температуру окружающей среды для обеспечения метрологических характеристик во всем рабочем температурном диапазоне. Обработку сигналов и выдачу результатов измерений в цифровых кодах обеспечивает плата контроллера датчика давления
Электронные платы КМ-МИК. в том числе контроллер КМ-МИК обеспечивают
- электропитание компонентов КМ-МИК:
- управление работой компонентов КМ-МИК. в частности.' диагностика компонентов КМ-МИК. проведение измерений, обмен информацией с датчиком давления, передача информации в линию связи в цифровых кодах, сохранение информации во внутренней энергонезависимой памяти, обработка команд, поступающих по линии связи, вывод информации на индикатор (дисплей) КМ-МИК.
Под датчиком давления и электронными платами в радиационной защите расположены первичные преобразователи температуры и относительной влажности воздуха (термометр сопротивления и преобразователь влажности емкостною типа), защищенные фильтром от загрязнений.
Па фланце КМ-МИК расположены:
- посадочное крепежное отверстие:
- индикатор (дисплей);
- разъем «ЛИНИЯ» для подключения кабеля питания и связи:
- кнопка «РЕЖИМ» для управления работой индикатора (дисплея):
- штуцер датчика атмосферного давления для проведения поверки:
- шпилька заземления:
- маркировка и пломбировка КМ-МИК.
По условиям эксплуатации МАМС относятся к аппаратуре группы 1.3 по ГОСТ РВ 20.39.304-98. вид климатического исполнения УХЛ.

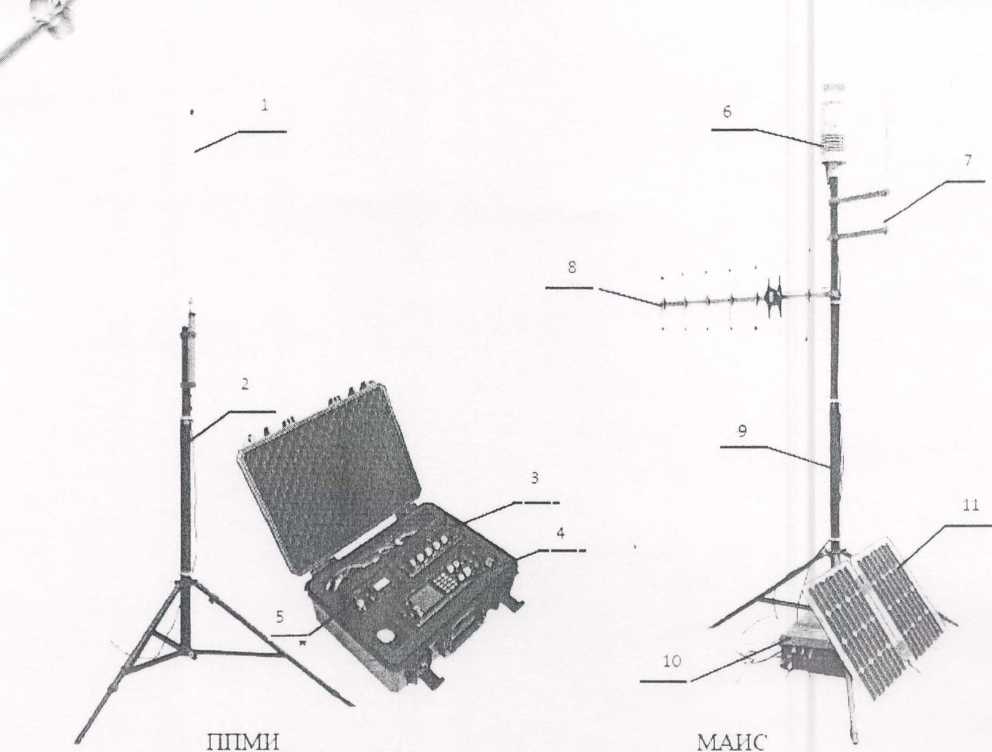

Общий вид МАМС и место нанесения знака утверждения типа представлены на рисунке 1. Общий вид и место пломбирования КМ-МИК от несанкционированного доступа представлены на рисунке 2.
1 - антенна ППМИ: 2 - мачта (входит в состав комплекта инструмента и принадлежностей): 3 - блок обеспечения питанием; 4 - модуль приема метеорологических измерений МПМИ;
5 - аккумуляторная батарея с устройством контроля заряда (входит в состав комплекта инструмента и принадлежностей); 6 - КМ-МИК: 7 - грозозащита (входит в состав комплекта инструмента и принадлежностей); 8 - антенна МАИС; 9 - мачта:
10 - устройство приемопередающее УПП; 11 - батарея солнечная в футляре (входит в состав комплекта инструмента и принадлежностей).
Рисунок 1 - Общий вид МАМС и место нанесения знака утверждения типа

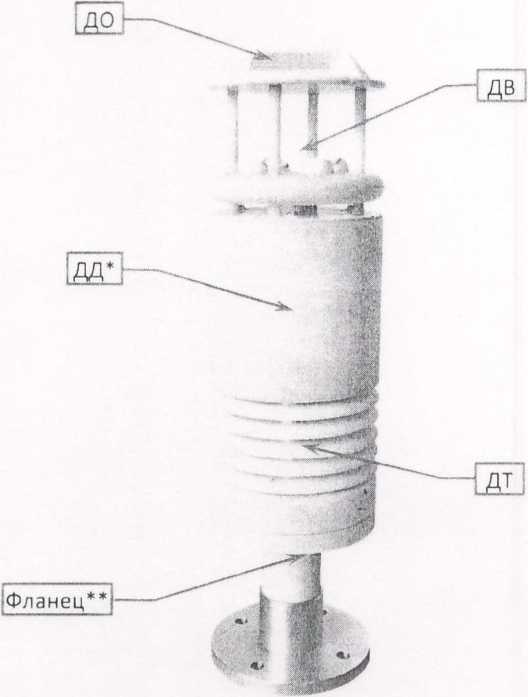

ДО - датчик осадков
ДВ - датчик ветра
ДД - датчик давления
ДТ - датчик температуры и относительной влажности воздуха
* - ДД и электронные платы КМ-МИК, размещенные внутри корпуса
* * - место нанесения знака утверждения типа и пломбирования
Рисунок 2 - Общий вид и места пломбирования и нанесения знака утверждения типа КМ-МИК
Программное обеспечение (ПО) МАМС включает:
- ПО «Малогабаритная автоматическая измерительная станция» ИКШЮ.041-01-1. встроенное в МАИС, обеспечивает выполнение следующих задач:
1) сбор данных с КМ-МИК:
2) оцифровку сигналов с КМ-МИК;
3) обработку полученных цифровых значений с учетом градуировочных коэффициентов:
4) чтение данных из памяти и расчет контрольной суммы ПО;
5) передачу полученных данных на ПГ1МИ.
- ПО «Пункт приема метеорологических измерений» ИКШЮ.041-01-2. встроенное в ППМИ, обеспечивает выполнение следующих задач:
1) прием и обработку метеорологических и идентификационных данных с МАИС:
2) чтение данных из памяти ППМИ и расчет контрольной суммы ПО;
3) передачу запросов к МАИС;
_> - нос ■ <■ -а ; и.м'ражение ;анны.х о неисправностях:
5 - 'брожение Mcicopo.ioi ических данных пол) ценных с МАИС на встроенном дисплее:
■« представление долеченных шнных от МАИС в виде графиков, таблиц и отчетов:
~ > хранение данных
ПО -Про1ра.мма контроллера комплекса метеорологического КМ-МИК» РОФ Mi СП.00044-01. встроенное в КМ-МИК. обеспсчивает выполнение следующих задач
I) проведение и обработке измерений скорости и направления ветра, гемператхры и относительной влажности воздуха. а также определение наличия осадков:
2) обмен данными в цифровых кодах с датчиком давления (встроенным в КМ-МИК);
3) обмен данными в цифровых кодах по линии связи с МАИС:
4) взаимодействие с пользователем посредством индикатора, кнопки «РЕЖИМ» и обмена данными по линии свя ш (обмена данными с М Al IC).
- 110 «Программа контроллера датчика давления» РОФ.МЕСИ.00045-01. встроенное в датчик давления, обеспсчиваег проведение и обрабогк) измерений атмосферного давления, а также обмен информацией в цифровых кодах по интерфейс) связи с контролером КМ-МИК.
Идентификационные данные (признаки) ПО приведены в таблице I.
| Таблица 1 - Иден гификационные данные (признаки) | ||||
| Идентификационные данные (признаки) | Значение | Значение | Значение | качение |
| Идентификационное наименование ПО | Программа «Малогабаритная автоматическая измерительная станция» ИКИ ПО.041-01-1 | 1 [рограмма «II) нкт приема метеорологических измерений» ИК1ШО.041-01-2 | « Программа контроллера комплекса метеорологичес-Koi о КМ МИК» РОФ.МЕС11.00044 -01 | «Программа контроллера дагчика давления'.' Р( )Ф.МЕС11.00045-01 |
| Номер версии ।(идентификационный номер) 110 ............... ■ 1 [ифровой идент ификатор по _ | не ниже 1.0 | не ниже 1.0 | не ниже 1.0 | не ниже 1.0 —- ------------- О\85(ТЕ 11;2. СКС32 _______i |
| 9ftf372b0aa3487ft() dcb8l'5 1 сб2ХЮ1ес. mJ 5 | b98678J2ad09c461 с4433 iBilaed 1б2сс. md5 | 0x9231П ОСО. ИКС 32 | ||
Уровень защиты ПО МАМС от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические харакicpnciики МАМС
И а и м е н о в а 11 и е х а р а к тер и сти к и
Диапазон измерений горизонтальной составляющей скорости ветра, м с
Пределы допускаемой абсолютной погрешности измерений горизонгальной сое гавляющей скорости ветра (V). м с
Диапазон измерений направления горизонгальной составляющей скорости ве тра.
Пределы допускаемой абсолютной noipeiiiHOciii измерений направления горизонтальной составляющей скорости ветра. ’
Значение и: 0,2 до 75
4 (0.2'0.02 V )
от 0 до 360
- при скорости ветра более или равной 0.5 м с
- при скорости ветра менее 0.5 м с
нормируется
4 таблицы 2
Наи мен < > ва н ие х ара к i е р 11 с г и к и 3 и ач с н и е
ю * мере 'и емперлуры вотлу ха. С от -60 до +60
/ 'дедел- допускаемой абсолютной погрешности намерений гемпературы ()
■ '-j’’--- (
..... ■■. ;i .мерений относительной влажное i и но ; о ха. (| о от О^до 100 Пределы допускаемой абсолютной погрешности измерений относи тельной
■гкностн воздуха. %____ _____ ________ ___
■шазон измерении .и мосферного давления. rl 1а __________ от 560 до 110()
Пределы допускаемой абсолютной погрешности измерений атмосферного () .
давления, i 11а __
Габлица 3 - Основные гехнические характеристики
| Наименование харакгеристики___ Электропитание МАИС: система автономного питания напряжением. В | Значение 12 |
| Электропитание ГП 1МИ: - от аккумуляторной батареи напряжением. В: - от сети переменного тока частотой (50±1) Гн напряжением. В: - от сеги постоянного тока напряжением. В | 12 от 1 <87 до 242 В от 12 до 26 |
| Продолжительность непрерывной работы МАИС в автономном режиме, су т | 10 |
| Продолжительное п. непрерывной работы НИМИ в авюномном режиме. су i Габаритные размеры составных частей МАМС. мм. нс более: - комплекс метеорологический КМ-МИК (диаметр х высота): - блок приемопередаюший (длина х ширина х высота): - модуль приема метеорологических измерений (длина хупирина х высота) Масса основных составных частей МАМС. кг. не более: - КМ-МИК: - блок приемопередаюший: - модуль приема метеорологических измерений | э о 120 х 385 245 х 90 х 220 _280рМ()0 * 235 1.7 1.74 1.80 |
| 'Условия эксплуатации МАМС: 1) МАИС обладал прочностью к воздействию предельных температур. °C - устойчива к воздействию относительной влажноеги воздуха при температуре 35 С. "'о - ИК имеют следу юшие рабочие диапазоны темпераIу р: ИК темпера туры воздуха. ИК относи тельной влажности воздуха, параметров ветра, 'атмосферною давления. °C 2) МАИС устойчива к воздействию росы и инея 3) МАМС обладает прочностью к воздействию синусоидальной вибрации частотой 25 Гц с амплитудой, мм 1 4) МАМС обладает прочностью к miioi«кратным ударам при транспортировании с ускорением 30 м/с" при частоте уларов, ударов мин 5) Эффективность экранирования МАМС от воздействия внешнего электромагнитною поля. дБ. не менее: - в диапазоне от 100 до 1500 МГц - в диапазоне от 1 500 до 300(3 МГц 7) 1 11 IM11 имел следу ющий_рабочий диапазон юмпсраiyp. JC___ Средняя наработка на отказ, ч Средний срок службы, лет | от -60 и ।60 до 100 от -60 до + 60 от -50 до +50 0.1 oi 80 до 120 60 50 от 0 до 40 5000 7 |
наносится фотохимическим способом или тиснением на корпус МАМС. а также на эксплу а гаиионну ю документацию т ипографским способом.
Количество на
Наименование составных частей Обозначение исполнение
| ОСН. | ’-01 | -02 | ■-03 | ||
| Малогабаритная автоматическая измери тельная станция в составе: | ИКШЮД16328.003 ИКШЮ.416328.003-Щ | 1 | Ь | 1 | f .. t 1 |
| Антенна | :ИКШЮ.464668.001 | 10 | 5 | 1 | |
| Грозозащита | SP3000P N-нпекер \'-гнездо | 10 | 5 | 1 | - |
| Мачта | ИКИ ПО.30142 1.064 | 1 | 1 | 1 | |
| Комплект кабелей | И Kill 10.30565 1.043 | 1 | 1 | 1 | - |
| Устройство приемопередающее в составе: | ИКИПО.434916.001 | L । | 1 | 1 | - |
| Комплекс метеорологический КМ-МИК | МЕС11.416.321.100 | 10 | 5 | 1 | 1 |
| Блок приемопередающий | ИКИ ПО.434946.00.3 | 10 | 5 | 1 | 1 |
| Батарея аккумуляторная с устройством контроля заряда | ИКИ 110.436534.001 | 10 | 5 | 1 | 1 |
| Антенна | NV 2410-0-5000 | 10 | 5 | 1 | 1 |
| Пункт приема метеорологических измерений в составе: | ИКИ 110.434946.001 | 1 | 1 | 1 | ■ |
| Антенна | 1 M134UV-220 | 1 | 1 | 1 | |
| .Антенна | NV 2410-0-5000 | 1 | 1 | ||
| Модуль приема метеорологических измерений | ИКИ.ПО.434946.002 | 1 | 1 | 1 | - |
| Блок обеспечения питания МАМС | ИК1.ШО 435565.001 | 1 | 1 | ||
| Ком।i.TCKT кабелей | И Kill 10.30565 1.042 | 1 | 1 | 1 | |
| ИК1П10.305653.028 | 1 | - | - | ||
| Комплект запасных частей | И |<Ш 10.305653.028-01 | - | - | ||
| ИКИПО.305653.028-02 | - | - | 1 | - 1 | |
| 1______ . .................................................... | ИКИПО. 305653.028-03 | - | - | - | 1 I |
| ИКИПО. 305654.049 | 1 | i | - | ||
| Комплект инструмента и принадлежностей | ИК'ППо 305654.049-0] ИКШК )0)004049-02 ИКИПО 305654.049-03 | — | 1 | 1 | |
| ИКИПО. 3056.35.005 | - | - | - | ||
| Комплект упаковок для изделия МАМС | ИКИПО.305635.005-01 | - | 1 | - | - |
| ИКИПО.3056.35.005-02 | - | - | - | ||
| ИКИ1Ю.305635.005-03 | - | - | 1 | ||
| Комплект эксплуатационных документов | 1 | 1 | 1 j |
осуществляется по документу ИК1 II1-O.416328,002 Д6 «Инструкция. Малогабаритные автоматические метеорологические станции МАМС. Методика поверки», утвержденному’ Ф1 УН «ВИИИМ им. Д.И. Менделеева» 3 апреля 2017 i и ФГБУ «ГИМН,» Минобороны России 8 мая 2018 г.
Основные средства поверки:
-государственный первичный специальный эталон единицы скорос ти воздушного поiока ГОТ 150-2012:
-государственный рабочий налои I разряда единицы температуры в диапазоне от 213.15 до 343.15 К (от минус 60 до 70 °C) в области измерений температуры воздушной среды ГРО № 254-0165 (регистрационный номер 3.1 ././.В.0165.2016);
дарственный рабочий эталон 2 разряда единицы относительной влажности воздуха <лжшгюне от 5 до 100 % при температурах воздуха от минус 50 до 50 °C ГРЭ № 254-0164 зептотрационный номер 3.1 .ZZB.0164.2016к
-государственный рабочий эталон 1 разряда единицы давления для области абсолютного давления в диапазоне от 500 до 1100 гПа ГРЭ № 254-0218 (регистрационный номер 3 1.ZZB.0218.2016).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых МАМС с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в формуляр.
С ведения о методиках (методах) измерений приведены в эксплуатационном доке менте.
ГОСТ Р 8.542-86 ГСП. Госх дарственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока
ГОСТ 8.558-2009 ГСИ. Госхдарственная поверочная схема для средств измерений тем пераг,х ры
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схемгт для средств измерений влажности газов
ГОСТ Р 8.840-2013 ГСИ Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - Г 10(1 11а
ГОСТ РВ 20.39.304-98
ИК1 ИЮ.416328.002 ГУ Малогабаритная автоматическая метеорологическая станция
МАМС Технические хстовия
Акционерное общество «ЛОМО» (АО «Л()М()>>)
ИНН 7804002321
\дрес: 194044.1 Санкi-Петербх pi. х л Чу i унная. л. 20
Гелефон: (812) 292-52-42. факс: (812) 542-18-39
E-mail: lomo «lomo.sp.ru
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Л.И. Менделеева»
Адрес: 190005. г. Санкт-1 lerepoypi. Московский пр.. 19
Телефон: (812) 251-76-01, факс: (812.) 713-01-14
E-mail: info й x niim.ru; Web-сайт: http://vvxvxx.xTiiim.ru
Аггесгаг аккреди тации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения
гипа№ KA.Pl ,31 1541 от 23.03.2016 г
Заместитель
Ру ко вод ите л я Фе; ie pa; i ь н ого агентства по техническому регулированию и метрологии
М.п.
л шо
■ -А гью i
