| Номер в госреестре | 71594-18 |
| Наименование СИ | Установки измерительные-имитаторы сигналов прецизионные многофункциональные |
| Обозначение типа СИ | К2-99 |
| Изготовитель | Акционерное общество "Конструкторское бюро навигационных систем" (АО "КБ НАВИС"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 20.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки измерительные - имитаторы сигналов прецизионные многофункциональные К2-99 (далее - установки К2-99) предназначены для формирования существующих и перспективных радиочастотных навигационных сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС с открытым и санкционированным доступом, а также сигналов GPS. GALILEO, BeiDou, QZSS, широкозонной дифференциальной подсистемы (ШДПС) SBAS.
Принцип действия установок К2-99 основан на формировании навигационного поля как совокупности навигационных сигналов:
ГНСС ГЛОНАСС с дальномерными кодами с частотным и кодовым разделением с открытым и санкционированным доступом в частотных диапазонах LI, L2, L3 (в соответствии с «Глобальная навигационная спутниковая система ГЛОНАСС. Интерфейсный контрольный документ. Навигационный радиосигнал в диапазонах LI, L2» (редакция 5.1. 2008 г.), «Глобальная навигационная спутниковая система ГЛОНАСС. Интерфейсный контрольный документ. Навигационный радиосигнал открытого доступа с кодовым разделением в диапазоне L1» (редакция 1.0, 2015 г.), «Глобальная навигационная спутниковая система ГЛОНАСС. Интерфейсный контрольный документ. Навигационный радиосигнал открытого доступа с кодовым разделением в диапазоне L2» (редакция 1.0. 2015 г.), «Глобальная навигационная спутниковая система ГЛОНАСС. Интерфейсный контрольный документ. Навигационный радиосигнал открытого доступа с кодовым разделением в диапазоне L3» (редакция 1.0, 2015 г.));
THCCGPS с дальномерными кодами С/А, С и Р в частотном диапазоне L1, дальномерными кодами С/А или CM. CL в частотном диапазоне L2. дальномерными кодами I и Q в частотном диапазоне L5(b соответствии с ICDIS-GPS-200F, ICD1S-GPS-800B, ICDIS-GPS-705B от 21.09.2011 г.);
THCCGALILEO с дальномерными кодамиВ иС в частотном диапазоне ЕЕ дальномерными кодами E5a-I, E5a-Q, E5b-I, E5a-QBe частотном диапазоне Е5 (в соответствии с GALILEOOSSISICD. Issue 1 от 01.02.2010 г.);
EHCCBeiDou в частотном диапазоне L1-B1I (в соответствии с BeiDou Navigation Satellite System Signal In Space Interface Control Document (Test Version) December 2011);
THCCQZSS в частотных диапазонах LI (С/А и I.IC). L2 (L2C и LEX) и L5 (I.Q) (в соответствии с Quasi-Zenith Satellite System Navigation Service Interface Specification for QZSS (IS-QZSS) VI.4 February 28. 2012);
ШДПС SBASb частотных диапазонах LI (GPS) и L5(b соответствии c RTCADO-229).
Навигационные сигналы распределяются по 64-м каналам в частотном диапазоне L1, 64-м каналам в частотном диапазоне L2 и 64-м каналам в частотных диапазонах L3 и L5.
Конструктивно установка К2-99 состоит из блока имитации многофункционального (БИ-М), автоматизированных рабочих мест АРМ-УМ и АРМ-ОМ, приемника навигационного, аппаратуры бесперебойного электропитания, размещенных в стойке. В состав установки К2-99 также входят комплект дополнительного оборудования, комплект кабелей, комплект монтажный и комплект ЗИП-О.
Блок имитации обеспечивает формирование навигационных радиосигналов в соответствии со сценариями имитации, разработанными пользователем с применением специализированного программного обеспечения (СПО)ТДЦК.80253-01, установленного на АРМ-УМ. Автоматизированное рабочее место АРМ-УМ также предназначено для управления работой блока имитации многофункционального.
Блок имитации имеет возможность моделирования движения одного, двух, трех или четырех носителей навигационной аппаратуры потребителей в совмещенном навигационном поле глобальных навигационных спутниковых систем с многократным повторением движения по предварительно сформированному сценарию имитации.
Автоматизированное рабочее место АРМ-ОМ предназначено для регистрации и обработки результатов измерений данных приемника навигационного и подготовки входных данных для блока имитации. Приемник навигационный обеспечивает диагностику функционирования установки К2-99 и запись цифровой информации, передаваемой в навигационных кадрах, с целью ее использования при создании сценариев имитации.

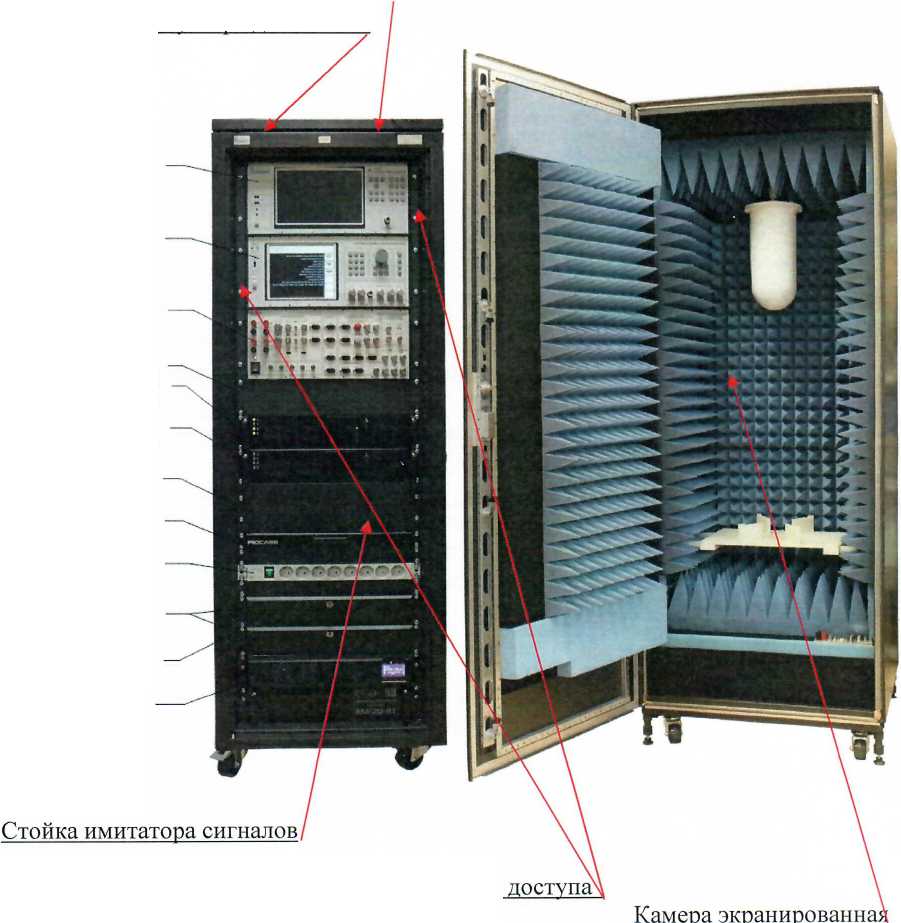

Общий вид установок К2-99, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака утверждения типа и знака поверки представлены на рисунке 1.
Место нанесения знака поверки
Место нанесения знака утверждения типа
Блок приемника навигационного
ТДЦК.464349.005
Блок имитации многофункциональный (БИ-М) ТДЦК.464978.008
Блок коммутационный
ТДЦК.468361,013
Заглушка
Системный блок СЭВТ 2320
Системный блок СЭВТ 2320 АРМ-ОМ
Заглушка
Модульная консоль с 19” монитором KVM
Блок розеток
Яшпк выдвижной
19" каркас Europack 25U
Аппаратура бесперебойного электропитания ТДЦК. 436634.024
Места пломбировки от несанкционированного
Рисунок 1 - Общий вид установки К2-99, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака утверждения типа и знака поверки
Конструкция установок К2-99 исключает возможность несанкционированного влияния на программное обеспечение (ПО) установок К2-99 и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014
Таблица 2 - Метрологические характерис тики
| Наименование характеристики | Значение |
| Номинальные значения выходных частот. МГц ГНСС ГЛОНАСС (L1) с частотным разделением ГНСС ГЛОНАСС (L2) с частотным разделением ГНСС ГЛОНАСС (L1) с кодовым разделением ГНСС ГЛОНАСС (L2) с кодовым разделением ГНСС ГЛОНАСС (L3) ГНСС GPS (L1) ГНСС GPS (L2) ГНСС GPS (L5) ГНСС Galileo (El) ГНСС Galileo (Е5а) ГНСС Galileo (Е5Ъ) THCCBeiDou(Bl) ГНСС QZSS (LI) ГНСС QZSS (L2) ГНСС QZSS (L5) ШДПС SBAS (LI) ШДПС SBAS (L5) СДКМ ГЛОНАСС (LI) | 1602 + к-0,5625(|) 1246 + к-0,4375’" 1600.995 1248,06 1202,0250 1575.4200 1227.6000 1176,4500 1575.4200 1176.4500 1207.1400 1561.098 1575.4200 1227.6000 1176.4500 1575.4200 1176.4500 1575.4200 |
| Среднее квадратическое относительное двухвыборочное отклонение результата измерений частоты внутреннего опорного генератора при ти = тв = 1 с, не более | 2-Ю'12 |
| Максимальный уровень мощности выходного сигнала, не менее. дБВт<_) | -80 |
| Пределы допускаемой абсолютной погрешности установки уровня мощности выходных сигналов. дБ | +0.3 |
| Доверительная граница абсолютной инструментальной погрешности (при вероятности 0,95) разностей формируемых псевдодальностей для сигналов с кодовым разделением в одном частотном диапазоне, м. не более: - по фазе дальномерного кода - по фазе несущей частоты | 0.019 0.001 |
| Доверительная граница абсолютной инструментальной погрешности (при вероятности 0.95)разностей формируемых псевдодальностей для сигналов с частотным разделением в одном частотном диапазоне, м. не более: - по фазе дальномерного кода - по фазе несущей частоты | 0.039 0.0019 |
| Доверительная граница абсолютной инструментальной погрешности (при вероятности 0.95) разностей формируемых псевдодальностей для сигналов из различных частотных диапазонов, м. не более: - по фазе дальномерного кода - по фазе несущей частоты | 0,059 0,0029 |
одолжение таблицы 2
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности синхронизации шкалы времени блока имитации (выход сигнала метки времени «1 с») с меткой времени, передаваемой в навигационном сигнале, нс | ±1.9 |
| Доверительные границы абсолютной инструментальной погрешности (при вероятности 0.95) формирования приращения координат, м | ±0.001 |
| Диапазоны параметров моделирования динамических характеристик движения объекта-носителя в навигационном поле КПСС: - по высоте, м - по скорости, м/с - по ускорению, м/с" - по рывку, м/с3 | от 0 до 160 000 000 от-120 000 до+120 000 от-192 600 до+192 600 от -890 400 до +890 400 |
| (1 ’где к = - 7... 7 (_) где 1 дБВт = 1 дБ относительно 1 Вт | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети переменного тока с частотой 50 Гц. В | 220+22 |
| Потребляемая мощность, В-A, не более | 1200 |
| Габаритные размеры (ширинах глубинах высота), мм, не более - стойка имитатора сигналов ИС-М ТДЦК.468179.007 с закрытыми дверями - стойка имитатора сигналов ИС-М ТДЦК.468179.007 с открытыми дверями - камера экранированная ТДЦК.442259.011 | 600x815x1750 1040x1810x1750 795x832x2115 |
| Масса, кг, не более: - стойка имитатора сигналов ИС-М ТДЦК.468179.007 в сборе - камера экранированная ТДЦК.442259.011 | 250 200 |
| Рабочие условия эксплуатации: - температура окружающего воздуха. °C: - для установки К2-99 за исключением блоков антенных (БА) - для БА - относительная влажность. %: - для установки К2-99 за исключением БА при температуре 30°С - для БА при температуре 35°C - атмосферное давление, мм рт. ст. | от+5 до +40 от-50 до +55 до 80 до 100 от 450 до 800 |
наносится типографским способом на титульный лист руководства по эксплуатации и на переднюю панель стойки имитатора установки К2-99.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка измерительная - имитатор сигналов прецизионный многофункциональный К2-99 | ТДЦК.464938.020 | 1 шт. |
| Руководство по эксплуатации | ТДЦК.464938.020РЭ | 1 экз. |
| Формуляр | ТДЦК.464938.020ФО | 1 экз. |
| Методика поверки | ТДЦК.464938.020МП | 1 экз. |
осуществляется по документу ТДЦК.464938.020 МП «Инструкция. Установки измерительные -имитаторы сигналов прецизионные многофункциональные К.2-99. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 15.02.2018 г.
Основные средства поверки:
- система измерительная автоматизированная - рабочее место для аттестации и поверки имитаторов сигналов Кб-17 (регистрационный номер в Федеральном информационной фонде (per. №)67789-17):предел допускаемого среднего квадратического отклонения случайной составляющей инструментальной погрешности измерений абсолютного значения временной задержки дальномерного кода навигационного сигнала относительно опорной шкалы времени 0,03 нс, доверительные границы абсолютной инструментальной погрешности (при вероятности 0,95) измерений значения временной задержки дальномерного кода навигационного сигнала относительно опорной шкалы времени ±0,5 нс, пределы допускаемой абсолютной погрешности измерений уровня мощности выходных сигналов ±0,3 дБ, среднее квадратическое относительное 1 с, не более 7-10'1двухвыборочное отклонение частоты опорного сигнала 10 МГц при интервале времени измерений
- приемники сигналов глобальных навигационных спутниковых систем геодезические многочастотные СИГМА (per. № 50275-12): частотные диапазоны принимаемых сигналов ГЛОНАСС (L1, Г2), GPS (L1, Г2 и L5). пределы допускаемой абсолютной погрешности измерений длины базисной линии в режиме «Статика» и «Быстрая статика»: в плане±(3+5-10‘ Di. по высоте ±(5+5-10' D). где D - значение измеренной длины базисных линий, мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик установок К2-99 с требуемой точностью.
Знак поверки наносится на стойку имитатора установки К2-99 в виде наклейки и в свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ 8.129-2013ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ Р 8.793-2012 ГСИ. Аппаратура спутниковая геодезическая. Методика поверки
МИ 1690-87 ГСИ. Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в коаксиальных трактах в диапазоне частот 0.03 - 18 ГГц
ТДЦК.464938.020 ТУУстановка измерительная - имитатор сигналов прецизионный многофункциональный К2-99. Технические условия
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
