| Номер в госреестре | 71605-18 |
| Наименование СИ | Тепловычислители |
| Обозначение типа СИ | 7КТ "Абакан" |
| Изготовитель | Общество с ограниченной ответственностью "Семь Координат" (ООО "Семь Координат"), Республика Хакасия, г. Черногорск |
| Год регистрации | 2018 |
| Срок свидетельства | 28.06.2029 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловычислители 7КТ «Абакан» (далее - тепловычислитель) предназначены для измерений и преобразований аналоговых электрических сигналов (количество импульсов, сопротивление, сила постоянного тока) поступающих от первичных измерительных преобразователей утвержденного типа (далее - ПИП), установленных на узлах учета тепловой энергии, в значения физических величин (объемный расход, объем, температура, разность температур, избыточное давление) с последующей обработкой, вычислением и индикацией тепловой энергии, тепловой мощности, количества и параметров теплоносителя в системах тепло - водоснабжения (далее - ТВС).
Принцип работы тепловычислителя состоит в измерении выходных сигналов, поступающих от ПИП объемного расхода (объема), температуры, разности температур, избыточного давления и их преобразования в значения физических величин с последующим расчетом количества теплоносителя и тепловой энергии, по уравнениям измерений, приведенным в МИ 2714, МИ 2412, нормативных документах по обеспечению единства измерений и ГСССД. На основании результатов измерений формируются архивы данных и событий, обмен информацией с компьютером производится посредством интерфейса RS-232.
По структуре и функциональным признакам тепловычислители относятся к комплексным компонентам измерительных систем по ГОСТ Р 8.596-2002.
Объемный расход (объем) измеряется ПИП объемного расхода (объема) с числоимпульсным выходом, давление - ПИП давления с унифицированным аналоговым выходным сигналом 4-20 мА, температура и разность температур - термопреобразователями сопротивления по ГОСТ 6651-2009 с номинальной статической характеристикой 100П, Pt100, 500П, Pt500.
Тепловычислители конструктивно выполнены в виде электронного блока в герметичном пластиковом корпусе. Внутри корпуса расположена печатная плата электронного модуля с микропроцессором, дисплеем, источником питания (литиевая батарея), клеммными колодками для подключения кабелей и интерфейсом RS-232 для вывода информации на компьютер. Внешний вид тепловычислителя приведен на рисунках 1 и 2.
Кабели от ПИП, а также кабели связи и внешнего питания подключаются к клеммным колодкам в соответствии со схемой подключения приведенной на рисунке 3. Для обеспечения герметичности корпуса тепловычислителя ввод кабелей в корпус осуществляется через гермовводы.
Управление работой тепловычислителя осуществляется с помощью кнопок клавиатуры управления на лицевой панели.
Представление информации осуществляется посредством ЖК-индикатора.
Тепловычислитель осуществляет:
- вычисление, индикацию и накопление количества тепловой энергии (нарастающим итогом), Гкал;
- вычисление, индикацию тепловой мощности (мгновенные значения), Гкал/ч;
- измерение, индикацию и накопление (нарастающим итогом) объема (массы) теплоносителя в подающем и обратном трубопроводах, м3 (т);
- измерение и индикацию температуры и разности температур в подающем и обратном трубопроводах, °С;
- измерение и индикацию давления, МПа;
- измерение и индикацию времени работы, ч;
- периодическое фиксирование параметров во внутренней энергонезависимой памяти тепловычислителя;
- ведение архивов, глубина архива: почасового - 60 суток, посуточного - 6 месяцев, помесячного (итоговые значения) - 36 месяцев;
- передачу данных по интерфейсам RS-232.
Тепловычислители выпускаются в следующих модификациях:
240 - два канала измерения температуры теплоносителя, четыре канала измерения объемного расхода теплоносителя;
442 - четыре канала измерения температуры теплоносителя, четыре канала измерения объемного расхода теплоносителя, два канала измерения давления теплоносителя;
444 - четыре канала измерения температуры теплоносителя, четыре канала измерения объемного расхода теплоносителя, четыре канала измерения давления теплоносителя;
484 - четыре канала измерения температуры теплоносителя, восемь каналов измерения объемного расхода теплоносителя, четыре канала измерения давления теплоносителя.

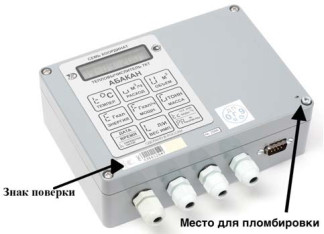

С целью предотвращения несанкционированного доступа к функциональным узлам тепловычислителя предусмотрена возможность пломбирования, путем установки навесных пломб на винт крепления передней панели и специальные отверстия в корпусе тепловычисли-теля. Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунках 1 и 2.
Тепловычислители имеют встроенное программное обеспечение (далее - РПО), устанавливаемое в энергонезависимую память при выпуске из производства. При эксплуатации РПО не может быть изменено, загружено или прочитано через какой-либо интерфейс. Идентификационные данные РПО приведены в таблице 1.
Нормирование метрологических характеристик тепловычислителей проведено с учетом влияния РПО.
Уровень защиты РПО в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1 - Идентификационные данные РПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование РПО | Firmw-7KT-1d |
| Номер версии (идентификационный номер) | 1d |
| Цифровой идентификатор (контрольная сумма) | 0xFA15 |
| Алгоритм вычисления цифрового идентификатора | СRС-16 |
Основные метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение |
| Емкость показаний дисплея | 7 знаков (от 0 до 9999999) |
| Параметры входов для подключения первичных измерительных преобразователей: - термопреобразователей сопротивления по ГОСТ 6651-2009 с номинальной статической характеристикой - с унифицированным токовым выходным сигналом сила постоянного тока, мА - с числоимпульсным выходным сигналом: - весовой коэффициент импульса, л/импульс | 100 П; Pt100; 500П; Pt500 от 4 до 20 0,001 до 1000 |
| Пределы допускаемой абсолютной погрешности измерения входного аналогового сигнала (частотный или числоимпульсный) и преобразования его в значение объемного расхода, объема и вычисления массы, импульс | ±1 на 1000 импульсов |
| Пределы допускаемой абсолютной погрешности измерения входного аналогового сигнала (сопротивление) и преобразования его в значение температуры, °C | ±0,25 |
| Пределы допускаемой абсолютной погрешности измерения входных аналоговых сигналов (сопротивлений), преобразования и вычисления разности температур, °C | ±(0,028 + 0,001-At) |
| Пределы допускаемой приведенной погрешности измерения входного аналогового сигнала (сила постоянного тока) и преобразования его в значение избыточного давления, % | ±0,5 |
| Пределы допускаемой относительной погрешности измерения (вычисления) тепловой мощности и количества теплоты (тепловой энергии), % | ±(0,5 + Atmin/At)2) |
| Наименование параметра | Значение |
| Пределы допускаемой относительной погрешности измерений интервалов времени, % | ±0,01 |
| ределены соответствующей начений. обратном трубопроводах, °С, м и обратном трубопроводах, льшее значение в подающем | |
| 1 Значения верхних пределов измерений ог характеристикой преобразователя, но не превышают указанных з 2) At - значение разности температур в подающем и Atmin - минимальное значение разности температур в подающе °С, G и Gmax - значения расхода теплоносителя и его наибо трубопроводе, м3/ч. |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: температура окружающей среды, С относительная влажность воздуха, % атмосферное давление, кПа | от +5 до +50 от 30 до 95 от 84 до 106,7 |
| Напряжение питание литиевой батареи тип АА, В | 3,6 |
| Габаритные размеры, мм, не более | 171х145х55 |
| Масса, г, не более | 1000 |
| Степень защиты по ГОСТ 14254-2015, не менее | IP44 |
| Система теплоснабжения | - закрытая, расходомер на подающем трубопроводе; -закрытая, расходомер на обратном трубопроводе; -открытая; -открытая тупиковая |
| Норма средней наработки до отказа, ч | 20000 |
| Средний срок службы тепловычислителя, лет | 12 |
наносится типографским методом на титульный лист паспорта и руководства по эксплуатации и на переднюю панель тепловычислителя методом офсетной печати или лазерной гравировки.
приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тепловычислитель 7КТ «Абакан» | 7КТ «Абакан» | 1 шт. |
| Считыватель архивов | 7КТС-32х2 или 7KTC-USB | по заказу |
| Руководство по эксплуатации | РЭ 4218-003-56765625-2017 | 1 экз. |
| Паспорт | ПС 4218-003-56765625-2017 | 1 экз. |
осуществляется по документу РЭ 4218-003-56765625-2017 «Тепловычислитель 7КТ «Абакан». Руководство по эксплуатации» (раздел 4 «Методика поверки»), утвержденному ЗАО КИП «МЦЭ»
31.07.2017 г.
Основные средства поверки:
- эталонное средство измерений 1-го разряда по ГОСТ 8.022-91 (калибратор - измеритель унифицированных сигналов эталонный ИКСУ-2000, регистрационный № 20580-06);
- имитатор термопреобразователей сопротивления МК3002, регистрационный № 18854-99;
- генератор импульсов Г5-69, регистрационный № 6700-78.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствии с рисунками 1-2 (в зависимости от модификации тепловычислителя) в виде наклейки.
приведены в эксплуатационном документе.
ГОСТ Р 51649-2014 Теплосчётчики для водяных систем теплоснабжения. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4218-003-56765625-2017 Тепловычислители 7КТ «Абакан». Технические условия
