Номер в госреестре | 71607-18 |
Наименование СИ | Секундомер электронный с таймерным выходом |
Обозначение типа СИ | СТЦ-2М |
Изготовитель | ООО "Северная технологическая компания", г.С.-Петербург |
Год регистрации | 2018 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Секундомер электронный с таймерным выходом СТЦ-2М (далее - секундомер) предназначен для измерений и воспроизведений интервалов времени и счета числа импульсов.

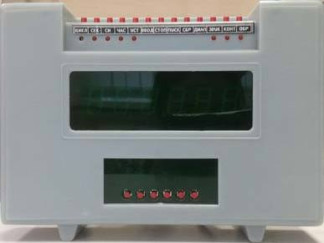

Принцип действия секундомера основан на делении опорной частоты и получения ряда частот, которые используются для формирования и измерения интервалов времени. Секундомер оснащен основным и вспомогательным цифровыми 6-и разрядными индикаторами. На основном табло индицируется отсчет интервалов времени, показания часов и счета импульсов, а на вспомогательном - значение уставок. Секундомер обеспечивает четыре режима работы: секундомера, часов, счетчика и генератора импульсов. Выбор режима работы осуществляется с помощью кнопочных переключателей. Секундомер обеспечивает дистанционный и ручной пуск, останов и сброс. В режиме секундомера обеспечивается прямой и обратный счет с включением таймерного и звукового (светового) сигнала при достижении конечного значения. Общий вид секундомера представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Место пломбирования завода-изготовителя
□
Защита от внесения несанкционированных изменений в конструкцию секундомера обеспечивается установкой пломбы завода-изготовителя.
отсутствует.
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Диапазон измерений и воспроизведений интервалов времени: - при цене деления 0,01 с (режим секундомера), с - при цене деления 1 с (режим часов), с | от 0,01 до 9999,99 от 1 с до 23 ч 59 мин 59 с |
Пределы допускаемой абсолютной погрешности измерений и воспроизведений интервалов времени при выпуске из производства в нормальных условиях (при температуре (20±5) °С), с - при цене деления 0,01 с - при цене деления 1 с | ±(1510'6-Т*+0,01) ±(1510-6Т*+1) |
Пределы допускаемой абсолютной погрешности измерения и воспроизведения интервалов времени в рабочих условиях за год, с: - при цене деления 0,01 с - при цене деления 1 с | ±(3510'6-Т*+0,01) ±(3510-6Т*+1) |
Режим генератора импульсов: - период следования импульсов, с - длительность импульсов, с | от 0,0002 до 9999,99 от 0,0001 до 9999,98 |
Режим счета импульсов (при частоте счета до 5 кГц и амплитуде 5 В): - диапазон счета импульсов | от 1 до 999999 |
Пределы допускаемой относительной погрешности установки действительного значения частоты кварцевого генератора | ±3 10-6 |
* Т - измеренное значение интервала времени |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение характеристики |
Параметры электрического питания: | |
- напряжение переменного тока, В | 220^22 |
- частота переменного тока, Гц | 50±1 |
Потребляемая мощность, В А, не более | 8 |
Сила постоянного тока, коммутируемого на таймерном выходе, мА, не более | 300 |
Габаритные размеры, мм, не более | |
- высота | 180 |
- ширина | 80 |
- длина | 242 |
Масса, кг, не более | 1,2 |
Условия эксплуатации: | |
- температура окружающей среды, °С | от +1 до +40 |
- относительная влажность, % | 80 |
- атмосферное давление, кПа | от 84 до 107 |
Средняя наработка на отказ, ч, не менее | 5000 |
наносится на паспорт печатным способом.
Таблица 4 - Комплектность секундомера
Наименование | Обозначение | Количество |
Секундомер электронный с таймерным выходом СТЦ-2М | - | 1 шт. |
Вставка плавкая ПВ1-1-0,25 А | - | 1 шт. |
Вилка РП15-15 ШК (ШВК, ШВКВ) | - | 1 шт. |
Паспорт | гИ2.815.052 ПС | 1 экз. |
Секундомер электронный с таймерным выходом СТЦ-2М. Методика поверки | МП 289-17 | 1 экз. |
осуществляется по документу МП 289-17 Секундомер электронный с таймерным выходом СТЦ-2М. Методика поверки, утвержденному ФБУ «Томский ЦСМ» 09.10.2017 г.
Основные средства поверки:
Рабочий эталон по ГОСТ 8.129-2013, диапазон измерений частот от Г10'3 до 6,5 109 Гц, пределы допускаемой абсолютной погрешности измерений ±5 10-10 , регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 56478-14.
Генератор импульсов АКИП-3305, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 43317-09, диапазон измерений от 20"9 до 10000 с,
4 7 5
от 1 до 5 Гц, пределы допускаемой относительной погрешности ±5 .
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на корпус секундомера (рисунок 2) и на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4282-006-23099449-2002 Секундомеры электронные с таймерным выходом СТЦ-2М. Технические условия
