| Номер в госреестре | 71618-18 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | ОАО "Резметкон", г.Батайск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВС-1000 предназначен для измерений объёма нефти и нефтепродуктов.
Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью
1000 м3.
Резервуар представляет собой стальную конструкцию цилиндрической формы с днищем и крышей.
Резервуар стальной вертикальный цилиндрический РВС-1000 расположен в филиале ООО «Газпромнефть-Восток» УПН Урманское.
Цилиндрическая стенка резервуара включает в себя восемь цельносварных поясов полистовой сборки толщиной от 4 до 6 мм.
Листы изготовлены из стали марки 09Г2С.

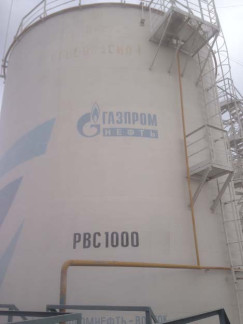

Общий вид резервуара представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 1000 |
| Пределы допускаемой относительной погрешности измерений вместимости, % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта резервуара типографическим способом.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-1000 | 1 шт. |
| ГСИ. Резервуар стальной вертикальный цилиндрический РВС-1000. Методика поверки | МП 294-17 | 1 экз. |
| Резервуар стальной вертикальный цилиндрический РВС-1000. Паспорт (заводской № 170) | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
осуществляется по документу МП 294-17 «ГСИ. Резервуар стальной вертикальный цилиндрический РВС-1000. Методика поверки», утвержденному ФБУ «Томский ЦСМ» 27.10.17 г.
Основные средства поверки:
- тахеометр электронный Leica TS15 (регистрационный номер 46981-11);
- рулетка измерительная металлическая с грузом РНГ класс точности 2 (регистрационный номер 43611-10);
- рулетка измерительная металлическая Р20Н2К класс точности 2 (регистрационный номер 46391-11);
- толщиномер ультразвуковой УТ-301 (регистрационный номер 29134-05);
- штангенциркуль 156 (регистрационный номер 11333-88).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на титульный лист градуировочной таблицы резервуара.
ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-1000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
