| Номер в госреестре | 71619-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-700, РВС-1000, РВС-3000 |
| Изготовитель | ОАО "Нефтебаза "Красный Яр", пос.Красный Яр |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-700, РВС-1000, РВС-3000 предназначены для измерений объёма нефти и нефтепродуктов.
Тип резервуаров - стальные вертикальные цилиндрические.
Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы с днищем и крышей.
Цилиндрическая стенка резервуаров включает в себя восемь цельносварных поясов полистовой сборки.
Резервуары стальные вертикальные цилиндрические РВС-700, РВС-1000, РВС-3000 расположены в филиалах ООО «Газпромнефть-Восток» (таблица 1).
Таблица 1
| Тип резервуара | Заводской номер резервуара | Месторождение |
| РВС-700 | 60, 61 | УПН Заподно-Лугинецкого |
| РВС-1000 | 30, 74 | УПН Урманского |
| РВС-1000 | 266, 267, 268 | УПН Заподно-Лугинецкого |
| РВС-3000 | 52, 53 | ДНС с УПСВ Крапивинского |
| РВС-3000 | 100 | ДНС с УПСВ Шингинского |
Листы изготовлены из стали 09Г2С.

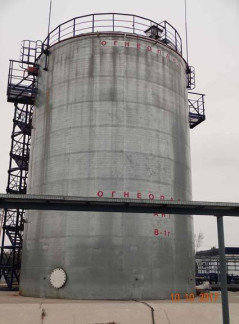

Общий вид резервуаров стальных вертикальных цилиндрических РВС-700, РВС-1000, РВС-3000 представлен на рисунке: 1, 2, 3.
Рисунок 3 - Общий вид резервуара РВС-3000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-700, РВС-1000, РВС-3000 не предусмотрено.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РВС-700 | РВС-1000 | РВС-3000 | |
| Номинальная вместимость, м3 | 700 | 1000 | 3000 |
| Пределы допускаемой относительной погрешности вместимости, % | ±0,20 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| РВС-700 | РВС-1000 | РВС-3000 | |
| Средний срок службы, лет, не менее | 20 | ||
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 | ||
наносится на титульный лист паспорта типографическим способом.
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Количество. |
| Резервуар стальной вертикальный цилиндрический. | РВС-700 | 2 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-700. Паспорт | - | 2 экз. |
| Градуировочная таблица | - | 2 экз |
| Резервуар стальной вертикальный цилиндрический. | РВС-1000 | 5 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-1000. Паспорт | - | 5 экз. |
| Градуировочная таблица | - | 5 экз. |
| Резервуар стальной вертикальный цилиндрический. | РВС-3000 | 3 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-3000. Паспорт | - | 3 экз. |
| Градуировочная таблица | - | 3 экз. |
осуществляется по документу МП 293-17 «ГСИ. Резервуары стальные вертикальные цилиндрические РВС-700, РВС-1000, РВС-3000. Методика поверки», утвержденному ФБУ «Томский ЦСМ» 27.10.17 г.
Основные средства поверки:
- тахеометр электронный Leica TS15 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (ФИФОЕИ) 46981-11), диапазон измерений углов от 0 до 360°, допускаемое среднее квадратическое отклонение измерений углов не более 2''; диапазон измерений расстояний L от 1,5 до 400 м, допускаемое среднее квадратическое отклонение измерений расстояний не более ±(2+2-10"6- L) мм;
- рулетка измерительная металлическая с грузом РНГ (регистрационный номер
- в ФИФОЕИ 43611-10), диапазон измерений от 0 до 20 м, класс точности 2;
- рулетка измерительная металлическая Р20Н2К (регистрационный номер в ФИФОЕИ 46391-11), диапазон измерений от 0 до 20 м, класс точности 2;
- толщиномер ультразвуковой УТ-93П (регистрационный номер в ФИФОЕИ 10479-98), диапазон измерений от 0,6 до 30,0 мм, пределы допускаемой абсолютной погрешности при измерении толщины ±0,1 мм;
- штангенциркуль (регистрационный номер в ФИФОЕИ 11333-88), диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм;
- линейка измерительная металлическая (регистрационный номер в ФИФОЕИ 96-70), диапазон измерений от 0 до 500 мм, пределы допускаемой абсолютной погрешности ±0,2 мм;
- нивелир (регистрационный номер в ФИФОЕИ 29722-05), метрологические характеристики: диапазон измерений от 0 до 360°, средняя квадратическая погрешность измерения превышения на 1 км двойного хода не более 2,5 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочную таблицу.
ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-700, РВС-1000, РВС-3000
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
