Номер в госреестре | 71624-18 |
Наименование СИ | Системы контроля и регистрации условий транспортирования железнодорожным транспортом |
Обозначение типа СИ | СКРУТЖТ |
Изготовитель | Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ"), г. Пенза |
Год регистрации | 2018 |
Срок свидетельства | 28.06.2029 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Система контроля и регистрации условий транспортирования железнодорожным транспортом СКРУТЖТ (далее по тексту - СКРУТЖТ) предназначена для измерения параметров виброускорений, давления и температуры окружающей среды при транспортировании изделий железнодорожным транспортом.
СКРУТЖТ состоит из:
- блока контроля и регистрации (БКиР)
- 1 шт.;
- 16 шт.;
- 1 шт.;
- 1 шт.;
- 1шт.;
- 1 шт.
- акселерометров низкочастотных линейных АЛЕ 037 (акселерометр)
- датчика давления ДАВ 084 (ДД)
- датчика температуры (ДТ)

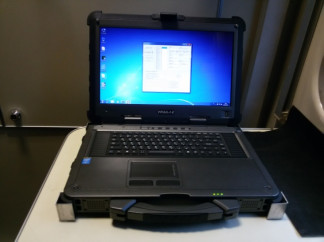

- изделия «Урал-12» (ПЭВМ)
- источника бесперебойного питания (ИБП)
СКРУТЖТ является средством измерений и обеспечивает:
- измерение параметров виброускорений;
- измерение абсолютного давления окружающей среды;
- измерение температуры окружающей среды;
Акселерометр входящий в состав системы предназначен для измерения виброускорений.
Акселерометр состоит из объединенных в моноблок чувствительного элемента и электронного блока.
ДД входящий в состав системы предназначен для измерения давления окружающей среды. ДД представляет собой чувствительный элемент, установленный в корпус, который имеет фланец для установки на изделие, соединенный с кабельной перемычкой.
ДТ входящий в состав системы предназначен для измерения температуры окружающей среды. ДТ представляет собой чувствительный элемент, установленный в корпус, который имеет фланец для установки на изделие, соединенный с кабельной перемычкой.
БКиР предназначен для сбора и обработки измерительной информации, поступающей от акселерометров, ДД, ДТ с последующей передачей на ПЭВМ для регистрации и контроля измеряемых параметров.
Общий вид составных частей СКРУТЖТ представлен на рисунке 1.
Для предотвращения несанкционированного доступа корпус с крышкой БКиР опломбированы с двух сторон способом 1 по ОСТ 92-8918-77 пломбами 1-6х8-АД1М ГОСТ 18677-73 и проволокой 0,5-12Х18Н10Т ГОСТ 18143-72 (рисунок 2).
Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентифика тора программного обеспечения |
Программное обеспечение для системы регистрации и транспортирования внешних воздействий | СКРУТЖТ | 783.00453-01 | - | - |
Программное обеспечение (ПО) СКРУТЖТ предназначено для регистрации, обработки и преобразования аналоговых сигналов, поступающих от акселерометров, датчика давления, датчика температуры в цифровой код с последующей передачей на ПЭВМ для визуализации измерительной информации.
Установка ПО производится в заводских условиях при производстве. В процессе эксплуатации не предусматривается какое-либо воздействие на ПО: установка или изменение ПО, настройка параметров. В ПО отсутствуют программно-аппаратные интерфейсы связи, влияющие на метрологически значимую составляющую ПО.
Конструкция СКРУТЖТ исключает возможность несанкционированного влияния на ПО СКРУТЖТ и измерительную информацию.
Защита ПО и измерительной информации от непреднамеренных и преднамеренных изменений соответствует высокому уровню защиты по Р 50.2.077-2014.
представлены в таблице 2.
Таблица 2
Диапазон канала измерений виброускорений, м/с | от ±10 до ±50 |
Частотный диапазон канала измерения виброускорений, Гц | от 1 до 100 |
Диапазон канала измерения давления, кПа | от 1 до 130 |
Диапазон канала измерения температуры, °С | от -50 до +70 |
Предел допускаемого значения приведенной погрешности канала измерения виброускорений к диапазону измерений, % | 30 |
Неравномерность амплитудно-частотной характеристики канала измерений виброускорений, % | 15 |
Пределы допускаемого значения приведенной погрешности канала измерения давления к верхнему пределу диапазона измерений, % | ±2 |
Пределы допускаемого значения абсолютной погрешности канала измерения температуры окружающей среды, °С | ±2 |
Диапазон температуры окружающей среды, °С | от -50 до +50 |
Напряжение питания, В | от 23 до 34 |
Масса, кг, не более - акселерометр низкочастотный линейный АЛЕ 037; - датчик давления; - датчик температуры; - блок контроля и регистрации БКиР | 0,22 0,95 0,15 5,0 |
Габаритные и установочные размеры, мм, не более 1) акселерометр низкочастотный линейный АЛЕ 037: | |
- высота | 35 |
- ширина | 35 |
- длина | 35 |
2) датчик давления: | |
- длина | 38; 29,1; 34; |
- диаметр | 5,5Н12*; 7Н9* |
3) датчик температуры: | |
- длина | 20±1; 22±0,1; 350±30 |
- диаметр | 12Н12*; 2 отв. 3,4Н12* |
4) блок контроля и регистрации БКиР: | |
- высота | 260 |
- ширина | 195 |
- длина | 90 |
* где Н - поле допуска в системе отверстия по ГОСТ 25347-82 |
наносится на титульных листах эксплуатационной документации офсетным способом и на корпусе блока контроля и регистрации БКиР методом гравирования.
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Система контроля и регистрации условий транспортирования железнодорожным транспортом СКРТУЖТ | СДАИ.402158.002 | 1 шт. |
Эксплуатационная документация согласно ведомости эксплуатационных документов СДАИ.402158.002ВЭ | - | 1 экз. |
Методика поверки СДАИ.402158.002МП | - | 1 экз. |
осуществляется по документу СДАИ.402158.002МП «Система контроля и регистрации условий транспортирования железнодорожным транспортом СКРУТЖТ. Методика поверки», утвержденному АО «НИИФИ» 06.11.2017 г.
Основные средства поверки:
- поверочная виброустановка 2-го разряда по ГОСТ Р 8.800-2012 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерения виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2-104 Гц »;
- вибропреобразователь мод. 8305 [Госреестр № 14923-09, диапазон рабочих частот (0,2 - 4400) Гц, неравномерность АЧХ ±2 %];
- источник питания постоянного тока Б5-71/4 ПРО [Госреестр № 42467-09, диапазон (0,2-75) В, (0,03-4) А, погрешность ±(0,002UycT + 0,1) В, ±(0,01Imax + 0,05) мА];
- манометр абсолютного давления МПА-15, [Госреестр № 4222-74, диапазон (0-400) кПа, класс точности 0,01];
- термометр сопротивления эталонный ЭТС-100, [Госреестр № 19916-10, диапазон ((-196)-419,53) град. Цельсия, 3 разряд];
- измеритель температуры прецизионный МИТ 8 [Госреестр № 19736-11, диапазон ((-200)-500) град. Цельсия, погрешность ±(0,0035+0,00001t)].
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке СИ.
приведены в эксплуатационном документе.
Система контроля и регистрации условий транспортирования железнодорожным транспортом СКРУТЖТ. Технические условия СДАИ.402158.002ТУ.
