| Номер в госреестре | 71631-18 |
| Наименование СИ | Преобразователи напряжения измерительные |
| Обозначение типа СИ | AP6300 |
| Изготовитель | Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест"), Нижегородскаяобл., г. Саров |
| Год регистрации | 2018 |
| Срок свидетельства | 28.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи напряжения измерительные AP6300 (далее по тексту - преобразователь) предназначены для: измерений частоты сигнала, напряжения постоянного и переменного тока при регистрации, анализе и постобработке сигналов с различных устройств, поступающих на его вход.
Принцип действия преобразователя основан на параллельном (одновременном) преобразовании мгновенных значений аналоговых входных сигналов с помощью 24-х битного АЦП в цифровой код и последующего анализа с помощью специального программного обеспечения. Преобразователь имеет возможность подключения датчиков со встроенной электроникой стандарта IEPE (integrated electronic piezoelectric) с параметрами: 2 мА, +24 В.
Конструктивно преобразователь представляет собой блок ввода и преобразования сигналов, и выпускается в пластиковом корпусе. Тип логики цифровой линии 3,3 В/TTL. Количество линий, программируемых на вход/выход - две. Питание преобразователя осуществляется от ПК через разъем микро-USB. Количество измерительных каналов одного модуля - 4. Возможно параллельное подключение к ПК до 8 модулей.
Преобразователь позволяет:
- проводить спектральный анализ в различных полосах для сигналов в реальном масштабе времени и сигналов записанных ранее;
- проводить модальный анализ;
- проводить фильтрацию сигналов с помощью различных цифровых фильтров (перечислить) любого порядка;
- измерять постоянную и переменную составляющие сигналов, записывать их в файл с временной привязкой;
- регистрировать сигналы (вводить в память оцифрованные значения сигнала с последующей записью на накопитель).
Преобразователь поддерживает функции следующих измерительных приборов: «Спектроанализатор», «Осциллограф», «Частотомер», «Вольтметр переменного тока», «Вольтметр постоянного тока», «Взаимный спектр», «Модальный анализ», «Амплитудно-фазовая частотная характеристика».

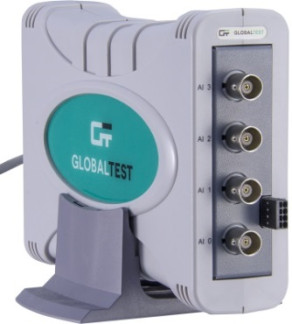

Внешний вид преобразователя представлен на рисунке 1.
Место нанесения знака утверждения типа
Программное обеспечение (далее то тексту - ПО) предназначено для установления требуемых режимов работы, обеспечения функций математической обработки сигналов, управления преобразователем, записи и отображения результатов измерений.
Уровень защиты ПО соответствует уровню «низкий» по Р 50.2.077-2014. ПО не требует специальных средств защиты от преднамеренного воздействия, целостность ПО проверяется расчетом цифрового идентификатора (контрольной суммы исполняемого кода) с использованием алгоритма CR^32. Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АБКЖ.00029-01 |
| Номер версии (идентификационный номер) ПО, не ниже | 0.32.2 |
| Цифровой идентификатор ПО (с использованием алгоритма CRС32) | * |
| * - Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) указывается в паспорте АБКЖ.411168.002 ПС | |
Таблица 2 - Метрологические характеристики
| Диапазоны измеряемого напряжения постоянного и переменного тока (амплитудные значение), мВ | ±10000 |
| Полоса пропускания по уровню минус 10 %, Гц: - режим DС/AС | от 0 до 50000 |
| - режим АС | от 0,4 до 50000 |
| Пределы допускаемой абсолютной погрешности измерений входного напряжения в диапазоне частот от 0 до 1 кГц включительно, мВ | ±(0,003 ивх+1 мВ) |
| Неравномерность частотной характеристики относительно уровня на частоте 1 кГц, %, не более: | |
| - до 10 кГц включительно | 2,0 |
| - до 20 кГц включительно | 2,5 |
| - св. 20 кГц до 45 кГц включительно | 5,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Частота дискретизации, кГц | от 1 до 128 |
| Напряжение питания постоянного тока, В | 5,0±0,5 |
| Входное сопротивление, кОм, не менее | 200 |
| Рабочие условия эксплуатации анализатора: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 35 °С, % | от +5 до +40 до 90 |
| Масса анализатора, кг, не более | 0,5 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 170x45x115 |
| Гарантийный срок хранения с момента изготовления, месяцев | 42 |
| Гарантийный срок эксплуатации с момента поставки заказчику, месяцев | 36 |
наносится на заднюю панель с помощью самоклеющейся плёнки, а также на заглавный лист паспорта АБКЖ.411168.002ПС и руководства по эксплуатации АБКЖ.411168.002РЭ типографским способом в левом верхнем углу.
Таблица 4 - Комплектность поставки анализатора
| Наименование | Обозначение | Количество, шт. |
| Преобразователь напряжения измерительный АР6300 | АБКЖ.411168.002 | 1 |
| Преобразователь напряжения измерительный AP6300. Паспорт | АБКЖ.411168.002 ПС | 1 |
| Преобразователи напряжения измерительные AP6300. Руководство по эксплуатации | АБКЖ.411168.002 РЭ | одно на партию |
| Программное обеспечение «GTLab» | АБКЖ.00029-01 | |
| Программное обеспечение «GTLab». Руководство оператора | АБКЖ.00029-01 34 | |
| Преобразователи напряжения измерительные AP6300. Методика поверки | А3009.0243.МП-18 | |
| Кабель для синхронизации анализаторов | АБКЖ.411168.002.100 | по требованию |
| Кабель интерфейсный USB А-В | 1 |
осуществляется по документу А3009.0243.МП-18 «Преобразователи напряжения измерительные AP6300. Методика поверки», утвержденному ФГУП «РФЯЦ-ВНИИЭФ» 22.01.2018 г.
Основные средства поверки: калибратор универсальный Н4-16 рег. № 46627-11. Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 8.648-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц.
ГОСТ 8.027-2001 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
АБКЖ.411168.002ТУ «Преобразователи напряжения измерительные АР6300. Технические условия».
| Зарегистрировано поверок | 373 |
| Поверителей | 14 |
| Актуальность данных | 17.11.2024 |
