| Номер в госреестре | 71634-18 |
| Наименование СИ | Расходомеры |
| Обозначение типа СИ | Jaeger Observer модификаций fm-s |
| Изготовитель | Компания "Jaeger messtechnik", Австрия |
| Год регистрации | 2018 |
| Срок свидетельства | 28.06.2028 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры Jaeger Gbserver модификаций fm-s, fm2s, fm3 (далее - расходомеры) предназначены для измерений объемного расхода и объема воды в напорных и безнапорных трубопроводах диаметром от 100 до 800 мм.
Принцип действия расходомера основан на использовании закона электромагнитной индукции Фарадея. В проводнике, движущемся в электромагнитном поле, индуцируется напряжение, значение которого пропорционально скорости его движения. В качестве проводника выступает электропроводящая жидкость - вода. Электромагнитные катушки внутри первичного преобразователя создают магнитное поле, а электроды на его внутренней поверхности воспринимают разность потенциалов, возникающую при движении воды в электромагнитном поле. Расход жидкости определяется с учетом внутреннего диаметра измерительного участка трубопровода.
Расходомеры состоят из первичного преобразователя скорости, измерительного участка, элемента уплотнения и электронного блока. Первичный преобразователь скорости вместе с измерительным участком крепятся в трубопроводе при помощи элемента уплотнения, входящего в комплект поставки, который блокирует свободную часть трубопровода, заставляя жидкость течь по измерительному участку. Измерительный участок изготавливается из нержавеющей стали и крепится к первичному преобразователю при помощи быстросъемного соединения.
Измерительная часть расходомера представляет собой измерительный участок трубопровода с установленным на нем электромагнитным первичным преобразователем скорости. Выпускная часть измерительного участка выполнена в виде изгиба, направленного вверх, таким образом создается постоянный подпор, и все сечение измерительного участка оказывается заполненным. При этом основной трубопровод может быть напорным или безнапорным.
Для управления процессом измерений, преобразования измеренных значений в унифицированные выходные сигналы, а также для хранения данных и вывода на экран оператора через графический интуитивно понятный интерфейс в состав расходомера входит электронный блок, к которому подключаются первичный преобразователь и дополнительное оборудование.
Расходомеры выпускаются модификаций fm-s, fm2s и fm3. Модификация fm3 имеет портативное исполнение, снабжена кейсом для переноски и имеет автономный источник электропитания. Электронный блок имеет встроенный жидкокристаллический дисплей. На жидкокристаллическом дисплее во время проведения измерений отображаются следующие значения измеряемых величин в графическом и цифровом виде в единицах системы СИ :
- средняя скорость;
- общий объем накопительным итогом;
- текущий расход;
- дата, время;
- время наработки.
Для удобства установки расходомера в трубопроводы, расходомер может оснащаться пневматическим уплотняющим элементом.
При установке расходомера отсутствуют требования к длинам прямых участков.

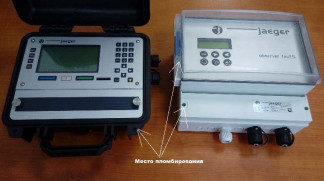

Общий вид расходомеров показан на рисунках 1 и 2.
Электронный блок имеет встроенное программное обеспечение. Встроенное программное обеспечение предназначено для:
- обработки измерительной информации от первичного измерительного преобразователя,
- отображения режима работы расходомера, измерительной информации, а также служебных сообщений с выводом на ЖКД
- диагностики аппаратной части и целостности фиксированной части встроенного ПО. Защита программного обеспечения от непреднамеренных или преднамеренных
изменений осуществляется с помощью паролей и учетных записей пользователя (уровней доступа). Имеется защита от ввода заведомо неверных данных путем индикации сообщений
об ошибках.
Конструктивно расходомеры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения расходомера
| Идентификационные данные (признаки) | Значения | |
| Идентификационное наименование ПО | Встроенное ПО Observer fm-s/fm2s | Встроенное ПО Observer fm3 |
| Номер версии (идентификационный номер) ПО | Не ниже «04.08» | Не ниже «03.01» |
Нормирование метрологических характеристик расходомера проведено с учетом того, что программное обеспечение является неотъемлемой частью расходомера.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений, в соответствии с Р 50.2.077-2014 «средний».
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расхода, м /ч (в зависимости от диаметра условного прохода Ду) | от 0,72 до 4068 |
| Диапазон показаний скорости, м/с | от 0,06 до 9 |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости, % 0,06 < V < 0,13 0,13 < V < 0,5 0,5 < V < 9 где V .- значение скорости потока жидкости в расходомере, м/с | ±3,0 ±1,5 ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр условного прохода трубопровода (Дут), мм | от 100 до 800 |
| Диаметр условного прохода проточной части расходомера (Ду), мм | от 65 до 400 |
| Напряжение питания, В | |
| -постоянного тока | от 11 до 30 |
| -переменного тока | от 190 до 240 |
| Потребляемая мощность, Вт, не более | 30 |
| Диапазон температуры измеряемой среды, оС | от 0 до +80 |
| Диапазон температуры окружающей среды, оС | от -20 до +60 |
| Габаритные размеры первичного преобразователя, в зависимости от Ду, мм, не более | |
| длина | от 875 до 2080 |
| высота | от 198 до 474 |
| ширина | от 110 до 420 |
| Наименование характеристики | Значение |
| Габаритные размеры электронного блока, мм, не более высота, глубина, ширина Observer fm-s, fm2s Observer fm3 | 280; 215; 155 280; 260; 120 |
| Масса первичного преобразователя в комплекте с измерительным участком, в зависимости от Ду, кг: | от 7 до 65 |
| Масса электронного блока кг, не более Observer fm-s, fm2s Observer fm3 | 1 2,5 |
| Относительная влажность окружающего воздуха, %, не более - электронного блока Observer fm-s, fm2s - электронного блока Observer fm3 | 95 (без конденсации) 100 |
| Наработка на отказ, ч | 65000 |
| Средний срок службы, лет | 14 |
наносится на эксплуатационную документацию типографским способом и на электронный блок преобразователя в виде наклейки.
| Таблица 4 - Комплектность расходоме | ров | ||
| Наименование | Обозначение | Кол-во | Примечание |
| Расходомер Jaeger Оbserver модификаций fm-s, fm2s, fm3 | 1 шт. | модификация согласно заказу | |
| Уплотнительный пневматический элемент | 1 шт. | по заказу | |
| Комплект монтажный | 1 шт. | ||
| Транспортная упаковка | 1 шт. | ||
| Расходомеры Jaeger Оbserver модификаций fm-s, fm2s, fm3. Руководство по эксплуатации | 1 экз. | ||
| Методика поверки | МП 2550-0305-2018 | 1 экз. | |
осуществляется по документу МП 2550-0305-2018 «ГСИ. Расходомеры Jaeger Gbserver модификаций fms, fm2s, fm3. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 12 февраля 2018 г.
Основное средство поверки:
рабочий эталон 3-го разряда в соответствии с приказом Росстандарта от 07.02.2018 № 256 (установка поверочная с диапазоном измерений не менее, чем у поверяемого расходомера, с погрешностью не более 1/3 пределов допускаемой погрешности поверяемого расходомера). Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 49 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
