Газоанализаторы Gastron моделей GIR-3000, GTD-2000-Tx, GTD-2000-Ex (далее - газоанализаторы) предназначены для измерений довзрывоопасной концентрации горючих газов и паров горючих жидкостей, объемной доли кислорода, водорода, диоксида углерода, объемной доли оксида углерода, диоксида серы, хлористого водорода, сероводорода и аммиака в воздухе рабочей зоны, а также объемной доли компонентов в газовых средах.
Карточка СИ
Номер в госреестре 71637-18
Наименование СИ Газоанализаторы
Обозначение типа СИ Gastron мод. GIR-3000, GTD-2000-Tx, GTD-2000-Ex
Изготовитель ?ма "Gastron Co., Ltd.", Корея
Год регистрации 2018
Срок свидетельства 28.06.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы Gastron моделей GIR-3000, GTD-2000-Tx, GTD-2000-Ex (далее - газоанализаторы) предназначены для измерений довзрывоопасной концентрации горючих газов и паров горючих жидкостей, объемной доли кислорода, водорода, диоксида углерода, объемной доли оксида углерода, диоксида серы, хлористого водорода, сероводорода и аммиака в воздухе рабочей зоны, а также объемной доли компонентов в газовых средах.

Описание

Газоанализаторы представляют собой стационарные одноканальные приборы непрерывного действия.

Принцип действия газоанализаторов, в зависимости от определяемого компонента:

-    объемная доля кислорода и вредных газов - электрохимический;

-    объемная доля диоксида углерода и закиси азота - оптический;

-    довзрывоопасная концентрация горючих газов - оптический или термохимический. Конструктивно газоанализаторы выполнены одноблочными в корпусе алюминиевого

сплава. На лицевой панели газоанализатора находятся светодиодный индикатор, OLED дисплей с подсветкой и бесконтактные кнопки управления «|», <ф>, «FUNC» и «RESET». Крышка корпуса имеет смотровое стеклянное окно, соединение с корпусом резьбовое. Доступ к органам управления газоанализатора возможен с помощью магнитного инструмента без открывания крышки корпуса. В верхней части корпуса расположены резьбовые отверстия (для кабельных вводов информационных линий и линий питания, в нижней части корпуса располагается первичный измерительный преобразователь.

Газоанализаторы могут комплектоваться дождезащитной крышкой.

Способ отбора пробы - диффузионный.

Газоанализаторы выпускаются в трех моделях, отличающихся принципом действия установленного первичного измерительного преобразователя:

-    GIR-3000 - оптический первичный измерительный преобразователь;

-    GTD-2000-Tx - электрохимический первичный измерительный преобразователь;

-    GTD-2000-Ex - термохимический первичный измерительный преобразователь; Газоанализаторы имеют монохромный OLED дисплей с подсветкой, обеспечивающий

отображение:

-    химической формулы определяемого компонента;

-    результатов измерений содержания определяемых компонентов;

-    меню пользователя;

-    информации о срабатывании сигнализации;

-    служебной информации.

Газоанализаторы обеспечивают выходные сигналы:

-    показания встроенного OLED дисплей;

-    унифицированный аналоговый выходной сигнал от 4 до 20 мА в диапазоне показаний;

-    цифровой, интерфейс RS 485 с протоколом Modbus (только для GIR-3000);

-    цифровой, протокол HART (при наличии в составе газоанализатора интерфейсной платы HART);

-    замыкание и размыкание контактов реле, срабатывающие при превышении 2-х про-граммно-конфигурируемых уровней (только для GIR-3000);

-    размыкание и замыкание контактов реле «исправность» при неисправности газоанализатора (только для GIR-3000).

По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты IP67 по ГОСТ 14254-2015.

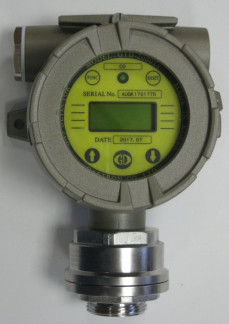

Общий вид газоанализаторов представлен на рисунке 1, схема пломбирования корпуса от несанкционированного доступа представлена на рисунке 2.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем и обеспечивающее выполнение следующих основных функций:

-    прием и обработку измерительной информации от первичного измерительного преобразователя содержания определяемых компонентов в воздухе рабочей зоны;

-    индикацию результатов измерений на встроенном OLED дисплее;

-    проведение градуировки газоанализаторов;

-    самодиагностику аппаратной части газоанализатора.

Встроенное ПО реализует следующие расчетные алгоритмы:

-    вычисление результатов измерений содержания определяемого компонента по данным от первичного измерительного преобразователя;

-    сравнение результатов измерений с заданными пороговыми значениями.

Встроенное ПО газоанализаторов моделей GIR-3000 состоит из двух частей: ПО оптического

первичного измерительного преобразователи (GSA920) и собственно ПО газоанализатора (GIR3000).

Встроенное ПО газоанализатора идентифицируется при включении электрического питания газоанализатора путем вывода на дисплей номера версии или через меню газоанализатора.

Идентификационные данные ПО приведены в таблице 1.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные встроенного ПО газоанализаторов

Идентификационные данные (признаки)

Значение

GIR-3000

GTD-2000-Tx

GTD-2000-Ex

Идентификационное наименование ПО

GIR3000

GSA920

GTD-2000-Tx

firmware

GTD-2000-Ex

firmware

Номер версии (идентификационный номер) ПО, не ниже

V 1.22

V 1.39

V 1.37

V 1.37

Таблица 2 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов GIR-3000___

Опреде

ляемый

компонент

Диапазон измерений 1)

Пределы допускаемой основной погрешности 2)

Пределы допускаемой

6)

погрешности

довзрывоопасных концентраций, % НКПР3)

объемной доли, %

абсолютной

относительной, %

абсолютной, % НКПР

относи

тельной,

%

метан

(CH4)

от 0 до 50 включ.

-

±5 % НКПР

-

±9

-

св. 50 до 100

-

-

±10

-

±18

пропан

(C3HO

от 0 до 50 включ.

-

±5 % НКПР

-

±9

-

св. 50 до 100

-

-

±10

-

±18

изобутан

(и-С^ю)

от 0 до 50 включ.

-

±5 % НКПР

-

±9

-

св. 50 до 100

-

-

±10

-

±18

пентан

(C5H12)

от 0 до 50 включ.

-

±5 % НКПР

-

±9

-

св. 50 до 100

-

-

±10

-

±18

циклопентан

(C5H10)

от 0 до 50 включ.

-

±5 % НКПР

-

±9

-

св. 50 до 100

-

-

±10

-

±18

гексан

(C6H14)

от 0 до 50 включ.

-

±5 % НКПР

-

±9

-

св. 50 до 100

-

-

±10

-

±18

гептан

(C7H16)

от 0 до 50 включ.

-

±5 % НКПР

-

±9

-

св. 50 до 100

-

-

±10

-

±18

метиловый

спирт

(CH3OH)

от 0 до 50 включ.

±5 % НКПР

±9

этиловый

спирт

(C2H5OH)

от 0 до 50 включ.

±5 % НКПР

±9

этилен

(C2H4)

от 0 до 50 включ.

-

±5 % НКПР

-

±9

-

св. 50 до 100

-

-

±10

-

±18

толуол

(С7Н8)

от 0 до 50 включ.

-

±5 % НКПР

-

±9

-

л ) о6

зН нз 6 еС б(

от 0 до 50 включ.

-

±5 % НКПР

-

±9

-

ацетон

(СН3СОСН3)

от 0 до 50 включ.

-

±5 % НКПР

-

±9

-

оксид

этилена

(C2H4O)

от 0 до 50 включ.

-

±5 % НКПР

-

±9

-

св. 50 до 100

-

-

±10

-

±18

этилацетат

(C4H8O2)

от 0 до 50 включ.

-

±5 % НКПР

-

±9

-

Определяемый

компонент

Диапазон измерений 1)

Пределы допускаемой основной погрешности 2)

Пределы допускаемой

6)

погрешности

довзрывопасных концентраций, % НКПР3)

объемной доли, %

абсолютной

относи

тельной,

%

абсолютной, % НКПР

относи

тельной,

%

диоксид углерода (CO2)

-

от 0 до 5

±(0,05+0,05Сх) % (об.д.) 4)

-

-

-

-

от 0 до 205)

±(0,2+0,05Сх) % (об.д.)

-

-

-

оксид углерода (CO)

-

от 0 до 1

±(0,01+0,05Сх) % (об.д.)

-

-

-

-

от 0 до 205)

±(0,2+0,05Сх) % (об.д.)

-

-

-

1,2-дихлорэтан

(C2H4CI2)

от 0 до 50 включ.

-

±5 % НКПР

-

±9

-

метилцикло-гексан (C7H14)

от 0 до 50 включ.

-

±5 % НКПР

-

±9

-

закись азота (N2O)

-

от 0 до 300 -1

млн

включ

±45 млн-1

-

-

-

-

св. 300 до 4000 млн-1

-

±15

-

-

изопентан

(и-С5Н12)

От 0 до 50 включ.

-

±5 % НКПР

-

±9

-

Св. 50 до 100

-

-

±10

-

±18

стирол (C8H8)

От 0 до 50 включ.

-

±5 % НКПР

-

±9

-

1)    Диапазон показаний для всех газоанализаторов горючих газов от 0 до 100 % НКПР.

2)    В нормальных условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент.

3)    Значения НКПР в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

4)    Свх - значение объемной доли определяемого компонента на входе газоанализатора, %.

5)    Допускается поставка газоанализаторов с диапазонами измерений с верхней границей, отличающейся от указанной в таблице, но ее не превышающей. Пределы допускаемой основной абсолютной погрешности в таком случае выражаются формулой:

А0 =± (а + 0,05 • С),

где а = 0,01 • Св, С в верхний предел диапазона измерений объемной доли определяемого компонента, %.

6)    В рабочих условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент.

погрешности газоанализаторов GTD-2000-Ex

Определяемый

компонент

Диапазон измерений довзрывоопасных концентраций,1-* % НКПР4)

Пределы

допускаемой

основной

абсолютной

погрешности2), %

НКПР

Пределы допускаемой абсолютной погрешности3), % НКПР

метан (CH4)

от 0 до 50

±5

±9

пропан (C3H8)

от 0 до 50

±5

±9

изобутан (и-C^o)

от 0 до 50

±5

±9

пентан (C5H12)

от 0 до 50

±5

±9

циклопентан (C5H10)

от 0 до 50

±5

±9

гексан (C6H14)

от 0 до 50

±5

±9

гептан (C7H16)

от 0 до 50

±5

±9

метиловый спирт (CH3OH)

от 0 до 50

±5

±9

этиловый спирт (C2H5OH)

от 0 до 50

±5

±9

этилен (C2H4)

от 0 до 50

±5

±9

толуол (С7Н8)

от 0 до 50

±5

±9

бензол (С6Н6)

от 0 до 50

±5

±9

ацетон (СН3СОСН3)

от 0 до 50

±5

±9

этилацетат (C4H8O2)

от 0 до 50

±5

±9

1,2-дихлорэтан

(C2H4Cl2)

от 0 до 50

±5

±9

изопентан (и-С5Щ2)

от 0 до 50

±5

±9

стирол (C8H8)

от 0 до 50

±5

±9

ацетилен (C2H2)

от 0 до 50

±5

±9

аммиак (NH3)

от 0 до 50

±5

±9

1,3-бутадиен (C4H6)

от 0 до 50

±5

±9

1-бутен (C4H8)

от 0 до 50

±5

±9

циклопентан (C5H10)

от 0 до 50

±5

±9

циклопропан (C3H6)

от 0 до 50

±5

±9

этан (С2Н6)

от 0 до 50

±5

±9

водород (H2)

от 0 до 50

±5

±9

изооктан (^C8H18)

от 0 до 50

±5

±9

пропилен (C3H6)

от 0 до 50

±5

±9

1)    Диапазон показаний для всех газоанализаторов горючих газов от 0 до 100 % НКПР.

2)    В нормальных условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент.

3)    В рабочих условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент.

4)    Значения НКПР в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

Таблица 4 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов GTD-2000-Tx___

Определяемый

компонент

Диапазон показаний объемной доли

Диапазон измерений объемной доли

Пределы допускаемой основной абсолютной

погрешности 1)

Назначение 3)

озон (O3)

от 0 до 0,1 млн-1

от 0 до 0,1 млн-1

±0,03 млн-1

А

от 0 до 1 млн-1

от 0 до 1,0 млн-1

±0,1 млн-1

А

диоксид азота (NO2)

от 0 до 2 млн-1

от 0 до 2 млн-1

±0,3 млн-1

А

от 0 до 10 млн-1

от 0 до 10 млн-1

±(0,1+0,10-СХ) млн-1 2)

А

от 0 до 200 млн-1 4)

от 0 до 200 млн-1

±(2+0,10-СХ) млн-1

А

оксид азота (NO)

от 0 до 10 млн-1

от 0 до 10 млн-1

±1,5 млн-1

А

от 0 до 50 млн-1

от 0 до 50 млн-1

±(0,5+0,10-СХ) млн'1

А

от 0 до 100 млн-1 4)

от 0 до 100 млн-1

±(1,0+0,10-СХ) млн-1

А

оксид углерода (CO)

от 0 до 20 млн-1

от 0 до 20 млн-1

_i_c -1

±5 млн

А

от 0 до 150 млн-1

от 0 до 150 млн-1

±(1,5+0,10-СХ) млн-1

К

от 0 до 400 млн-1 4)

от 0 до 400 млн-1

±(4,0+0,10-СХ) млн'1

А

диоксид серы (SO2)

от 0 до 10 млн-1

от 0 до 10 млн-1

±(0,1+0,10-СХ) млн'1

К

от 0 до 100 млн-1 4)

от 0 до 100 млн-1

±(1,0+0,10-СХ) млн-1

А

хлористый водород (HCl)

от 0 до 5 млн-1

от 0 до 5 млн-1

±0,5 млн-1

К

от 0 до 15 млн-1

от 0 до 15 млн-1

±1,0 млн-1

А

хлор (Cl2)

-1 3)

от 0 до 1 млн ’

от 0 до 1 млн-1

±0,1 млн-1

А

-1 3)

от 0 до 3 млн ’

от 0 до 3 млн-1

±(0,1+0,10-СХ) млн-1

А

от 0 до 20 млн-1 4)

от 0 до 20 млн-1

±(0,2+0,10-Сх) млн-1

А

сероводород

(H2S)

от 0 до 10 млн-1

от 0 до 10 млн-1

±1,0 млн-1

К

от 0 до 30 млн-1

от 0 до 30 млн-1

±(0,3+0,10-Сх) млн-1

К

от 0 до 500 млн-1 4)

от 0 до 500 млн-1

±(5+0,10-СХ) млн-1

А

аммиак (NH3)

от 0 до 20 млн-1

от 0 до 20 млн-1

±2,5 млн-1

А

от 0 до 75 млн-1

от 0 до 75 млн-1

±(0,8+0,10-СХ) млн-1

К

от 0 до 200 млн-1

от 0 до 200 млн-1

±(2+0,10-СХ) млн-1

К

фтористый водород (HF)

от 0 до 9 млн-1

от 0 до 9 млн-1

±0,9 млн-1

А

кислород (O2)

от 0 до 25 %

от 0 до 25 %

±1,3 % об.д.

В

от 0 до 30 %

от 0 до 30 %

±1,5 % об.д.

В

водород (H2)

от 0 до 2000 млн-1

от 0 до 2000 млн-1

±(20+0,10-СХ) млн-1

В

от 0 до 4000 млн-1 4)

от 0 до 4000 млн-1

±(40+0,10-СХ) млн-1

В

уксусная кислота (C2H4O2)

от 0 до 20 млн-1

от 0 до 20 млн-1

±2,0 млн-1

А

арсин (AsH3)

от 0 до 0,3 млн-1

от 0 до 0,3 млн-1

±0,05 млн-1

А

бром (Br2)

от 0 до 3 млн-1

от 0 до 0,3 млн-1

±0,3 млн-1

А

дисульфид углерода (CS2)

от 0 до 100 млн-1

от 0 до 100 млн-1

±5 млн-1

А

карбонил сульфид (COS)

от 0 до 100 млн-1

от 0 до 100 млн-1

±5 млн-1

А

от 0 до 2000 млн-1 4)

от 0 до 2000 млн-1

±(20+0,10-Сх) млн-1

А

этилен (C2H4)

от 0 до 200 млн-1

от 0 до 200 млн-1

±10 млн-1

В

от 0 до 2000 млн-1

от 0 до 2000 млн-1

±100 млн-1

В

этанол (CH5OH)

от 0 до 50 млн-1

от 0 до 50 млн-1

±5 млн-1

А

метилацетат

(C3H6O2)

от 0 до 200 млн-1

от 0 до 200 млн-1

±10 млн-1

А

этиленоксид

(C2H4O)

от 0 до 30 млн-1

от 0 до 30 млн-1

±1,5 млн-1

А

от 0 до 100 млн-1 4)

от 0 до 100 млн-1

±(1+0,10-СХ) млн-1

А

Определяемый

компонент

Диапазон показаний объемной доли

Диапазон измерений объемной доли

Пределы допускаемой основной абсолютной

погрешности 1)

Назначение 3)

этилмеркаптан

(C2H6S)

от 0 до 50 млн-1

от 0 до 50 млн-1

±3 млн-1

А

формальдегид

(CH2O)

от 0 до 10 млн-1

от 0 до 10 млн-1

±1,5 млн-1

А

цианистый водород (HCN)

от 0 до 30 млн-1

от 0 до 30 млн-1

±1,5 млн-1

А

изопропанол

O-C3H7OH)

от 0 до 50 млн-1

от 0 до 50 млн-1

±2,5 млн-1

А

от 0 до 100 млн-1 4)

от 0 до 100 млн-1

±(1+0,10-СХ) млн-1

А

метиловый спирт (CH3OH)

от 0 до 50 млн-1

от 0 до 50 млн-1

±(0,5+0,10-СХ) млн-1

А

от 0 до 100 млн-1 4)

от 0 до 100 млн-1

±(1+0,10-СХ) млн-1

А

монометиламин

(CH5N)

от 0 до 100 млн-1

от 0 до 100 млн-1

±5 млн-1

А

метилмеркаптан

(CH3SH)

от 0 до 50 млн-1

от 0 до 50 млн-1

±2,5 млн-1

А

фенол (С6НбО)

от 0 до 15 млн-1

от 0 до 10 млн-1

±1,0 млн-1

А

фосген (COCl2)

от 0 до 1 млн-1

от 0 до 1 млн-1

±0,1 млн-1

А

фосфин (PH3)

от 0 до 1 млн-1

от 0 до 1 млн-1

±0,1 млн-1

А

Изопропилмер-

каптан

(i-C3H7SH)

от 0 до 50 млн-1

от 0 до 50 млн-1

±2,5 млн-1

А

пропилмеркаптан

(C3H7SH)

от 0 до 100 млн-1

от 0 до 100 млн-1

±5 млн-1

А

моносилан

(SiH)

от 0 до 15 млн-1

от 0 до 15 млн-1

±1 млн-1

А

хлорид кремния (SiCl4)

от 0 до 15 млн-1

от 0 до 15 млн-1

±1 млн-1

А

триметиламин

(C3H9N)

от 0 до 100 млн-1

от 0 до 100 млн-1

±5 млн-1

А

винилхлорид

(C2H3C1)

от 0 до 30 млн-1

от 0 до 30 млн-1

±1,5 млн-1

А

1)    В нормальных условиях эксплуатации.

2)    Свх - значение объемной доли определяемого компонента на входе газоанализатора,

-1

млн .

3)    В столбце «Назначение» приняты следующие обозначения: К - контроль предельно допускаемых концентраций (ПДК) в воздухе рабочей зоны, А - контроль при аварийных ситуациях, В - определение компонента в воздухе (при отсутствии ПДК).

4)    Допускается поставка газоанализаторов с диапазонами измерений с верхней границей, отличающейся от указанной в таблице, но не больше ее. Пределы допускаемой основной абсолютной погрешности в таком случае выражаются формулой:

А0 =± (а + 0,10• Св),

где а = 0,01 • Св; Св - верхний предел диапазона измерений объемной доли определяемого компонента, %.

Таблица 5 - Диапазоны показаний, диапазоны измерений, пределы допускаемой погрешности газоанализаторов GTD-2000-Tx, предназначенных для контроля предельно допускаемой концентрации (ПДК) в воздухе рабочей зоны (в соответствии с Приказом Минздравсоцразвития РФ № 1034н от 09.09.11 г.) __

Определяемый компонент

Диапазон измерений объемной доли

Пределы допускаемой погрешности 1)

абсолютной

относительной

оксид углерода (CO)

от 0 до 17 млн-1 включ. св. 17 до 150 млн-1

±4 млн-1

±24 %

диоксид серы (SO2)

от 0 до 4 млн-1 включ. св. 4 до 10 млн-1

±0,7 млн-1

±18 %

хлористый водород (HCl)

от 0 до 5 млн-1

±0,7 млн-1

-

сероводород(H2S)

от 0 до 10 млн-1

±1,3 млн-1

-

от 0 до 8 млн-1 включ. св. 8 до 30 млн-1

±1,5 млн-1

±19 %

аммиак (NH3)

от 0 до 30 млн-1 включ. св. 30 до 75 млн-1

±5 млн-1

±17 %

от 0 до 30 млн-1 включ. св. 30 до 200 млн-1

±7 млн-1

±24 %

1) Значения погрешности установлены для следующих условиях эксплуатации:

-    температура окружающей среды от 10 до 30 oC;

-    относительная влажность от 5 до 99 %;

-    атмосферное давление от 98 до 104,6 кПа;

-    сопутствующие компоненты (перечень согласно таблице 4) не более 0,5-ПДК.

Таблица 6 - Прочие метрологические характеристики газоанализаторов

Наименование характеристики

Значение

Предел допускаемого времени установления показаний по уровню 0,9 (Т0,9д), с:

-    GIR-3000, GTD-2000-Ex ’

-    GTD-2000-Tx

15

45

Предел допускаемой вариации показаний газоанализатора, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности газоанализатора, вызванной изменением температуры окружающей среды на каждые 10°С, равны, в долях от предела допускаемой основной погрешности:

-    GIR-3000, GTD-2000-Ex

-    GTD-2000-Tx

,2 ,5 о" о"

±±

Пределы допускаемой дополнительной погрешности газоанализатора при изменении атмосферного давления на каждые 3,3 кПа, в долях от пределов допускаемой основной приведенной погрешности

±0,2

Пределы допускаемого изменения показаний газоанализатора за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

±0,5

Время прогрева газоанализаторов, мин, не более

30

Таблица 7 - Технические характеристики газоанализаторов

Наименование характеристики

Значение

Электрическое питание газоанализаторов осуществляется постоянным током напряжением, В

от 18 до 31

Электрический ток, потребляемый газоанализатором при напряжении 24 В, мА, не более:

- GIR-3000,

400

- GTD-2000-Ex,

200

- GTD-2000-Tx

150

Наименование характеристики

Значение

Габаритные размеры газоанализатора, мм не более: - GIR-3000:

- длина

110

- ширина

156

- высота

322

- GTD-2000-Ex, GTD-2000-Tx: - длина

110

- ширина

136

- высота

166

Масса, кг, не более: - GIR-3000

3,0

- GTD-2000-Ex, GTD-2000-Tx

1,5

Газоанализаторы выполнены во взрывозащищенном исполнении по ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-1-2011,

ГОСТ Р МЭК 60079-11-2010, ГОСТ 31610.26-2012, маркировка взрывозащиты:

- GTD-2000-Ex

1Ex d IIC T6..T4 Gb

- GIR-3000, GTD-2000-Tx

1Ex d IIC T6/T4 Gb

Средняя наработка на отказ, ч: - GIR-3000

35 000

- GTD-2000-Ex

30 000

- GTD-2000-Tx

25 000

Средний срок службы, лет: - GIR-3000

10

- GTD-2000-Ex

8

- GTD-2000-Tx

8

Нормальные условия эксплуатации:

»-» 0/"ч

- температура окружающей среды, C:

от +15 до +25

- относительная влажность окружающей среды при температуре +35 oC, %

от 30 до 80

- атмосферное давление, кПа

от 97,3 до 105,3

Рабочие условия эксплуатации:

0/"ч

- температура окружающей и анализируемой сред, C

от -40 до +60

- относительная влажность при температуре +25 oC, %: - GIR-3000

от 0 до 99

- GTD-2000-Ex, GTD-2000-Tx

от 5 до 99

- атмосферное давление, кПа

от 90 до 110

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на корпус газоанализатора

Комплектность

Таблица 8 - Комплектность средства измерений

Наименование

Обозначение

Количество

Газоанализаторы Gastron моделей GIR-3000, GTD-2000-Tx, GTD-2000-Ex 1)

Комплект ЗИП 2)

-

-

Руководство по эксплуатации

-

1 экз.

Наименование

Обозначение

Количество

Методика поверки

МП-242-2179-2017

1 экз.

1)    Модель газоанализаторов определяется при заказе.

2)    Состав определяется при заказе.

Поверка

осуществляется по документу МП-242-2179-2017 «Газоанализаторы Gastron моделей GIR-3000, GTD-2000-Tx, GTD-2000-Ex. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 09 ноября 2017 г.

Основные средства поверки:

-    стандартные образцы состава метан - азот (ГСО 10532-2014), пропан - азот (10540-2014, 10541-2014), изобутан - азот (10540-2014, 10541-2014), пентан - азот (ГСО 10540-2014, ГСО 10541-2014), циклопентан - азот (ГСО 10539-2014, 10540-2014), гексан - азот (ГСО 10540-2014), гептан - азот (ГСО 10540-2014, ГСО 10541-2014), метиловый спирт - азот (ГСО 10540-2014), этилен - азот (ГСО 10541-2014), толуол - азот (ГСО 10540-2014) бензол - азот (ГСО 10540-2014), оксид этилена - азот (ГСО 10540-2014), диоксид углерода - азот (ГСО 10531-2014), оксид у глерода - азот (ГСО 10531-2014), 1,2-дихлорэтан - азот (ГСО 10550-2014), метилциклогексан -азот (ГСО 10540-2014), закись азота - азот (ГСО 10532-2014), изопентан - азот (10540-2014, 10541-2014), метан - воздух (ГСО 10532-2014), пропан - воздух (ГСО 10541-2014), изобутан -воздух (ГСО 10540-2014, ГСО 10541-2014), пентан - воздух (ГСО 10540-2014, ГСО 10541-2014), циклопентан - воздух (ГСО 10540-2014), ГСО гексан - воздух (10540-2014, 10541-2014), гептан -воздух (ГСО 10540-2014), метиловый спирт - воздух (ГСО 10540-2014, ГСО 10534-2014), этилен - воздух (ГСО 10540-2014, 10541-2014), толуол - воздух (ГСО 10540-2014), бензол -воздух (ГСО 10540-2014), 1,2-дихлорэтан - воздух (ГСО 10550-2014), изопентан - воздух (ГСО 10540-2014, ГСО 10541-2014), ацетилен - воздух (ГСО 10541-2014), аммиак - воздух (гСО 10547-2014), 1,3-бутадиен - воздух (ГСО 10540-2014), 1-бутен - воздух (ГСО 10540-2014, ГСО 10541-2014), циклопентан - воздух (ГСО 10540-2014), циклопропан - воздух (ГСО 10541-2014), этан - воздух (ГСО 10541-2014), водород - воздух (ГСО 10531-2014, 10532-2014), изооктан -воздух (ГСО 10540-2014), пропилен - воздух (ГСО 10541-2014), диоксид азота - азот (ГСО 10546-2014), оксид азота - азот (ГСО 10546-2014), оксид углерода - воздух (ГСО 10532-2014), диоксид серы - воздух (ГСО 10546-2014), хлористый водород - азот (ГСО 10546-2014), хлор -азот (ГСО 10546-2014), сероводород - воздух (ГСО 10546-2014), аммиак - воздух (ГСО 10546-2014), фтористый водород - азот (ГСО 10546-2014), кислород - азот (ГСО 10532-2014), дисульфид углерода - азот (ГСО 10537-2014), карбонил сульфид - азот (ГСО 10537-2014), метилацетат -воздух (ГСО 10534-2014), этиленоксид - воздух (ГСО 10534-2014), этилмеркаптан - азот (ГСО 10537-2014), цианистый водород - азот (ГСО 10546-2014), изопропанол - азот (ГСО 10534-2014), монометиламин - азот (ГСО 10534-2014), метилмеркаптан - азот (гСО 10537-2014), фосген - азот (ГСО 10546-2014), фосфин - азот (ГСО 10546-2014), изопропилмеркаптан - азот (ГСО 10537-2014), пропилмеркаптан - азот (ГСО 10537-2014), моносилан - азот (ГСО 10546-2014), хлорид кремния - азот (ГСО 10546-2014), триметиламин -азот (ГСО 10534-2014), винилхлорид - азот (ГСО 10549-2014) в баллонах под давлением;

-    источники микропотока ИМ104-М-А2, ИМ159-М-А2, ИМ62-М-А2, ИМ94-М-А2, ИМ89-М-А2 (рег. № 15075-09);

-    рабочий эталон 2-го разряда по ГОСТ 8.578-2014 (комплекс газодинамический -рабочий эталон 2-го разряда ГДК-045, рег. № 57490-14);

-    рабочий эталон 1-го разряда по ГОСТ 8.578-2014 (генератор газовых смесей ГГС, исполнений ГГС-Т или ГГС-К, рег. № 62151-15);

-    рабочий эталон 1-го разряда по ГОСТ 8.578-2014 (комплекс ГГП-1, рег. № 48775-11);

-    генератор озона ГС-024 (рег. № 19859-00).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы

Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. № 1034н).

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

Техническая документация фирмы «Gastron Co., Ltd», Республика Корея.

71637-18
Номер в ГРСИ РФ:
71637-18
Производитель / заявитель:
?ма "Gastron Co., Ltd.", Корея
Год регистрации:
2018
Cрок действия реестра:
28.06.2024
Похожие СИ
86615-22
86615-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 29.08.2027
84381-22
84381-22
2022
Акционерное общество "Государственный научно-исследовательский химико-аналитический институт" (АО "ГосНИИхиманалит"), г. Санкт-Петербург
Срок действия реестра: 14.01.2027
84358-22
84358-22
2022
Общество с ограниченной ответственностью фирма "Медозон" (ООО фирма "Медозон"), г. Москва
Срок действия реестра: 18.01.2027
84442-22
84442-22
2022
Honeywell Analytics, Inc., США
84440-22
84440-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84439-22
84439-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84489-22
84489-22
2022
Компания "Picarro, Inc.", США
Срок действия реестра: 26.01.2027
84599-22
84599-22
2022
Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор"), г. Санкт-Петербург
Срок действия реестра: 18.02.2027
84679-22
84679-22
2022
"TELEDYNE OLDHAM SIMTRONICS SAS", Франция
Срок действия реестра: 22.02.2027
84673-22
84673-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 22.02.2027
