Государственный реестр средств измерений

Пробники напряжения Я6-122/1М, 71639-18

71639-18
Пробники напряжения Я6-122/1М (далее - пробники) предназначены (совместно с измерительными приемниками, анализаторами спектра, вольтметрами селективными) для измерений напряжения синусоидальных, шумовых и импульсных радиопомех в сетях электропитания, линиях связи, управления и передачи данных.
Карточка СИ
Номер в госреестре 71639-18
Наименование СИ Пробники напряжения
Обозначение типа СИ Я6-122/1М
Изготовитель АО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород
Год регистрации 2018
Срок свидетельства 28.06.2024
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Пробники напряжения Я6-122/1М (далее - пробники) предназначены (совместно с измерительными приемниками, анализаторами спектра, вольтметрами селективными) для измерений напряжения синусоидальных, шумовых и импульсных радиопомех в сетях электропитания, линиях связи, управления и передачи данных.

Описание

Принцип действия пробников основан на методе высокочастотной фильтрации с использованием последовательно соединенных резистора и конденсатора.

Конструктивно пробник выполнен в диэлектрическом корпусе, на торце которого расположен входной разъем для навинчивания измерительного штыря. На боковой поверхности находится провод черного цвета со штырем для подключения к проводу измерительного заземления. С противоположной стороны корпуса расположен гибкий экранированный кабель с разъемом для подключения к измерительному оборудованию и кабель защитного заземления для подключения к заземляющим клеммам.

По условиям эксплуатации пробники удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 15 до 25°С и относительной влажностью окружающего воздуха от 50 до 80 % при температуре 25°С без предъявления требований по механическим воздействиям.

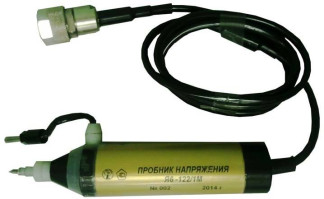

Общий вид пробника, место пломбировки от несанкционированного доступа, места нанесения наклейки «Знак утверждения типа» и знака поверки представлены на рисунке 1.

место для нанесения наклейки «Знак утверждения типа»

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон рабочих частот, МГц

от 0,009 до 1000

Диапазон изменений коэффициента калибровки, дБ

от 22 до 28

Пределы допускаемой погрешности определения коэффициента калибровки, дБ

±2

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры (длинахширина), мм, не более

160x30

Масса, кг, не более

0,5

Условия эксплуатации: температура окружающего воздуха, °С

относительная влажность воздуха при температуре до +25 °С, % атмосферное давление, мм рт. ст.

от +15 до +25 от 50 до 80 от 630 до 795

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на корпус пробника методом пьезоструйной печати.

Комплектность

Таблица 3 - Комплект средства измерений

Наименование

Обозначение

Количество, шт.

Пробник напряжения Я6-122/1М

ИУШЯ.418131.018

1

Нагрузка согласованная 50 Ом *

-

1

Зажим

-

1

Переход *

ЯНТИ.434541.003

1

Переход *

ИУШЯ.434449.002

1

Наконечник

ИУШЯ.714141.004

1

Наконечник

ИУШЯ.714141.007

1

Хомут *

ИУШЯ.754464.005

1

Хомут *

ИУШЯ.754464.006

1

Футляр

-

1

Формуляр

ИУШЯ.418131.018ФО

1

Руководство по эксплуатации

ИУШЯ.418131.018РЭ

1

Методика поверки

ИУШЯ.418131.018МП

1

* - поставляется по требованию заказчика

Поверка

осуществляется по документу ИУШЯ.418131.018МП «Инструкция. Пробники напряжения Я6-122/1М. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 11.10.2017 г. Основные средства поверки:

Основные средства поверки:

-    генератор сигналов Г4-219 (регистрационный номер в Федеральном информационном фонде (рег. №) 33132-06);

-    генератор сигналов СВЧ R&S SMR40 (рег. № 35617-07);

-    нагрузка согласованная из состава вольтметра переменного тока В3-49;

- приемник измерительный R&S ESU8 (рег. № 41971-09).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых пробников с требуемой точностью.

Знак поверки наносится на корпус пробника и в свидетельство о поверке в виде оттиска клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.562-2007 Государственная схема обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний

ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний

ГОСТ 13317-89 Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические требования

ИУШЯ.418131.018ТУ Пробник напряжения Я6-122/1М. Технические условия
