| Номер в госреестре | 71640-18 |
| Наименование СИ | Газоанализаторы промышленные |
| Обозначение типа СИ | LaserGas II Single Path мод. LaserGas II SP NO, LaserGas II SP NO2 |
| Изготовитель | ?ма "Neo monitors as", Норвегия |
| Год регистрации | 2018 |
| Срок свидетельства | 28.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы промышленные LaserGas II Single Path модели LaserGas II SP NO, LaserGas II SP NO2 предназначены для непрерывных измерений содержания оксида азота или диоксида азота в технологических газах.
Газоанализаторы промышленные LaserGas II Single Path модели LaserGas II SP NO, LaserGas II SP NO2 (далее - газоанализаторы) являются стационарными одноканальными приборами непрерывного действия.
Принцип измерений - одноволновая спектроскопия (TDLAS) в ближнем инфракрасном диапазоне от 700 до 2400 нм (в зависимости от определяемого компонента), источник излучения - настраиваемый диодный лазер. Линия селективной абсорбции определяемого компонента сканируется диодным лазером, монохроматический поток излучения от блока передатчика с коллимирующей оптикой проходит через анализируемую газовую среду и поступает через фокусирующие линзы в блок приемника. Результат измерений содержания определяемого компонента рассчитывается на основе измерения интенсивности ИК-излучения, прошедшего через анализируемую среду с поправкой на текущие значения давления и температуры.
Газоанализаторы являются многоблочными приборами и состоят из: блока приемника, блока передатчика и блока питания. Блоки приемника и передатчика конструктивно обособлены и предназначены для установки друг напротив друга на трубу, технологическую камеру и пр. с помощью фланцевых соединительных устройств с термостойкими оптическими окнами. Расстояние между блоками от 0,5 до 20 м, прохождение луча лазера через анализируемую среду однократное.
Способ отбора пробы - диффузионный.
Газоанализаторы обеспечивают выходные сигналы:
- показания встроенного жидкокристаллического дисплея;
- унифицированный аналоговый выходной сигнал постоянного тока от 4 до 20 мА;
- цифровой, интерфейс RS232;
- цифровой, протокол 10 или 10/100 Base T Ethernet, по заказу;
- цифровой оптический (ASCII-формат), по заказу;
- релейные выходные сигналы (превышение порогового значения, режим обслуживания, предупреждение и неисправность);
Также газоанализаторы обеспечивают входные сигналы от 4 до 20 мА от внешних датчиков температуры и давления (для осуществления коррекции по температуре и давлению).
Газоанализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение содержания определяемых компонентов;
- сравнение результатов измерений с заданными уровнями срабатывания сигнализации;
- самодиагностика газоанализатора.

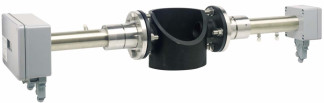

Общий вид газоанализаторов приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа - на рисунке 2.
Газоанализаторы имеют следующие виды программного обеспечения (ПО):
- встроенное;
- автономное.
Встроенное ПО газоанализаторов разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в анализируемой среде.
Встроенное ПО выполняет следующие основные функции:
- прием и обработку измерительной информации от первичного измерительного преобразователя;
- диагностику аппаратной и программной частей газоанализатора;
- ведение и хранение журнала событий (ошибки и предупреждения).
Встроенное ПО реализует следующие расчетные алгоритмы:
- вычисление результатов измерений содержания определяемых компонентов по данным от первичного измерительного преобразователя;
- сравнение результатов измерений с заданными пороговыми значениями.
Встроенное ПО идентифицируется при включении газоанализатора путем вывода на
дисплей номера версии.
Газоанализаторы имеют возможность работы с автономным ПО «qmw61-305» на персональном компьютере под управлением ОС семейства Microsoft Windows 98/2000/XP и выше.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LaserGas II operating software |
| Номер версии (идентификационный номер) ПО | 6.1 f1 |
| Цифровой идентификатор ПО | 024BB9E8h, алгоритм CRC-32 |
| Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, приведенное в таблице, относится только к файлу прошивки обозначенной в таблице версии. | |
Таблица 2 - Основные метрологические характеристики газоанализаторов
| Определяемый компонент | Диапазон измерений 1) объемной доли определяемого компонента | Пределы допускаемой основной абсолютной погрешности 2) |
| Оксид азота (NO) | от 0 до 1000 млн-1 | ±(10+0,05-Свх) 3) млн-1 |
| от 0 до 10 % | ±(0,1+0,05-Свх) 3) % | |
| Диоксид азота (NO2) | от 0 до 1000 млн-1 | ±(2+0,05-Свх) 3) млн-1 |
| от 0 до 1 % | ±(0,01+0,05-Свх) 3) % | |
| тельности, объемная доля определяемого компонента: NO 10 млн-1 (при длине трассы 1 м); NO2 2 млн-1 (при длине трассы 1 м). условиях эксплуатации. ная доля определяемого компонента на входе газоанализаторов, | ||
| 1) Порог чувств!- LaserGas II SP - LaserGas II SP 2) В нормальных 3) Свх - объем % или млн-1. | ||
Таблица 3 - Метрологические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды на 10 oC, в долях от предела допускаемой погрешности | ±0,5 |
| Предел допускаемого времени установления выходного сигнала по уровню 0,9 (Т0,9д), с | 2 |
| Время прогрева газоанализаторов, мин, не более | 60 |
| Интервал непрерывной работы газоанализаторов без корректировки показаний, месяцев, не менее | 12 |
| Наименование характеристики | Значение |
| Длина оптического пути, м | от 0,5 до 20 |
| Электрическое питание газоанализаторов (блоки приемника и передатчика) осуществляется постоянным током от внешнего блока питания напряжением, В | от 18 до 36 |
| Потребляемая электрическая мощность при питании постоянным током, Вт, не более | 20 |
| Диапазон напряжения питания блока питания газоанализатора переменным током частотой 50/60 Гц, В | от 100 до 240 |
| Сила тока, потребляемого блоком питания газоанализатора от сети переменного тока, А, не более | 0,36 |
| Газоанализаторы выполнены во взрывозащищенном исполнении, | 1 Ex px II T5 Gb |
| маркировка взрывозащиты 1) | 2Ex nA nC op is IIC T4 Gc |
| Степень защиты корпуса газоанализатора по ГОСТ 14254-2015 | IP66 |
| Габаритные размеры, мм, не более: - блоки передатчика: высота | 365 2) |
| ширина | 270 |
| длина | 170 |
| - блоки приемника: высота | 355 2) |
| ширина | 120 |
| длина | 120 |
| - блок питания: высота | 180 |
| ширина | 85 |
| длина | 70 |
| Масса, кг, не более: - блоки передатчика | 6,2 |
| - блоки приемника | 3,9 |
| - блок питания | 1,6 |
| Средняя наработка на отказ, ч | 24 000 |
| Средний срок службы, лет | 10 |
| Нормальные условия эксплуатации: - диапазон температуры окружающей среды, C | от +15 до +25 |
| - диапазон относительной влажности окружающей среды при температуре +35 oC, % | от 30 до 80 |
| - диапазон атмосферного давления, кПа | от 86 до 106 |
| Рабочие условия эксплуатации: - диапазон температуры окружающей среды, °С | от -20 до+55 |
| - диапазон относительной влажности окружающей среды, % | от 0 до 95 |
| - диапазон атмосферного давления, кПа | от 84,0 до 106,7 |
| Параметры анализируемой газовой среды: - температура, оС, не более | +300 |
| - абсолютное давление, кгс/см2, не более | 2,0 |
| 1) Согласно сертификату соответствия № ТС RU C-NO.ra08.B.00853 от 17.03.2015 г. | |
| ) Без учета размера устройства для продувки. | |
наносится на табличку на корпусе газоанализатора и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Газоанализаторы промышленные LaserGas II Single Path модели LaserGas II SP NO, LaserGas II SP NO2 | 1 (модель по заказу) | |
| Руководство по эксплуатации | 1 | |
| Методика поверки | МП-242-2208-2018 | 1 |
| Кювета для градуировки и поверки | - | 1 |
| Дополнительные инструменты и принадлежности | в соответствии с технической документации фирмы-изготовителя | по заказу |
осуществляется по документу МП-242-2208-2018 «ГСИ. Газоанализаторы промышленные LaserGas II Single Path модели LaserGas II SP NO, LaserGas II SP NO2. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 16 февраля 2018 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси NO/N2 (ГСО 10546-2014), NO2/N2 (ГСО 10331-2013, ГСО 10546-2014) в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ 8.578-2014 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
Техническая документация фирмы «NEO monitors AS», Норвегия.
