| Номер в госреестре | 71641-18 |
| Наименование СИ | Спектрометры комбинационного рассеяния |
| Обозначение типа СИ | inVia Qontor |
| Изготовитель | "Renishaw plc", Великобритания |
| Год регистрации | 2018 |
| Срок свидетельства | 28.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры комбинационного рассеяния inVia Qontor (далее - спектрометры) предназначены для измерения содержания различных органических и неорганических веществ в твердых и жидких образцах, по спектрам комбинационного рассеяния в соответствии с аттестованными методами (методиками) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Принцип действия спектрометров основан на том, что при освещении образца монохроматическим излучением в спектре рассеянного излучения появляются частоты, смещенные относительно возбуждающей линии. Этот дополнительный спектр соответствует колебательно-вращательным переходам в молекулах исследуемого вещества и называются спектром комбинационного рассеяния или Рамановским спектром.
Спектрометры представляют собой настольные многоцелевые автоматизированные лабораторные приборы и состоят из источника возбуждения спектров, системы регистрации Рамановских спектров, микроскопа, электронных блоков. В качестве источника возбуждения спектров в спектрометрах используются основные лазеры видимой области с длиной волны 488, 514, 532, 633 и 785 нм, дополнительные источники возбуждения других длин волны устанавливаются по желанию заказчика. Для регистрации спектров комбинационного рассеяния используется монохроматор со сменными дифракционными решетками.

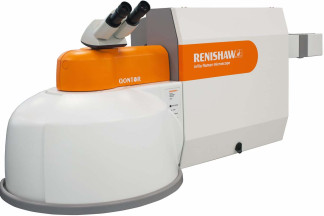

Общий вид спектрометров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Программное обеспечение WiRE предназначено для управления работой спектрометров и процессом измерений, а также для хранения и обработки полученных данных.
Уровень защиты программного обеспечения «средний» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | WiRE |
| Номер версии (идентификационный номер) ПО | 4.0 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, см | от 380 до 2940 |
| Спектральное разрешение, см-1, не более | 10 |
| Пределы допускаемой относительной погрешности шкалы волновых чисел, % | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон показаний, см-1 | от 10 до 10000 |
| Длина волны лазеров возбуждения, нм | 488, 514, 532, 633, 785 |
| Оптическая схема спектрометра | стигматическая |
| Габаритные размеры (ДхШхВ), мм, не более | 1526x971x606 |
| Масса, кг, не более | 137 |
| Напряжение питания частотой (50±1) Гц, В | от 187 до 242 |
| Потребляемая мощность, В-А, не более | 150 |
| Средний срок службы, лет | 8 |
| Условия эксплуатации: | |
| - температура окружающей среды, оС | от +15 до +35 |
| - относительная влажность, % | от 20 до 80 |
| - атмосферное давление, кПа | от 94 до 106 |
наносится на титульный лист руководства по эксплуатации спектрометров печатным способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр комбинационного рассеяния inVia Qontor | - | 1 шт. |
| Дополнительные источники возбуждения 1) | - | - |
| Персональный компьютер | - | 1 шт. |
| Образец монокристаллического кремния | - | 1 шт. |
| CD-диск или флэш-накопитель с программным обеспечением | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 018.Д4-18 | 1 экз. |
| 1) Поставляется по требованию заказчика. | ||
осуществляется по документу МП 018.Д4-18 «ГСИ. Спектрометры комбинационного рассеяния inVia Qontor. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 12 марта 2018 г. Основные средства поверки:
- стандартный образец плотности жидкости (РЭП-3) ГСО 8581-2004 (циклогексан по ГОСТ 14198-78 с плотностью при температуре 20,00±0,01 оС от 772,2 до 787,2 кг/м3).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на корпус спектрометра (место нанесения указано на рисунке 2)
приведены в эксплуатационном документе.
Техническая документация фирмы «Renishaw plc», Великобритания
