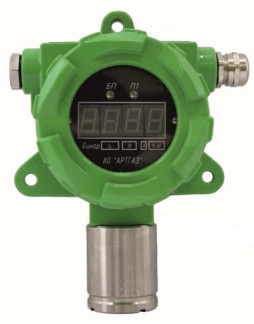

Газоанализаторы Бинар-ХХ-ХХХ-Х, 71645-18

Обозначение

Функциональное исполнение

Бинар-ХХ-000-Х

Измерение контролируемого газа без индикации, выдача унифицированного сигнала от 4 до 20 мА об объемной доле контролируемого газа (по отдельному заказу с HART протоколом) или RS-485 протокол ModBus

Бинар-ХХ-001-Х

Измерение контролируемого газа без индикации, наличие аккумуляторного блока питания, выдача унифицированного сигнала от 4 до 20 мА об объемной доле контролируемого газа (по отдельному заказу с HART протоколом) или RS-485 протокол ModBus

Бинар-ХХ-010-Х

Контроль и индикация контролируемого газа на LED-индикаторе, выдача унифицированного сигнала от 4 до 20 мА об объемной доле контролируемого газа (по отдельному заказу с HART протоколом) или RS-485 протокол ModBus

Обозначение

Функциональное исполнение

Бинар-ХХ-100-Х

Измерение контролируемого газа без индикации, выдача унифицированного сигнала от 4 до 20 мА об объемной доле контролируемого газа (по отдельному заказу с HART протоколом) или RS-485 протокол ModBus, наличие управляющего контакта типа «Сухой контакт»

Бинар-ХХ-011-Х

Контроль и индикация контролируемого газа на LED-индикаторе, наличие аккумуляторного блока питания, выдача унифицированного сигнала от 4 до 20 мА об объемной доле контролируемого газа (по отдельному заказу с HART протоколом) или RS-485 протокол ModBus

Бинар-ХХ-111-Х

Контроль и индикация контролируемого газа на LED-индикаторе, наличие аккумуляторного блока питания, выдача унифицированного сигнала от 4 до 20 мА об объемной доле контролируемого газа (по отдельному заказу с HART протоколом) или RS-485 протокол ModBus, наличие управляющего контакта типа «Сухой контакт»

Бинар-ХХ-110-Х

Контроль и индикация контролируемого газа на LED-индикаторе, выдача унифицированного сигнала от 4 до 20 мА об объемной доле контролируемого газа (по отдельному заказу с HART протоколом) или RS-485 протокол ModBus, наличие управляющего контакта типа «Сухой контакт»

Бинар-ХХ-101-Х

Измерение контролируемого газа без индикации, наличие аккумуляторного блока питания, выдача унифицированного сигнала от 4 до 20 мА об объемной доле контролируемого газа (по отдельному заказу с HART протоколом) или RS-485 протокол ModBus, наличие управляющих контактов типа наличие управляющего контакта типа «Сухой контакт»

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Binar

Номер версии (идентификационный номер ПО):

не ниже 7.3

Цифровой идентификатор ПО:

-

Алгоритм вычисления цифрового идентификатора

-

Определяемый

компонент

Тип применяемого сенсора ^

Время

установ

ления

показаний

Т0,9, не более, с

Диапазон измерений

Пределы

допускаемой

основной

погрешности

абсолют

ной

относи

тельной

Аммиак (NH3)

ЭХ

120

от 0 до 100 млн-1 (от 0 до 70,8 мг/м3)

±5 млн-1

-

Аммиак (NH3)

ЭХ

120

от 0 до 1000 млн-1 (от 0 до 708 мг/м3)

от 0 до 100 млн-1 включ.

±10 млн-1

-

св. 100 до 1000 млн-1

±10 %

Ацетилен

(С2Н2)

ФИ

60

от 0 до 200 млн-1 (от 0 до 219 мг/м3)

от 0 до 50 млн-1 включ.

±10 млн-1

-

св. 50 до 200 млн- 1

±20 %

Ацетилен

(С2Н2)

ТК, ИК

40

от 0 до 50 % НКПР

±5 % НКПР

-

Ацетилен

(С2Н2)

ТК, ИК

40

от 0 до 1,15 % об. д.

±0,1 % об. д.

-

Ацетон

(C3H6O)

ФИ

20

от 0 до 200 млн-1 (от 0 до 488 мг/м3)

от 0 до 50 млн-1 включ.

±10 млн- 1

-

св. 50 до 200 млн-1

±20 %

Ацетон

(C3H6O)

ТК

20

от 0 до 50 % НКПР

±5 % НКПР

-

Ацетон

(C3H6O)

ТК

20

от 0 до 1,25 % об. д.

±0,1 % об. д.

-

Бензол (С6Н6)

ФИ, ЭХ

20

от 0 до 20 млн-1 (от 0 до 656 мг/м3)

от 0 до 5 млн-1 включ.

±1 млн-1

-

св. 5 до 20 млн-1

-

±20 %

Бензол (С6Н6)

ФИ, ЭХ

20

от 0 до 200 млн-1 (от 0 до 6560 мг/м3)

от 0 до 100 млн-1 включ.

±10 млн-1

-

св. 100 до 200 млн-1

-

±10 %

Бензол (С6Н6)

ТК

20

от 0 до 50 % НКПР

±5 % НКПР

-

Бензол (С6Н6)

ТК

20

от 0 до 0,6 % об. д.

±0,06 % об. д.

-

Определяемый

компонент

Тип применяемого сенсора 1)

Время

установ

ления

показаний

Т0,9, не более, с

Диапазон измерений

Пределы

допускаемой

основной

погрешности

абсолют

ной

относи

тельной

Бутан (СфНш)

ИК, ТК

20

от 0 до 100 % НКПР

от 0 до 50 % НКПР включ.

±3 % НКПР

-

св. 50 до 100 % НКПР

-

±5 %

Бутан (С4Н10)

ИК, ТК

20

от 0 до 1,4 % об. д.

от 0 до 0,7 % об. д. включ.

±0,04 % об. д.

-

св. 0,7 до 1,4 % об. д.

-

±5 %

Водород (H2)

ЭХ

20

от 0 до 1000 млн-1 (от 0 до 84 мг/м3)

от 0 до 100 млн-1 включ.

±15 млн-1

-

св. 100 до 1000 млн-1

-

±15 %

Водород (H2)

ЭХ

20

от 0 до 2000 млн-1 (от 0 до 167 мг/м3)

от 0 до 100 млн-1 включ.

±20 млн-1

-

св. 100 до 2000 млн-1

-

±20 %

Водород (H2)

ЭХ

20

от 0 до 4000 млн-1 (от 0 до 338 мг/м3)

от 0 до 200 млн-1 включ.

±20 млн-1

-

св. 200 до 4000 млн-1

-

±10 %

Водород (H2)

ТК, ЭХ

20

от 0 до 100 % НКПР

от 0 до 50 % НКПР включ.

±5% НКПР

-

св. 50 до 100 % НКПР

-

±10 %

Водород (H2)

ТК, ЭХ

20

от 0 до 4 % об. д.

от 0 до 2% об. д. включ.

±0,2 % об. д.

-

св. 2 до 4 % об. д.

-

±10 %

Гексан (С6Н14)

ТК, ИК

20

от 0 до 100 % НКПР

± 5 % НКПР

-

Гексан (С6Н14)

ТК, ИК

20

от 0 до 1 % об. д.

±0,05 % об. д.

-

Гептан

(С7Н16)

ФИ

20

от 0 до 200 млн-1 (от 0 до 833 мг/м3)

от 0 до 50 млн-1 включ.

±5 млн-1

-

св. 50 до 200 млн-1

-

±10 %

Гептан

(С7Н16)

ФИ

20

от 0 до 2000 млн-1 (от 0 до 8330 мг/м3)

от 0 до 200 млн-1 включ.

±20 млн-1

св.200 до 2000 млн-1

-

±10 %

Гептан

(С7Н16)

ТК, ИК

20

от 0 до 50% НКПР

±5 % НКПР

-

Гептан

(С7Н16)

ТК, ИК

20

от 0 до 0,55 % об. д.

±0,05 % об. д.

-

Горючие газы (ЕХ) 2)

ТК, ИК

30

от 0 до 100 % НКПР

от 0 до 50 % НКПР включ.

±3 % НКПР

-

св.50 до 100 % НКПР

-

±5 %

Определяемый

компонент

Тип применяемого сенсора 1}

Время

установ

ления

показаний

Т0,9, не более, с

Диапазон измерений

Пределы

допускаемой

основной

погрешности

абсолют

ной

относи

тельной

Диоксид азота (NO2)

ЭХ

60

от 0 до 20 млн-1 (от 0 до 38,4мг/м3)

от 0 до 5 млн-1 включ.

±1 млн-1

-

св. 5 до 20 млн-1

-

±20 %

Диоксид азота (NO2)

ЭХ

60

от 0 до 50 млн-1 (от 0 до 96 мг/м3)

от 0 до 10 млн-1 включ.

±2 млн-1

-

св. 10 до 50 млн-1

-

±20 %

Диоксид азота (NO2)

ЭХ

60

от 0 до 100 млн-1 (от 0 до 191 мг/м3)

от 0 до 20 млн-1 включ.

±4 млн-1

-

св. 20 до 100 млн-1

-

±20 %

Диоксид азота (NO2)

ЭХ

60

от 0 до 500 млн-1 (от 0 до 956 мг/м3)

от 0 до 100 млн-1 включ.

±10 млн-1

-

св.100 до 500 млн-1

-

±10 %

Диоксид серы (SO2)

ЭХ

60

от 0 до 20 млн-1 (от 0 до 53 мг/м3)

от 0 до 5 млн-1 включ.

±1 млн-1

-

св. 5 до 20 млн-1

-

±20 %

Диоксид серы (SO2)

ЭХ

60

от 0 до 200 млн-1 (от 0 до 530 мг/м3)

от 0 до 50 млн-1 включ.

±5 млн-1

-

св. 50 до 200 млн-1

-

±10 %

Диоксид

углерода

(СО2)

ИК

20

от 0 до 5 % об. д.

от 0 до 2 % об. д. включ.

±0,2 % об. д.

-

св. 2 до 5 % об. д.

-

±10 %

Изобутан

(i-C4H10)

ФИ

20

от 0 до 200 млн-1 (от 0 до 483 мг/м3)

от 0 до 100 млн-1 включ.

±10 млн-1

св. 100 до 200 млн-1

-

±10 %

Изобутан

C-C4H10)

ТК, ИК

20

от 0 до 50 % НКПР

±5 % НКПР

-

Изобутан

(i-C4Hw)

ТК, ИК

20

от 0 до 0,65 % об. д.

±0,06 % об. д.

-

Изобутилен

(i-C4H8)

ФИ

20

от 0 до 20 млн-1 (от 0 до 46,6 мг/м3)

±1 млн-1

-

Изобутилен

(i-C4H8)

ФИ

20

от 0 до 200 млн-1 (от 0 до 466 мг/м3)

от 0 до 50 млн-1 включ.

±5 млн- 1

-

св. 50 до 200 млн-1

-

±10 %

Изобутилен

(i-C4H8)

ФИ

20

от 0 до 1000 млн-1 (от 0 до 2332 мг/м3)

от 0 до 100 млн-1 включ.

±15 млн-1

-

св. 100 до 1000 млн-1

-

±15 %

Изобутилен

(i-CHO

ФИ

20

от 0 до 2000 млн-1 (от 0 до 4665 мг/м3)

от 0 до 200 млн-1 включ.

±30 млн-1

-

св. 200 до 2000 млн-1

-

±15 %

Определяемый

компонент

Тип применяемого сенсора 1)

Время установления показаний Т0,9, не более, с

Диапазон измерений

Пределы допускаемой основной погрешности

абсолют

ной

относи

тельной

Изобутилен

(i-CHO

ФИ

20

от 0 до 5000 млн-1 (от 0 до 11662 мг/м3)

от 0 до 500 млн-1 включ.

±75 млн-1

-

св. 500 до 5000 млн-1

-

±15%

Изобутилен

(i-OflO

ФИ

20

от 0 до 10000 -1

млн (от 0 до 23324 мг/м3)

от 0 до 1000 млн-1 включ.

±150 млн-1

-

св.1000 до 10000 -1

млн

-

±15%

Изобутилен

(i-CHO

ТК, ИК

20

от 0 до 50% НКПР

±5 % НКПР

-

Изобутилен

(i-C4H8)

ТК, ИК

20

от 0 до 0,9 % об. д.

±0,09 % об. д.

Кислород (О2)

ЭХ, ИК

40

от 0 до 30% об. д.

±0,6 % об. д.

-

Ксилол

(С6Н4(СН3)2)

ФИ,

20

от 0 до 20 млн-1 (от 0 до 88 мг/м3)

от 0 до 5 млн-1 включ.

±1 млн-1

-

св. 5 до 20 млн-1

-

±10 %

Ксилол

(С6Н4(СН3)2)

ФИ

20

от 0 до 200 млн-1 (от 0 до 880 мг/м3)

от 0 до 50 млн-1 включ.

±5 млн-1

-

св. 50 до 200 млн-1

-

±10 %

Метан (CH4)

ТК, ИК, ПП

20

от 0 до 100 % НКПР

от 0 до 50 % НКПР включ.

±3 % НКПР

-

св. 50 до 100 % НКПР

-

±5 %

Метан (CH4)

ТК, ИК, ПП

20

от 0 до 4,4 % об. д.

от 0 до 2,2% об. д. включ.

±0,1% об. д.

-

св. 2,2 до 4,4 % об. д.

-

±5 %

Метанол

(СН3ОЦ)

ЭХ, ФИ

20

от 0 до 20 млн-1 (от 0 до 26,6 мг/м3)

от 0 до 5 млн-1 включ.

±1 млн-1

-

св. 5 до 20 млн-1

-

±10 %

Метанол

(СНзОH)

ЭХ, ФИ

20

от 0 до 200 млн-1 (от 0 до 266 мг/м3)

от 0 до 50 млн-1 включ.

±5 млн-1

-

св. 50 до 200 млн-1

-

±10%

Метанол

(СНзОH)

ТК, ИК

40

от 0 до 50 % НКПР

±5% НКПР

-

Метанол

(СН3ОЩ

ТК, ИК

40

от 0 до 2,75 % об. д.

±0,3 % об. д.

-

Метилмер-

каптан

(CH3SH)

ЭХ, ФИ

20

от 0 до 15 млн-1 (от 0 до 30 мг/м3)

от 0 до 5 млн-1 включ.

±1 млн- 1

-

св. 5 до 15 млн-1

-

±20 %

Определяемый

компонент

Тип применяемого сенсора 1)

Время установления показаний Т0,9, не более, с

Диапазон измерений

Пределы допускаемой основной погрешности

абсолют

ной

относи

тельной

Метилмер-

каптан

(CH3SH)

ЭХ, ФИ

20

от 0 до 200 млн-1 (от 0 до 400 мг/м3)

от 0 до 50 млн-1 включ.

±5 млн-1

-

св. 50 до 200 млн-1

-

±10 %

Метилмер-

каптан

(CH3SH)

ТК, ИК

20

от 0 до 50% НКПР

±5% НКПР

Метилмер-

каптан

(CH3SH)

ТК, ИК

20

от 0 до 2,65 % об. д.

±0,3 % об. д.

Озон (О3)

ЭХ

60

от 0 до 1 млн- 1 (от 0 до 2 мг/м3)

от 0 до 0,1 млн-1 включ.

±0,02 млн-1

-

св. 0,1 до 1 млн-1

-

±20 %

Оксид азота (NO)

ЭХ

60

от 0 до 25 млн-1 (от 0 до 48 мг/м3)

от 0 до 10 млн-1 включ.

±1 млн-1

-

св. 10 до 25 млн-1

-

±10 %

Оксид азота (NO)

ЭХ

60

от 0 до 250 млн-1 (от 0 до 480 мг/м3)

от 0 до 50 млн-1 включ.

±5 млн-1

-

св. 50 до 250 млн-1

-

±10 %

Оксид углерода (СО)

ЭХ

60

от 0 до 100 млн-1 (от 0 до 117 мг/м3)

±10 млн-1

-

Оксид углерода (СО)

ЭХ

60

от 0 до 1000 млн-1 (от 0 до 1170 мг/м3)

от 0 до 100 млн-1 включ.

±10 млн-1

-

св. 100 до 1000 млн-1

-

±10 %

Оксид углерода (СО)

ЭХ

60

от 0 до 2000 млн-1 (от 0 до 2340 мг/м3)

от 0 до 100 млн-1 включ.

±10 млн-1

-

св. 100 до 2000 млн-1

-

±10 %

Пары нефтепродуктов (CxHy) 3) (по гексану)

ТК, ИК

20

от 0 до 100 % НКПР

±5 % НКПР

Пары нефтепродуктов (CxHy)** (по гексану)

ТК, ИК

20

от 0 до 1 % об. д.

±0,05 % об. д.

Пентан

(С5Н12)

ТК, ИК

20

от 0 до 100 % НКПР

от 0 до 50% НКПР включ.

±5% НКПР

-

св. 50 до 100 % НКПР

-

±10 %

Пентан

(С5Н12)

ТК, ИК

20

от 0 до 1,4 % об. д.

от 0 до 0,7 % об. д. включ.

±0,07 % об. д.

-

св. 0,7 до 1,4 % об. д.

-

±10 %

Определяемый

компонент

Тип применяемого сенсора 1)

Время установления показаний Т0,9, не более, с

Диапазон измерений

Пределы допускаемой основной погрешности

абсолют

ной

относи

тельной

Пропан (С3Н8)

ТК, ИК

20

от 0 до 100 % НКПР

от 0 до 50 % НКПР включ.

±3% НКПР

-

св. 50 до 100 % НКПР

-

±10 %

Пропан (С3Н8)

ТК, ИК

20

от 0 до 2 % об. д.

от 0 до 1% об. д. включ.

±0,07 % об. д.

-

св. 1 до 2 % об. д.

-

±10 %

Пропилен

(С3Н6)

ТК, ИК

20

от 0 до 200 млн-1 (от 0 до 353,5 мг/м3)

от 0 до 100 млн-1 включ.

±10 млн-1

-

св. 100 до 200 млн-1

-

±10 %

Пропилен

(С3Н6)

ТК,ИК

20

от 0 до 100 % НКПР

от 0 до 50% НКПР включ.

±5% НКПР

-

св. 50 до 100 % НКПР

-

±10 %

Пропилен

(С3Н6)

ТК,ИК

20

от 0 до 2 % об. д.

от 0 до 1 % об. д. включ.

±0,1 % об. д.

-

св. 1 до 2 % об. д.

-

±10 %

Сероводород

№S)

ЭХ

60

от 0 до 30 млн-1 (от 0 до 43 мг/м3)

от 0 до 10 млн-1 включ.

±2 млн-1

-

св. 10 до 30 млн-1

-

±20 %

Сероводород

№S)

ЭХ

60

от 0 до 200 млн-1 (от 0 до 284 мг/м3)

от 0 до 100 млн-1 включ.

±10 млн-1

-

св. 100 до 200 млн-1

-

±10 %

Сероводород

№S)

ЭХ

60

от 0 до 2000 млн-1 (от 0 до 2840 мг/м3)

от 0 до 200 млн-1 включ.

±20 млн-1

-

св. 200 до 2000 млн-1

-

±10 %

Сероуглерод

(CS2)

ФИ

20

от 0 до 15 млн-(от 0 до 47 мг/м3)

от 0 до 3,1 млн-1 включ.

±1,5 млн-1

-

св. 3,1 до 15 млн-1

-

±20 %

Синильная

кислота

(HCN)

ЭХ

100

от 0 до 30 млн-1 (от 0 до 34 мг/м3)

от 0 до 1 млн-1 включ.

±0,2 млн-1

-

св. 1 до 30 млн-1

-

±20 %

Стирол (C8H8)

ФИ

20

от 0 до 20 млн-1 (от 0 до 18,2 мг/м3)

от 0 до 5 млн-1 включ.

±1 млн-1

-

св. 5 до 20 млн-1

-

±10 %

Стирол (C8H8)

ФИ

20

от 0 до 200 млн-1 (от 0 до 182 мг/м3)

от 0 до 100 млн-1 включ.

±10 млн-1

-

св. 100 до 200 млн-1

-

±10 %

Стирол (C8H8)

ТК, ИК

20

от 0 до 50 % НКПР

±5 % НКПР

-

Стирол (C8H8)

ТК, ИК

20

от 0 до 0,55 % об. д.

±0,05 % об. д.

-

Определяемый

компонент

Тип применяемого сенсора 1)

Время установления показаний Т0,9, не более, с

Диапазон измерений

Пределы допускаемой основной погрешности

абсолютной

относи

тельной

Толуол

(С6Н5СН3)

ТК, ИК

20

от 0 до 20 млн-1 (от 0 до 76,6 мг/м3)

от 0 до 10 млн-1 включ.

±1 млн-1

-

св. 10 до 20 млн-1

-

±10 %

Толуол

(С6Н5СН3)

ТК, ИК

20

от 0 до 50 % НКПР

±5 % НКПР

-

Толуол

(С6Н5СН3)

ТК, ИК

20

от 0 до 0,55 % об. д.

±0,05 % об. д.

Фенол

(С6H6O)

ФИ

20

от 0 до 4 млн- 1 (от 0 до 15,6 мг/м3)

от 0 до 0,25 млн-1 включ.

±0,025 млн-1

-

св. 0,25 до 4 млн-1

-

±20 %

Формальдегид

(Н2СО)

ЭХ

30

от 0 до 10 млн-(от 0 до 12,5 мг/м3)

от 0 до 1 млн-1 включ.

±0,2 млн-1

-

св. 1 до 10 млн-1

-

±20 %

Формальдегид

(Н2СО)

ЭХ

60

от 0 до 1000 -1

млн (от 0 до 1247 мг/м3)

от 0 до 200 млн-1 включ.

±20 млн-1

-

св. 200 до 1000 млн-1

-

±10 %

Фосген

(COCl2)

ЭХ

120

от 0 до 1 млн- 1 (от 0 до 2,6 мг/м3)

от 0 до 1 млн-1

±0,02 млн-1

Фосфин (РН3)

ЭХ

60

от 0 до 5 млн- 1 (от 0 до 7 мг/м3)

от 0 до 2 млн-1 включ.

±0,3 млн-1

-

св. 2 до 5 млн-1

-

±15 %

Фосфин (РН3)

ЭХ

60

от 0 до 20 млн- 1 (от 0 до 28,3 мг/м3)

от 0 до 5 млн-1 включ.

±1 млн-1

-

св. 5 до 20 млн-1

-

±20 %

Фтороводород

(HF)

ЭХ

90

от 0 до 10 млн- 1 (от 0 до 8,3 мг/м3)

от 0 до 0,6 млн-1 включ.

±0,1 млн-1

-

св. 0,6 до 10 млн-1

-

±20 %

Хлор (Cl2)

ЭХ

60

от 0 до 10 млн- 1 (от 0 до 29,5 мг/м3)

от 0 до 2 млн-1 включ.

± 0,3 млн-1

-

св. 2 до 10 млн-1

-

±20 %

Хлор (Cl2)

ЭХ

60

от 0 до 50 млн-(от 0 до 147,5 мг/м3)

от 0 до 10 млн-1 включ.

± 2 млн-1

-

св. 10 до 50 млн-1

-

±20 %

Хлороводород

(HCL)

ЭХ

70

от 0 до 20 млн- 1 (от 0 до 30,3 мг/м3)

от 0 до 10 млн-1 включ.

±1 млн-1

-

св. 10 до 20 млн-1

-

±10 %

Циклогексан

(С6Н12)

ФИ

20

от 0 до 200 млн- 1 (от 0 до 686 мг/м3)

от 0 до 50 млн-1 включ.

±10 млн-1

-

св. 50 до 200 млн-1

-

±20 %

Определяемый

компонент

Тип применяемого сенсора 1)

Время установления показаний Т0,9, не более, с

Диапазон измерений

Пределы допускаемой основной погрешности

абсолют

ной

относи

тельной

Циклогексан

(С6Н12)

ТК, ИК

20

от 0 до 50 % НКПР

±5 % НКПР

-

Циклогексан

(С6Н12)

ТК, ИК

20

от 0 до 0,6 % об. д.

±0,06 % об. д.

-

Циклопентан

(C5H10)

ТК,ИК

20

от 0 до 50 % НКПР

±5 % НКПР

-

Циклопентан

(C5H10)

ТК,ИК

20

от 0 до 0,7 % об. д.

±0,07 % об. д.

-

Этан (С2Н6)

ТК, ИК

20

от 0 до 100 % НКПР

от 0 до 50 % НКПР включ.

±5 % НКПР

-

св. 50 до 100 % НКПР

-

±10 %

Этан (С2Н6)

ТК, ИК

20

от 0 до 2,5 % об. д.

от 0 до 1,25 % об. д. включ.

±0,1 % об. д.

-

св. 1,25 до 2,5 % об. д.

-

±10 %

Этанол

(C2H5ОН)

ЭХ, ФИ

60

от 0 до 300 млн-1 (от 0 до 576 мг/м3)

от 0 до 300 млн-1

±30

Этанол

^5ОН)

ЭХ,ТК

20

от 0 до 100 % НКПР

от 0 до 50% НКПР включ.

±5 % НКПР

-

св. 50 до 100 % НКПР

-

±10 %

Этанол

(C2H5ОН)

ЭХ,ТК

20

от 0 до 3,1 % об. д.

от 0 до 1,55 % об. включ.

±0,15 % об. д.

св. 1,55 до 3,1 % об. д.

-

±10 %

Этилен (С2Н4)

ЭХ, ФИ

20

от 0 до 10 млн-1 (от 0 до 11,7 мг/м3)

от 0 до 5 млн-1 включ.

±0,5 млн-1

-

св. 5 до 10 млн-1

-

±10 %

Этилен (С2Н4)

ЭХ,ФИ

20

от 0 до 1500 млн-1 (от 0 до 1755

мг/м3

от 0 до 250 млн-1 включ.

±25 млн-1

-

св. 250 до 1500 млн-1

-

±10 %

Этилен (С2Н4)

ТК, ИК

20

от 0 до 100 % НКПР

±5% НКПР

-

Этилен (С2Н4)

ТК, ИК

20

от 0 до 2,3 % об. д.

±0,1 % об. д.

-

Этиленоксид

(C2H4О)

ЭХ

20

от 0 до 10 млн-1 (от 0 до 18,3 мг/м3)

±0,1 млн-1

-

Этиленоксид

(C2H4О)

ЭХ

60

от 0 до 100 млн-1 (от 0 до 183 мг/м3)

от 0 до 50 млн-1 включ.

±5 млн-1

-

св. 50 до 100 млн-1

-

±10 %

Определяемый

компонент

Тип применяемого сенсора 1)

Время установления показаний Т0,9, не более, с

Диапазон измерений

Пределы допускаемой основной погрешности

абсолют

ной

относи

тельной

Этиленоксид

(С2Н4О)

ЭХ

60

от 0 до 1000 млн-1 (от 0 до 1830 мг/м3)

от 0 до 100 млн-1 включ.

±10 млн-1

-

св. 100 до 1000 млн-1

-

±10 %

Этиленоксид

(С2Н4О)

ТК, ИК

60

от 0 до 100 % НКПР

от 0 до 50% НКПР включ.

±5% НКПР

-

св. 50 до 100 % НКПР

-

±10 %

Этиленоксид

(С2Н4О)

ТК, ИК

60

от 0 до 2,6 % об. д.

от 0 до 1,3 % об. д. включ.

±0,1 % об. д

св. 1,3 до 2,6 % об. д.

-

±10 %

Этилмеркап-тан (C2H5SH)

ЭХ, ФИ

60

от 0 до 500 млн-1 (от 0 до1335 мг/м3)

от 0 до 50 млн-1 включ.

±5 млн-1

-

св. 50 до 200 млн-1

-

±10 %

Этилмеркап-тан (C2H5SH)

ТК, ИК

60

от 0 до 50 % НКПР

±5% НКПР

-

Этилмеркап-тан (C2H5SH

ТК, ИК

60

от 0 до 1,4 % об. д.

±0,1 % об. д.

-

Хлордифтор-

метан

(СHClF2, Хладон R22)

ПП,ИК

60

от 0 до 0,01 об. д. %

от 0 до 0,001 % об. д. включ.

±0,00025 об. д. %

-

св. 0,001 до 0,01 % об. д.

-

±25%

Хлордифтор-

метан

(СHClF2, Хладон R22)

ПП,ИК

60

от 0 до 0,1 об. д. %

от 0 до 0,01 % об. д. включ.

5

2 % 0.

,0 д о" ю ±о

-

св. 0,01 до 0,1 % об. д.

-

±25 %

Хлордифтор-

метан

(СHClF2, Хладон R22)

ПП,ИК

60

от 0 до 0,2 об. д. %

от 0 до 0,01 % об. д. включ.

о± ., д. 0 % 5

-

св. 0,01 до 0,2 % об. д.

-

±25 %

Пентафторэ-тан (С2HF5, Хладон R125)

ПП,ИК

60

от 0 до 0,2 об. д. %

от 0 до 0,01 % об. д. включ.

5

2 % 0.

,0 д Ю

±о

-

св. 0,01 до 0,2 % об. д.

-

±25 %

1,1,1,2-тетрафторэтан (С2H2F4, Хладон R134a)

ПП,ИК

60

от 0 до 0,01 об. д. %

от 0 до 0,001 % об. д. включ.

±0,00025 об. д. %

-

св. 0,001 до 0,01 % об. д.

-

±25 %

1,1,1,2-тетрафторэтан (С2H2F4, Хладон R134a)

ПП,ИК

60

от 0 до 0,1 об. д. %

от 0 до 0,01 % об. д. включ.

о± ., д. 0 % 5

-

св. 0,01 до 0,1 % об. д.

-

±25 %

Определяемый

компонент

Тип применяемого сенсора 1)

Время установления показаний Т0,9, не более, с

Диапазон измерений

Пределы допускаемой основной погрешности

абсолют

ной

относи

тельной

1,1,1,2-тетрафторэтан (С2H2F4, Хладон R134a)

ПП,ИК

60

от 0 до 0,2 об. д. %

от 0 до 0,01 % об. д. включ.

о± ., д. 0 % 5

-

св. 0,01 до 0,2 % об. д.

-

±25 %

1,1,1-трифторэтан (С2HзFз, Хладон R143a)

ПП,ИК

60

от 0 до 0,2 об. д. %

от 0 до 0,01 % об. д. включ.

о± ., д. 0 % 5

-

св. 0,01 до 0,2 % об. д.

-

±25 %

Хладон R404a (C2HF5+С2HзFз +С2H2F4)

ПП,ИК

60

от 0 до 0,2 об. д. %

от 0 до 0,01 % об. д. включ.

5

2 % 0.

,0 д о" ю ±о

-

св. 0,01 до 0,2 % об. д.

-

±25 %

Хладон R407a (СH2F2+С2HF5+ С2H2F4)

ПП,ИК

60

от 0 до 0,1 об. д. %

от 0 до 0,01 % об. д. включ.

о± ., д. 0 % 5

-

св. 0,01 до 0,1 % об. д.

-

±25 %

Хладон R407c (СH2F2+С2HF5+ С2H2F4)

ПП,ИК

60

от 0 до 0,01 об. д. %

от 0 до 0,001 % об. д. включ.

±0,00025 об. д. %

-

св. 0,001 до 0,01 % об. д.

-

±25 %

Хладон R410a №F2+C2HF5)

ПП,ИК

60

от 0 до 0,01 об. д. %

от 0 до 0,001 % об. д. включ.

±0,00025 об. д. %

-

св. 0,001 до 0,01 % об. д.

-

±25 %

Хладон R410a (СH2F2+C2HF5)

ПП,ИК

60

от 0 до 0,1 об. д. %

от 0 до 0,01 % об. д. включ.

± 0,0025 об. д. %

-

св. 0,01 до 0,1 % об. д.

-

±25 %

1)    Тип применяемого сенсора: ЭХ - электрохимический; ФИ - фотоионизационный; ТК -термокаталитический; ИК - инфракрасный оптический; ПП -полупроводниковый. Тип сенсора указывается вместе с диапазоном измерений на корпусе датчика.

2)    Поверочным компонентом является один из следующих определяемых компонентов: метан (СН4), бутан (С4Н10), гексан (С6Н14), водород (Н2), ацетилен (С2Н2), этилен (С2Н4)

3)    Топливо дизельное по ГОСТ 305-2013, уайт-спирит по ГОСТ 3134-78, топливо для реактивных двигателей по ГОСТ 10227-86, бензин автомобильный в соответствии с техническим регламентом «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту», бензин авиационный по ГОСТ 1012-2013, газовый конденсат, бензин неэтилированный по ГОСТ Р 51866-2002, керосин по ТУ 38.71-5810-90. Поверочным компонентом является гексан (С6Н14)

Примечания - Значения НКПР для горючих газов и паров в соответствии с ГОСТ 30852.192002, для паров нефтепродуктов - в соответствии с государственными стандартами на нефтепродукты конкретного вида.

Наименование характеристики

Значение

Параметры электрического питания: - напряжение постоянного тока, В

24±6

Потребляемая мощность, Вт, не более

5

Габаритные размеры, мм, не более:

-    высота

-    ширина

-    длина

183

143

107

Масса, кг, не более:

-    алюминиевый корпус

-    стальной корпус

2

3,5

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность при температуре +35 °С, %, не более

-    атмосферное давление, кПа

от -10 до +60 (Бинар-ХХ-ХХ1-Х) от -40 до +60 (Бинар-ХХ-Х1Х-Х, Бинар-ХХ-1ХХ-Х) от - 60 до +60 (арктическое исполнение)

95

от 87,8 до 119,7

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч

30000

Маркировка взрывозащиты

1Exd[ib]IICT6/T4 X

Время прогрева газоанализаторов, мин, не более

60

Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности

±1

Пределы допускаемой дополнительной погрешности газоанализаторов от изменения относительной влажности в диапазоне рабочих условий, на каждые 10 %, в долях от пределов допускаемой основной погрешности

±0,7

Наименование

Обозначение

Количество

Газоанализатор Бинар-ХХ-ХХХ-Х

-

1 шт.

Руководство по эксплуатации

КДГА 413214.002.000 РЭ

1 экз. на поставку

Методика поверки

МП 205-06-2018

1 экз. на поставку

Паспорт

КГДА. 413214.002.000 ПС

1 экз. на поставку

Наименование

Обозначение

Количество

Насадка для подачи газа

-

1 шт. на поставку

Носитель с программным обеспечением для ПЭВМ

1 шт. на поставку

Устройство проверки работоспособности УПР

по заказу

Козырек защиты от погодных условий

по заказу

Комплект для монтажа на трубу

-

по заказу

Комплект для монтажа в воздуховоде

по заказу

Кабельный ввод

-

по заказу

Магнитный ключ

-

по заказу
