Счетчики жидкости лопастные MKA, 71647-18

Назначение

Счетчики жидкости лопастные MKA (далее - счетчики) предназначены для измерений объема различных нефтепродуктов, протекающих по трубопроводу.

Описание

Принцип действия счетчиков основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объему жидкости, прошедшему через счетчик.

Конструктивно счетчик состоит из первичного преобразавателя расхода, редуктора с механическим сумматором или датчика имульсов, расположенного на валу ротора.

Первичный преобразователь расхода представляет собой металлический корпус в нутри которого размещен ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протеканиии жидкости через первичный преобразователь разхода возникает разность давления на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость, при этом, последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на механический суммарот, при помощи редуктора или преобразуется датчиком оборотов в электрические импульсы. В механическом сумматоре значение объема жидкости, прошедшей через счетчик, индицируется одновременно на двух ролликовых отсчетных устройствах, одно из которых имеет рычаг для установки роликов на ноль.

Счетчики выпускаются в следующих модификациях:

МКА X X X X X X X Х Х 1 2 3 4 5 6 7 8 9

1    - Значение циклического объема в см3 (800, 2290, 3350)

2    - Конструктивное исполнение присоединения к трубопроводу (А-вход и выход счетчика находятся с одной стороны счетчика; В-ход и выход счетчика находятся на одной линии в противоположных концах счетчика).

3    - Исполнение (1 - стандартное, 2 - с дозирующим насосом).

4    - Направление вращения (L - левое, R - правое).

5    - Дополнительные функции (”--” без дозатора; “DP” дозатор 0%, 0,1%, 0,2%, 0,3% (для MKA 2290 и MKA 3350); “DP1” дозатор 0%, 0,1% (для MKA 3350 и MKA 800)).

6    - Расположение фланцев (“--” вход снизу выход сверху; “O” фланцы вверх (не для MKA 800)

7    - Передатчик (“E” - электронный датчик импульсов AH; “F” - электронный датчик импульсов AH version H5; “M”- механический привод).

8    - Опции для механического привода “M” (“D” - возможен слив; “1,6” - индикатор мгновенного расхода 1600 л/мин; “2” - индикатор мгновенного расхода 2000 л/мин; “3” -индикатор мгновенного расхода 3000 л/мин).

9    - Температурное исполнение (без обозначения - до минус 26 °С; Х1 - до минус 55 °С).

На рисунке 1 приведён общий вид счетчиков.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Программное обеспечение

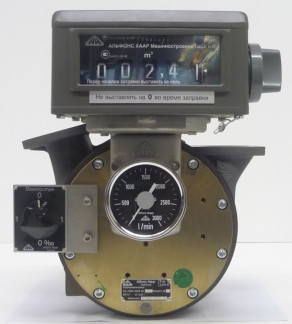

Рисунок 1 - Общий вид счетчиков

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Знак утверждения типа

наносится на лицевой панели прибора методом металлографики и на титульный лист Руководства по эксплуатации.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.451-81 «ГСИ. Счетчики жидкости камерные. Методы и средства поверки».

Основные средства поверки:

установка поверочная 1 разряда в соответствии с приказом Росстандарта от 07.02.2018 г. №256 (часть 2), диапазон воспроизведения объемного расхода жидкостей кроме воды от 3 до 180 м3/ч, пределы допускаемой относительной погрешности измерений ±0,08 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точности.

Знак поверки наносится на свидетельство о поверке и на пломбы, которые не позволяет проникнуть к частям счетчиков для несанкционированной настройки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости Техническая документация фирмы «Alfons Haar Maschinenbau GmbH & Co. KG»
