| Номер в госреестре | 71651-18 |
| Наименование СИ | Системы тестирования трансформаторов и оборудования трансформаторных подстанций |
| Обозначение типа СИ | TRAX 220 |
| Изготовитель | "Megger Sweden AB", Швеция |
| Год регистрации | 2018 |
| Срок свидетельства | 28.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы тестирования трансформаторов и оборудования трансформаторных подстанций TRAX 220 (далее - системы TRAX 220) предназначены для измерений и воспроизведений напряжения и силы переменного и постоянного тока, электрической емкости, активной, реактивной, полной мощности, коэффициента мощности (совместно с испытательной приставкой TDX 120).
Принцип действия системы TRAX 220 в режиме измерений электрических сигналов основан на их аналогово-цифровом преобразовании и отображении результатов на дисплее. В режиме воспроизведения сигналов принцип действия системы TRAX 220 основан на цифроаналоговом преобразовании цифровых сигналов, вырабатываемых микро-ЭВМ с последующим усилением, в аналоговые сигналы, поступающие на выходы системы TRAX 220. Реализован принцип формирования испытательных сигналов и измерения их величины на входе и выходе. Система имеет ручной и автоматический режимы измерений и воспроизведений.
Система TRAX 220 является многофункциональным прибором, конструктивно выполнена в защищенном корпусе, питающаяся от сети переменного тока. Управление и контроль над режимами работы осуществляет встроенная микро-ЭВМ. На лицевой панели системы расположены:
- элементы управления: сенсорный монитор, кнопка аварийного выключения, регулятор выходных сигналов, фиксированная блокировка с помощью ключевого переключателя, индикатор заземления, кнопка включения/выключения;
- элементы коммутации: измерительные разъемы, порт Ethernet, порты USB.
- предохранители измерительных входов.
На боковой панели расположены:
- элементы коммутации: выходные разъемы, сильноточные разъемы и разъемы для подключения испытательной приставки TDX 120, разъем для подключения заземления.
Система TRAX 220 может работать совместно с испытательной приставкой TDX 120, расширяющей диапазоны измерений и воспроизведений электрических сигналов.

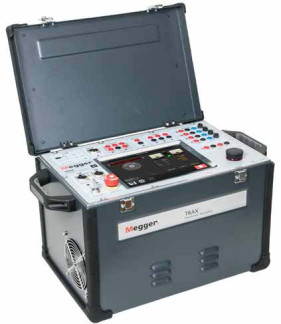

Общий вид системы TRAX 220 и испытательной приставки TDX 120, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлен на рисунках 1 и 2.
Программное обеспечение (далее - ПО) записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Конструкция системы TRAX 220 исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО (стандартное для трансформаторов) | AJ-8010X |
| Номер версии (идентификационный номер) ПО | не ниже V1.1-18-g32a655790 |
| Цифровой идентификатор ПО | 6ceb01cc40 |
| Таблица 2 - Метрологические ха | рактеристики в режиме воспроизведений силы тока и напряжения | |
| Воспроизводимая величина | Диапазон воспроизведений | Пределы допускаемой абсолютной погрешности воспроизведений |
| Сила переменного тока частотой от 45 до 70 Гц, А | от 0 до10 | ±(0,002-1вых.+0,002-1пред.) |
| от 0 до 200 | ||
| Сила постоянного тока, А | от 0 до 1 | ±(0,00Ывых.+0,00Ыпред.) |
| от 0 до 16 | ||
| от 0 до 100 | ||
| Напряжение переменного тока частотой от 45 до 500 Гц, В | от 0 до 250 | ±(0,001-ивых.+0,001-ипред.) |
| Напряжение переменного тока частотой от 45 до 70 Гц, В | от 0 до 2200 | |
| Напряжение постоянного тока, В | от 0 до 300 | ±(0,001-ивых.+0,001-ипред.) |
| Примечания 1 ивых. - воспроизводимое на выходе значение напряжения, В. 2 ипред. - верхний предел диапазона воспроизведений напряжения, В. 3 1вых. - воспроизводимое на выходе значение силы тока, А. 4 1пред - верхний предел диапазона воспроизведений силы тока, А. | ||
Таблица 3 - Метрологические характеристики в режиме измерений силы тока и напряжения
| Измеряемая величина | Диапазон измерений | Пределы допускаемой абсолютной погрешности измерений |
| Сила переменного тока с частотой от 15 до 50 Гц, А | от 0 до 10 | ±(0,0005-1вых.+0,0005-1пред.) |
| Сила постоянного тока, А | от 0 до 10 | |
| Напряжение переменного тока с частотой от 15 до 50 Гц, В | от 0 до 250 | ±(0,0005-ивых.+0,0005-ипред.) |
| Напряжение постоянного тока, В | от 0 до 300 | |
| Напряжение постоянного тока, В | от 0 до 60 | |
| Примечания 1 ивых. - измеренное значение напряжения, В. 2 ипред. - верхний предел диапазона измерений напряжения, В. 3 1вых. - измеренное значение силы тока, А. 4 1пред - верхний предел диапазона измерений силы тока, А. | ||
Таблица 4 - Метрологические характеристики в режиме воспроизведений напряжения и силы переменного тока при совместном использовании с испытательной приставкой TDX 120_
| Воспроизводимая величина | Диапазон воспроизведений | Пределы допускаемой абсолютной погрешности воспроизведений |
| Напряжение переменного тока с частотой от 45 до 70 Гц, В | от 0 до 12000 | ±(0,003-ивых.+1) |
| Сила переменного тока с частотой от 45 до 70 Гц, А | от 0 до 5 | ±(0,003-!вых+0,0000001) |
| Примечания 1 ивых. - измеренное значение напряжения, В. 2 !вых. - измеренное значение силы тока, А. | ||
Таблица 5 - Метрологические характеристики в режиме измерения при совместном использовании с испытательной приставкой TDX 120__
| Измеряемая величина | Диапазон измерений | Пределы допускаемой абсолютной погрешности измерений |
| Электрическая емкость, мкФ | от 0,000001 до 100 | ±(0,015-Сизм.+С) |
| Активная мощность, кВт | от 0 до 6 | ±(0,005ФШм.+Р) |
| Реактивная мощность, квар | от 0 до 6 | ±(0,005•Qизм.+Q) |
| Полная мощность, кВ- А | от 0 до 6 | ±(0,005^SH3M.+S) |
| Коэффициент мощности, % | от 0 до 100 | ±0,005-^физм. |
| Примечания | ||
| 1 С - 0,1 пФ. | ||
| 2 P - 1 мВт. | ||
| 3 Q - 1 мвар. | ||
| 4 S - 1 мВ А. | ||
| 5 Сизм. - электрической емкости, мкФ. | ||
| 6 Ризм. - измеренное значение активной мощности, кВт. | ||
| 7 Qro^ - измеренное значение реактивной мощности, квар. | ||
| 8 S^. - измеренное значение полной мощности, кВ А. | ||
| 9 cos9ro,a. - измеренное значение коэффициента мощности, %. | ||
| 10 Испытательное напряжение иисп. более 300 В. | ||
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Габаритные размеры системы TRAX 220, мм, не более: | |
| - высота | 475 |
| - ширина | 315 |
| - длина | 330 |
| Габаритные размеры испытательной приставки TDX 120, мм, не более: | |
| - высота | 480 |
| - ширина | 310 |
| - длина | 250 |
| Масса, кг, не более: | |
| - система TRAX 220 | 26 |
| - испытательная приставка TDX 120 | 23 |
| 1 | 2 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 50±5/60±6 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, без конденсата, % | от -20 до +55 95 |
| Средний срок службы, лет Средняя наработка на отказ, ч, не менее | 8 8000 |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки в месте, указанном на рисунках 1 и 2.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Системы тестирования трансформаторов и оборудования трансформаторных подстанций TRAX 220 | - | 1 шт. |
| Испытательная приставка TDX 120* | - | 1 шт. |
| Комплект проводов* | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-5207-551-2018 | 1 экз. |
| Примечание - *- комплектность поставки уточняется при заказе | ||
осуществляется по документу РТ-МП-5207-551-2018 «ГСИ. Системы тестирования трансформаторов и оборудования трансформаторных подстанций TRAX 220. Методика поверки», утвержденному ФБУ «Ростест-Москва» 12 марта 2018 г.
Основные средства поверки:
- калибратор многофункциональный Fluke 5720А с усилителем Fluke 5725A (регистрационный номер в Федеральном информационном фонде 52495-13);
- компаратор К2006 (регистрационный номер в Федеральном информационном фонде 17750-08);
- мультиметр цифровой прецизионный Fluke 8508A (регистрационный номер в Федеральном информационном фонде 25984-14);
- трансформатор напряжения измерительный эталонный NVRD 40 (регистрационный номер в Федеральном информационном фонде 32397-12);
- трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 (регистрационный номер в Федеральном информационном фонде 19457-00);
- шунт токовый АКИП-7501 (регистрационный номер в Федеральном информационном фонде 49121-12);
- магазин сопротивлений Р4831 (регистрационный номер в Федеральном информационном фонде 6332-77);
- магазин емкости Р5025 (регистрационный номер в Федеральном информационном фонде 5395-76).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится в месте, указанном на рисунке 1 и на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя фирмы «Megger Sweden АВ», Швеция
