| Номер в госреестре | 71652-18 |
| Наименование СИ | Модули ввода аналоговых сигналов восьмиканальные |
| Обозначение типа СИ | ADC8S |
| Изготовитель | Общество с ограниченной ответственностью «Сектор» (ООО «Сектор»), г. Санкт--Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 28.06.2029 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули ввода аналоговых сигналов восьмиканальные ADC8S (далее - модуль) предназначены для измерения параметров аналоговых сигналов: напряжения постоянного и переменного тока, частоты переменного тока, параметров кодовых сигналов переменного тока и интервалов времени в диагностических системах железнодорожной автоматики и телемеханики.
Принцип действия модуля основан на преобразовании уровня измеряемого напряжения в цифровые коды и последующей их обработкой с использованием специализированного программного обеспечения, находящегося в памяти микропроцессора модуля.
Аналоговые сигналы от источников напряжения поступают на восемь независимых, гальванически изолированных измерительных каналов. Каждый измерительный канал состоит из дифференциального входного устройства и аналого-цифрового преобразователя (АЦП) с последовательным интерфейсом, через который производится обмен с микропроцессором модуля. Аналого-цифровое преобразование на каждом АЦП запускается через промежутки времени, определяемые соответствующей частотой дискретизации. Результат преобразования (цифровой код напряжения) передается в микропроцессор модуля, где производится его обработка и вычисление параметров входного сигнала.
Модуль включает в себя программно-аппаратные средства, которые с помощью встроенного программного обеспечения, защищенного от несанкционированного доступа, обеспечивают измерение поступающих на входы модуля аналоговых сигналов и передачу полученных результатов по последовательному порту RS-485 по команде запроса.
Управление режимом измерения проводится от внешнего источника, например, персонального компьютера (ПК), формирующего сигналы управления. Каналом взаимодействия с внешним источником является последовательный гальванически изолированный порт RS-485.
Шестиразрядный двоичный адрес модуля, предназначенный для обмена данными через порт RS-485, задается внешними соединениями.
На лицевой панели модуль расположены два световые индикаторы: «ПИТАНИЕ» и «РАБОТА» и тумблер включения/выключения питания 24 В.
Модуль обеспечивает работу в круглосуточном режиме.
Модули в соответствии с комплектом поставки могут поставляться в двух вариантах:
- для установки в приборном многоместном каркасе СЕМШ10.1008.00.00;
- с установкой в одноместном каркасе СЕМШ10.1108.00.00.

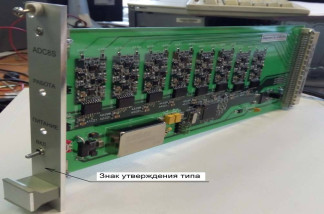

Внешний вид модулей и места нанесения знака утверждения типа и знака поверки представлены на рисунках 1, 2.
Пломбирование модулей не предусмотрено.
Встроенное программное обеспечение (ПО) ADC8S предназначено для сбора и обработки входных сигналов, реализации алгоритмов вычисления и организации управления и взаимодействия с внешними системами. Автономное ПО предназначено для организации автоматической поверки модуля.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Наименование встроенного ПО | ADC8S |
| Номер версии (идентификационный номер) встроенного ПО | 5.40.243 |
| Цифровой идентификатор встроенного ПО | F328 |
| Наименование автономного ПО | Метрология ADC8S |
| Номер версии (идентификационный номер) автономного ПО | 2.0.0.1 |
| Цифровой идентификатор автономного ПО | - |
В соответствии с Р 50.2.077-2014 уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «Средний».
Таблица 2 - Метрологические характеристики
| Измеряемый параметр | Диапазоны измерений | Пределы допускаемой основной относительной погрешности измерений, % |
| 1 | 2 | 3 |
| Напряжение постоянного тока положительной и отрицательной полярности, В | от 0,05 до 7,0 | ±1,0 |
| Среднеквадратическое значение напряжения переменного тока, В: - в диапазоне частот от 10 до 1000 Гц; - при значениях частоты из ряда 25±2, 50±2, 75±2, 125±2, 150±2, 175±3, 225±4, 275±7, 325±7 Гц в селективном режиме измерений; - в импульсе амплитудно-модулированного сигнала в диапазоне от 400 до 1000 Гц частотой модуляции 8 или 12 Гц | от 0,03 до 5,0 от 0,03 до 5,0 от 0,05 до 5,0 | ±1,5 |
| Частота переменного тока в диапазоне напряжений от 0,03 до 5 В, Гц | от 10 до 1000 | + 0,15 + 0,025-| Fk 1| L 1 Fx JJ |
| Среднеквадратическое значение напряжения переменного тока амплитудно-модулированного сигнала несущей частотой от 400 до 1000 Гц и частотой модуляции 8 или 12 Гц, В | от 0,05 до 3,5 | ±1,0 |
| Среднеквадратическое значение напряжения переменного тока амплитудно-модулированного сигнала несущей частотой из ряда от 417 до 428, от 472 до 483, от 572 до 583, от 717 до 728, от 772 до 783 Гц и частотой модуляции 8 или 12 Гц, В: -в селективном режиме измерений; -в импульсе амплитудно-модулированного сигнала | от 0,05 до 3,5 от 0,05 до 5,0 | ±4,0 ±4,0 |
| 1 | 2 | 3 |
| Среднеквадратическое значение напряжения переменного тока в импульсе амплитудно-модули-рованного сигнала несущей частотой от 25 до 75 Гц и кодовой импульсной модуляцией длительностью импульсов и пауз от 100 до 1000 мс, В | от 0,03 до 5,0 | ±2,5 |
| Длительность импульсов и пауз кодовой импульсной модуляции амплитудно-модулированного сигнала переменного тока в диапазоне напряжений от 0,03 до 5,0 В несущей частотой от 25 до 75 Гц, и в селективном режиме измерений с несущими частотами 25, 50 и 75 Гц, мс | от 100 до 1000 | ±4,0 |
| Среднеквадратическое значение напряжения переменного тока в импульсе амплитудно-модули-рованного сигнала несущими частотами 25, 50 или 75 Гц и кодовой импульсной модуляцией с длительностью импульсов и пауз от 100 до 1000 мс в селективном режиме измерений, В | от 0,03 до 5,0 | ±4,0 |
| Примечания: 1. Нормальные условия измерений: - температура окружающей среды, °С от +10 до +30 - относительная влажность воздуха, % от 30 до 80 - атмосферное давление, кПа от 84 до 106 2. Дополнительные погрешности измерений, вызванные изменением температуры окружающего воздуха на каждые 10 °С в рабочих условиях эксплуатации, составляют 0,5 от пределов основной погрешности | ||
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение | ||
| 1 | 2 | ||
| Входное сопротивление каждого измерительного канала модуля, МОм, не менее | 0,45 | ||
| Напряжения питания постоянного тока, В | от 19,2 до 28,8 | ||
| Потребляемый ток, мА, не более | 100 | ||
| Время установления рабочего режима, мин, не более | 1 | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °С; - относительная влажность воздуха, %, не более; - атмосферное давление, кПа | от -30 до +50 90 от 84 до 106 | ||
| Средняя загрузка при круглосуточной работе, ч, не более | 10 | ||
| Габаритные размеры, мм, не более - модуля СЕМШ10.1008.00 - модуля СЕМШ10.1108.00 | высота | ширина | длина |
| 250 285 | 130 155 | 20 50 | |
| Масса, кг, не более - модуля СЕМШ10.1008.00 - модуля СЕМШ10.1108.00 | 0,3 0,7 | ||
| Средняя наработка на отказ, ч, не менее | 50000 | ||
| Средний срок службы, лет, не менее | 10 | ||
наносят на лицевую панель модуля методом сеткографии, на титульный лист формуляра и руководства по эксплуатации СЕМШ10.1008РЭ типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль ввода аналоговых сигналов восьмиканальный ADC8S | СЕМШ10.1008.00.00 или СЕМШ10.1108.00.00 | 1 шт.* |
| Руководство по эксплуатации | СЕМШ10.1008РЭ | 1 экз.** |
| Формуляр | СЕМШ10.1008Ф0 | 1 экз. |
| Методика поверки | СЕМШ10.1008МП | 1 экз.** |
| Упаковка | В соответствии с КД предприятия- изготовителя | - |
| Примечания: * - Количество и вариант исполнения определяется договором (контрактом); ** - Один экземпляр в каждый адрес поставки модуля | ||
осуществляется по документу СЕМШ10.1008МП «Модуль ввода аналоговых сигналов восьмиканальный ADC8S. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 23.03.2018 г.
Основные средства поверки:
- калибратор универсальный Н4-11 (регистрационный № 25610-03);
- источник питания постоянного тока Б5-71/4м (регистрационный № 23580-02). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки при первичной поверке наносят в формуляр СЕМШ10.1008Ф0, при периодической поверке наносится в виде наклейки на лицевую панель прибора.
приведены в эксплутационном документе.
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений пе-
2 9
ременного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц
ГОСТ 8.027-2001 ГСИ Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.129-2013 ГСИ Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
СЕМШ10.1008 ТУ Модуль ввода аналоговых сигналов восьмиканальный .ADC8S. Технические условия
