| Номер в госреестре | 71661-18 |
| Наименование СИ | Антенны дипольные активные |
| Обозначение типа СИ | "АДА-9" |
| Изготовитель | Закрытое акционерное общество Научно-производственный центр Фирма "НЕЛК" (ЗАО НПЦ Фирма "НЕЛК"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 28.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны дипольные активные «АДА-9» (далее - антенны) предназначены (совместно с измерительными приемниками, анализаторами спектра, вольтметрами селективными) для измерений напряженности электрической составляющей переменного электромагнитного поля.
Принцип действия антенн основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на приемных частях антенн, в переменное напряжение, передающееся через широкополосное согласующее устройство в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.
Конструктивно антенна состоит из дипольного преобразователя, широкополосного встроенного усилителя и коаксиального кабеля.
Дипольный преобразователь выполнен в пластиковом корпусе. Широкополосный встроенный усилитель выполнен в металлическом корпусе, содержащем в себе коммутационные цепи. Питание антенны осуществляется от встроенного аккумулятора. К измерительному прибору антенна подключается с помощью коаксиального кабеля с соединителем тип III (вилка) по ГОСТ 13317-89.

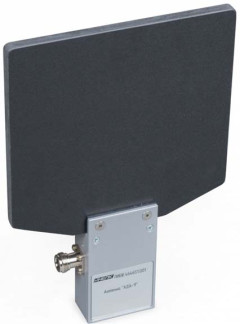

Внешний вид антенны, место пломбировки от несанкционированного доступа, места нанесения наклейки «Знак утверждения типа» и знака поверки представлены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГц | от 0,009 до 2000 |
| Коэффициент калибровки в диапазоне рабочих частот, дБ(м-1) | от 0 до 45 |
| Пределы допускаемой погрешности определения коэффициента калибровки, дБ | ±2,0 |
| Коэффициент стоячей волны по напряжению, не более | 2,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 0,48 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 245х170х30 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, % - атмосферное давление, кПа | от +5 до +40 до 95 от 80 до 106,7 |
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус антенны методом наклейки.
Комплект поставки приведен в таблице 3.
Таблица 3
| Наименование | Обозначение | Количество, шт. |
| Антенна дипольная активная АДА-9 | ЛИБЮ.464651.001 | 1 |
| Блок питания | 1 | |
| Руководство по эксплуатации | ЛИБЮ.464651.001РЭ | 1 |
| Методика поверки | 1 |
осуществляется по документу МП 71661-18 «Инструкция. Антенны дипольные активные «АДА-9». Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 09.06.2017 г. Основные средства поверки:
- генератор сигналов высокочастотный SMR-40 (регистрационный номер в Федеральном информационном фонде (рег. №) 35617-07);
- рабочий эталон единиц напряженности электромагнитного поля в диапазоне частот от 300 Гц до 1000 МГц КОСИ НЭМП «Панировка-ЭМ» по ГОСТ Р 8.805-2012;
- антенна измерительная П6-23М (рег. № 24810-03);
- анализатор спектра Е4440А (рег. № 26411-04);
- измеритель КСВН и ослаблений Р2-132 (рег. №32197-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенн с требуемой точностью.
Знак поверки наносится на корпус антенны методом наклейки и в свидетельство
о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
ГОСТ 13317-89 Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры
ЛИБЮ464651.001ТУ Антенна дипольная активная «АДА-9»
