| Номер в госреестре | 71662-18 |
| Наименование СИ | Барометры цифровые многофункциональные |
| Обозначение типа СИ | PTB330TS |
| Изготовитель | "Vaisala Oyj", Финляндия |
| Год регистрации | 2018 |
| Срок свидетельства | 28.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Барометры цифровые многофункциональные PTB330TS (далее - барометры PTB330TS) предназначены для автоматических измерений абсолютного (атмосферного) давления, температуры и относительной влажности окружающего воздуха.
Принцип действия барометров РТВ330TS основан на измерении первичными измерительными преобразователями метеорологических параметров.
Измерения абсолютного давления основаны на изменении емкости преобразователя давления типа BAROCAP, температуры окружающего воздуха - на изменении сопротивления платинового термометра сопротивления Pt100, относительной влажности - на изменении емкости преобразователя типа HUMICAP®180R. Измеренные метеорологические параметры преобразуются в цифровой код с помощью вторичных преобразователей и передаются на средство отображения.
Конструктивно барометры РТВ330TS состоят из цифрового барометра PTB330, преобразователя температуры и влажности HMP155 (далее - далее преобразователя HMP155) и ручного индикатора MI70. Цифровой барометр PTB330 состоит из корпуса, преобразователей давления типа BAROCAP (от одного до трех) и вторичного преобразователя. Преобразователь HMP155 выполнен в виде зонда с удлинительным кабелем, в корпусе которого размещены платиновый термометр сопротивления Pt100 и емкостной преобразователь типа HUMICAP®180R.
Основная функция ручного индикатора MI70 заключается в отображении на дисплее измеренных величин.
Барометры РТВ330TS работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией имеются последовательные интерфейсы RS-232, RS-422, RS-485.

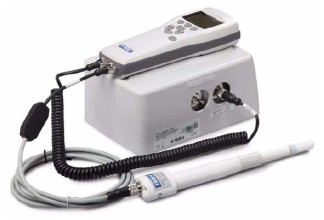

Общий вид барометров РТВ330TS приведен на рисунке 1.
Схема пломбирования барометров РТВ330TS от несанкционированного доступа представлена на рисунке 2.
1
2
Рисунок 2 - Схема пломбирования барометров PTB330TS
Программное обеспечение (далее - ПО) барометров PTB330TS состоит из встроенного ПО цифрового барометра PTB330 (ПО «PTB330.hex»), встроенного ПО преобразователя HMP155 («HMP155.hex») и встроенного ПО ручного индикатора MI70 («MI70.hex»). Встроенное ПО «PTB330.hex» и «HMP155.hex» обеспечивают управление работой цифрового барометра PTB330 и преобразователя HMP155 соответственно, а также сбор, обработку и передачу данных на ручной индикатор MI70. Встроенное ПО «MI70.hex» обеспечивает отображение результатов измерений, проверку состояния барометров PTB330TS.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | «PTB330.hex» | «HMP155.hex» | «MI70.hex» |
| Номер версии (идентификационный номер) ПО | не ниже 1.22 | не ниже 2.17 | не ниже 1.03 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений атмосферного давления, гПа | от 500 до 1100 |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа | ±0,15 |
| Диапазон измерений относительной влажности, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, %: -в диапазоне от 0 до 90 % включ. -в диапазоне св. 90 до 100 % | ±(2+0,008 H*) ±(2,7+0,008 H*) |
| Диапазон измерений температуры, oC | от -10 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, oC: -в диапазоне от -10 до +20 oC включ. -в диапазоне св. +20 до +40 oC | ±(0,176-0,0028 T**) ±(0,07+0,0025 T**) |
| *H - измеренное значение относительной влажности воздуха, **T - измеренное значение температуры воздуха. | |
| Наименование характеристики | Значение | |
| Напряжение питания постоянного тока, В | от 10 до 35 | |
| Максимальная потребляемая мощность, ВА, не более | 1,2 | |
| Наработка на отказ, ч, не менее | 10000 | |
| Срок службы, лет, не менее | 10 | |
| Условия эксплуатации: -температура окружающей среды, °С -относительная влажность окружающей среды, % -атмосферное давление, гПа | PTB330 и MI70 | HMP155 |
| от +15 до +30 от 20 до 90 от 500 до 1100 | от -10 до +40 от 0 до 100 от 500 до 1100 | |
Габаритные размеры и масса барометров PTB330TS приведены в таблице 4.
Таблица 4 - Габаритные размеры и масса барометров PTB330TS
| Составные части | Габаритные размеры, мм, не более | Масса, кг, не более | |||
| длина | ширина | высота | диаметр | ||
| Барометр цифровой PTB330 | 183 | 116 | 77 | — | 1,5 |
| Преобразователь температуры и влажности HMP155 | 240 | — | — | 24 | 0,1 |
| Ручной индикатор MI70 | 200 | 80 | 62 | — | 0,4 |
наносится на титульный лист формуляра типографским методом и на корпус барометра PTB330TS в виде этикетки.
Таблица 5 - Комплектность барометров PTB330TS
| Наименование | Обозначение | Количество |
| Цифровой барометр PTB330 | PTB330 | 1 шт. |
| Преобразователь температуры и влажности HMP155 | HMP155 | 1 шт. |
| Ручной индикатор MI70 | MI70 | 1 шт. |
| Комплект проводов | - | 1 компл. |
| Портативный кейс | - | 1 шт. |
| Формуляр | - | 1 экз. |
| Методика поверки МП 2551-0167-2018 | МП 2551-0167-2018 | 1 экз. |
осуществляется по документу МП 2551-0167-2018 «Барометры цифровые многофункциональные PTB330TS. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12.01.2018 года.
Основные средства поверки:
Манометр грузопоршневой серии 2000, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 40259-08;
Термометр сопротивления эталонный ЭТС-100, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 19916-10;
Термогигрометр ИВА-6, модификация ИВА-6Б, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46434-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1106 Па
Техническая документация фирмы «Vaisala Oyj», Финляндия
| Зарегистрировано поверок | 14 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
