Генераторы сигналов SMB100A с опциями B131, B140N, 71663-18

71663-18
Генераторы сигналов SMB100A с опциями В131, B140N предназначены для формирования немодулированных СВЧ колебаний, а также колебаний с различными видами модуляций.
Карточка СИ
Номер в госреестре 71663-18
Наименование СИ Генераторы сигналов
Обозначение типа СИ SMB100A с опциями B131, B140N
Изготовитель "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия
Год регистрации 2018
Срок свидетельства 28.06.2024
МПИ (интервал между поверками) 3 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Генераторы сигналов SMB100A с опциями В131, B140N предназначены для формирования немодулированных СВЧ колебаний, а также колебаний с различными видами модуляций.

Описание

Принцип действия генераторов сигналов SMB100A с опциями B131, B140N основан на формировании в приборе базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц. Выходной уровень генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня. Для воспроизведения сигналов с различными видами модуляции генератор может быть оснащен импульсным модулятором и модулятором для амплитудной, частотной и фазовой модуляций, а также источником модулирующих сигналов.

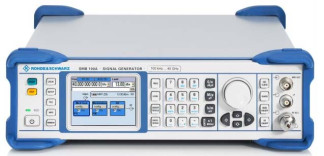

Конструктивно генераторы сигналов SMB100A с опциями B131, B140N выполнены в виде настольного лабораторного прибора. Управление прибором осуществляется с передней панели, оснащенной дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешнего ПЭВМ. Разъем выхода СВЧ, входы и выходы модулирующих сигналов находятся на передней панели, входы и выходы сигналов опорной частоты - на задней панели. Генераторы сигналов SMB100A с опциями B131, B140N оснащены интерфейсами LAN, USB, GPIB.

указание частот-    место нанесения    место нанесения

ного диапазона    знака утверждения знака поверки

генератора    типа    \

Модели генераторов сигналов SMB100A c опциями В131, B140N отличаются диапазоном частот, кроме этого могут быть установлены следующие опции:

B1/B1H - опции опорных генераторов повышенной точности;

B26 - опция фильтра гармоник;

B32 - опция большой выходной мощности;

K21 - опция импульсного модулятора;

K23 - опция импульсного генератора.

Программное обеспечение

Идентификационные данные программного обеспечения (ПО) генераторов сигналов SMB100A с опциями В131, В140N приведены в таблице 1.

Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов сигналов SMB100A с опциями В131, B140N за пределы допускаемых значений.

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FW SMB100A

Номер версии (идентификационный номер) ПО

не ниже 3.20.390.24

Цифровой идентификатор ПО

-

Технические характеристики

приведены в таблицах 2 - 10.

Наименование характеристики

Значение

Диапазон частот, Г ц

опция B131

от 100103 до 31,8-10у

опция B140N

от 100103 до 40109

Дискретность установки частоты, Гц

0,001

Выход/вход опорной частоты, Гц

10106

Пределы допускаемой относительной погрешности установки частоты 5f при работе от внутреннего опорного генератора

штатно

±110-6

опция B1

+110'7

опция B1H

±3 10-8

Таблица 3 - Параметры уровня выходного сигнала

Наименование характеристики

Значение

Диапазон установки значений уровня выходного сигнала в зависимости

*

от частоты, дБмВт

штатно

от 200 кГц до 10 МГц включ.

от -120 до +5

св. 10 МГц до 40 ГГц

от -120 до +8

опция

B32

от 200 кГц до 10 МГц включ.

от -120 до +5

св. 10 до 50 МГц включ.

от -120 до +9

св. 50 МГц до 40 ГГц

от -120 до +13

Дискретность установки уровня выходного сигнала, дБ

0,01

Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала, дБ

до минус 90 дБмВт включ.

от 200 кГц до 3 ГГц включ.

±0,5

св. 3 до 20 ГГц включ.

±1,2

св. 20 ГГц до 40 ГГц

±1,5

от минус 90 до 13 дБмВт включ.

от 200 кГц до 3 ГГц включ.

±0,5

св. 3 до 20 ГГц включ.

±0,9

св. 20 до 40 ГГц

±1,0

КСВН выхода ВЧ, не более

2,0

Тип выходного разъема

2,92 мм «розетка»

*

Примечания: здесь и далее: дБмВт - дБ относительно 1 мВт

Таблица 4 - Параметры спектра выходного сигнала в режиме непрерывных колебаний

Наименование характеристики

Значение

1

2

Уровень гармонических составляющих для уровня выходного сигнала менее 8 дБмВт, дБ относительно несущей, не более

штатно

от 1 МГц до 40 ГГц включ.

-30

опция B26 вкл.

от 1 МГц до 150 МГц включ.

-30

св. 150 МГц до 3 ГГц включ.

-58

св. 3 ГГц до 20 ГГц

-50

св. 20 до 40 ГГц

-60

Уровень негармонических составляющих для уровня выходного сигнала 0 дБмВт при отстройках от несущей свыше 10 кГц, дБ относительно несущей, не более

до 23 МГц включ.

-70

св. 23 МГц до 1,5 ГГц включ.

-70

св. 1,5 до 3 ГГц включ.

-64

св. 3 до 6 ГГц включ.

-58

св. 6 до 12 ГГц включ.

-52

св. 12 до 25 ГГц включ.

-46

св. 25 до 40 ГГц

-40

1

2

Спектральная плотность мощности фазовых шумов при отстройке от несущей 20 кГц и уровне сигнала 0 дБмВт в зависимости от частоты несущей, дБ относительно несущей в полосе 1 Гц, не более

100 МГц

-141

1 ГГц

-122

2 ГГц

-116

3 ГГц

-112

4 ГГц

-110

6 ГГц

-106

10 ГГц

-102

20 ГГц

-96

30 ГГц

-92

40 ГГц

-90

Таблица 5 - Параметры выходного сигнала в режиме внутренней импульсной модуляции (опции K21 и K23)____

Наименование характеристики

Значение

Диапазон установки периода следования импульсов модулирующего генератора, с

от 40 10-9 до 85

Диапазон установки длительности импульсов модулирующего генератора, с

от 1010-9 до 1

Дискретность установки длительности и периода, нс

10

Минимальная длительность радиоимпульсов, нс, не более

опция В131

20

опция

В140N

до 20 ГГц

20

св. 20 ГГц

30

Время нарастания/спада радиоимпульса, нс, не более

15

Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее

80

Таблица 6 - Параметры выходного сигнала в режиме внутренней амплитудной модуляции (АМ

Наименование характеристики

Значение

Диапазон установки коэффициента амплитудной модуляции Кам,%

от 0 до 100

Дискретность установки Кам, %

0,01

Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции М при модулирующей частоте 1 кГц и М < 80 %, %

±(0,04М + 1)

Коэффициент гармоник огибающей в режиме АМ при глубине модуляции 80 % и модулирующей частоте 1 кГц, %, не более

4,0

Диапазон модулирующих частот для АМ, Гц

до 50103

Таблица 7 - Параметры выходного сигнала в режиме внутренней частотной модуляции (ЧМ)

Наименование характеристики

Значение

Коэффициент умножения/

до 23,4375 МГц включ.

1/4

деления N частоты базового

св. 23,4375 до 46,875 МГц включ.

1/32

синтезатора в зависимости

св. 46,875 до 93,75 МГц включ.

1/16

от частоты несущей

св. 93,75 до 187,5 МГц включ.

1/8

св. 187,5 до 375 МГц включ.

1/4

св. 375 до 750 МГц включ.

1/2

св. 750 МГц до 1,5 ГГц включ.

1

св. 1,5 до 3 ГГц включ.

2

св. 3 до 6,375 ГГц включ.

4

св. 6,375 до 12,75 ГГц включ.

8

св. 12,75 до 25,5 ГГц включ.

16

св. 25,5 до 40 ГГц

32

Наименование характеристики

Значение

Максимальная устанавливаемая девиация частоты в зависимости от частоты несущей, МГц

до 23,4375 МГц включ.

1

св. 23,4375 МГц

Режим ЧМ «норм»

2-N

Режим ЧМ «малый шум»

1-N

Режим ЧМ «большая девиация»

4-N

Дискретность установки девиации частоты, %

0,02

Пределы допускаемой абсолютной погрешности установки девиации частоты Fд при модулирующей частоте 10 кГц и девиации не более 1-N МГц, Гц

+(0,02Тд + 20)

Коэффициент гармоник огибающей в режиме ЧМ при модулирующей частоте 10 кГц и девиации не более 1-N МГц, %, не более

0,2

Диапазон модулирующих частот для ЧМ, Гц

до 0,5106

Таблица 8 - Основные технические характеристики

Наименование характеристики

Значение

Рабочие условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха при температуре 40 °С, %, не более

от 0 до +55 85

Условия хранения и транспортирования:

-    температура окружающей среды, °С

-    относительная влажность воздуха при температуре 40 °С, %, не более

от -40 до +70 95

Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В

220+22

Потребляемая мощность, Вт, не более

150

Масса, кг, не более

7

Габаритные размеры (ширинахвысотахглубина), мм, не более

344x112x418

Время прогрева, мин

30

Средняя наработка на отказ, лет

10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель генераторов сигналов SMВ100А с опциями В131, B140N методом наклейки.

Комплектность

Таблица 9 - Комплектность средства измерений

Наименование

Обозначение

Количество

Генератор сигналов

SMB100А с опцией B131 или В140N

1 шт.

Опции

по отдельному заказу

Кабель питания

-

1 шт.

Упаковочная коробка

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

РТ-МП-5305-441-2018

1 экз.

Поверка

осуществляется по документу РТ-МП-5305-441-2018 «ГСИ. Генераторы сигналов SMB100A c опциями В131, В140^ Методика поверки», утвержденному ФБУ «Ростест-Москва» 13 апреля 2018 г.

Основные средства поверки:

-    стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 43830-10);

-    преобразователь измерительный NRP-Z55 (регистрационный номер в Федеральном информационном фонде 37008-08);

-    приемник измерительный FSMR50 с опцией В24 (регистрационный номер в Федеральном информационном фонде 50678-12);

-    анализатор спектра FSW43 с опциями К7 и B160 (регистрационный номер в Федеральном информационном фонде 53782-13);

-    анализатор цепей векторный ZNB40 (регистрационный номер в Федеральном информационном фонде 56388-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на переднюю панель генератора сигналов SMB100A с опциями В131, В140N в соответствии с рисунком 1 или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия
