| Номер в госреестре | 71666-18 |
| Наименование СИ | Анализаторы электрохирургических устройств |
| Обозначение типа СИ | QA-ES III |
| Изготовитель | "Fluke Biomedical", США |
| Год регистрации | 2018 |
| Срок свидетельства | 28.06.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы электрохирургических устройств QA-ES III (далее - анализаторы) предназначены для измерений силы и напряжения переменного тока, электрической мощности, воспроизведения электрического сопротивления.
Принцип действия анализаторов основан на предварительном масштабировании входных сигналов напряжения и силы переменного тока на регулируемой нагрузке с последующими преобразованиями их в цифровой код при помощи АЦП, обработки и выдачи результатов на жидкокристаллический дисплей (ЖК-дисплей).
Конструктивно анализатор выполнен в моноблочном исполнении в ударопрочном металлическом корпусе. На передней панели расположены: ЖК-дисплей, органы управления, выходные разъёмы управления электрохирургическими устройствами CUT, COAG и общий разъём COMMON, входные разъемы программируемой нагрузки VARIABLE HI, VARIABLE LO и FIXED, входной разъём CQM для контроля качества контакта и разъём интерфейса USB. На задней панели расположены выходные разъёмы для подключения осциллографа, сетевого шнура питания, клемма заземления.

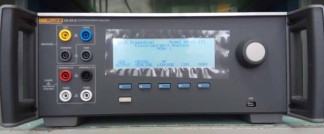

Общий вид анализатора с указанием места размещения знака утверждения типа представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Анализаторы имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО Fluke Biomedical используется для проведения и просмотра результатов измерений, изменения параметров измерений, просмотра памяти данных и т.д. ПО запускается в автоматическом режиме после включения анализатора, идентифицируется на экране ЖК-дисплея. Встроенное ПО является метрологически значимым.
Опциональное внешнее ПО Ansur QA-ES III Plug in позволяет проектировать протоколы тестов, удаленно управлять анализатором, сохранять результаты тестирования и является метрологически незначимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | З | начение |
| Идентификационное наименование ПО | Fluke Biomedical | Ansur QA-ES III Plug in |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.1 | не ниже 1.0 |
| Цифровой идентификатор ПО | - | - |
приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Воспроизводимые значения электрического сопротивления переменного тока в диапазоне частот от 30 Гц до 2 МГц, Ом | 0, 10, 20; от 25 до 2500 включ. (с шагом 25); св. 2500 до 5200 (с шагом 100) |
| Пределы допускаемой абсолютной погрешности воспроизведения электрического сопротивления переменного тока в диапазоне частот от 30 Гц до 100 кГц включ., Ом Пределы допускаемой относительной погрешности воспроизведения электрического сопротивления переменного тока в диапазоне частот св. 100 кГц до 2 МГц, % | ±(2,5-10"2-Rb* + 1) ±10 |
| Воспроизводимое значение электрического сопротивления переменного тока (HF Leakage) в диапазоне частот от 30 Гц до 2 МГц, Ом | 200 |
| Пределы допускаемой относительной погрешности воспроизведения электрического сопротивления переменного тока (HF Leakage), % | ±2,5 |
| Воспроизводимые значения электрического сопротивления постоянного тока (CQM), Ом | от 0 до 475 (с шагом 1) |
| Пределы допускаемой абсолютной погрешности воспроизведения электрического сопротивления в диапазоне от 0 до 10 Ом, Ом Пределы допускаемой относительной погрешности воспроизведения электрического сопротивления в диапазоне от 11 до 475 Ом, % | ±0,5 ±5 |
| Наименование характеристики | Значение характеристики |
| Диапазон измерений силы переменного тока в диапазоне частот от 100 Гц до 1 МГц, мА | от 0 до 5500 |
| Пределы допускаемой абсолютной погрешности измерений силы переменного тока, мА | _ О * * . ±(2,5-10-2-[изм + 1) |
| Диапазон измерений амплитуды напряжения переменного тока в диапазоне частот от 100 Гц до 1 МГц, от пика до пика, В | от 0 до 1-103 |
| Пределы допускаемой абсолютной погрешности измерений амплитуды напряжения переменного тока, от пика до пика, В | „ О * * * . ±(10-10-2-иизм + 50) |
| Диапазон измерений электрической мощности, Вт | от 0 до 500 |
| Пределы допускаемой абсолютной погрешности измерений электрической мощности в диапазоне от 0 до 9 Вт включ., Вт Пределы допускаемой относительной погрешности измерений электрической мощности в диапазоне св. 9 до 500 Вт, % | О * * * * ±(5-10- Кзм + 1) ±5 |
| * RB - воспроизводимое значение электрического сопротивления, Ом [изм - измеряемое значение силы переменного тока, мА; *** Уизм - измеряемое значение напряжения переменного тока, В; **** ^ Мизм - измеряемое значение электрической мощности, Вт | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Питание от сети переменного тока: | |
| - напряжение, В | от 198 до 242 |
| - частота, Гц | от 43 до 67 |
| Потребляемая мощность, В-А, не более | 30 |
| Габаритные размеры анализатора, мм, не более | |
| - высота | 145 |
| - ширина | 350 |
| - длина | 470 |
| Масса, кг, не более | 7,5 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 18 до 28 |
| - относительная влажность окружающего воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус анализатора в виде наклейки.
Комплект поставки приведен в таблице 4.
| Наименование | Обозначение | Количество |
| Анализатор электрохирургических устройств | QA-ES III | 1 шт. |
| Комплект принадлежностей | - | 1 шт. |
| Программное обеспечение (опционально) | Ansur QA-ES III Plug in | 1 шт. |
| Руководство по эксплуатации | QA-ES Ш.001РЭ | 1 экз. |
| Методика поверки | МП-610-005-2018 | 1 экз. |
осуществляется по документу МП-610-005-2018 «Инструкция. Анализаторы электрохирургических устройств QA-ES III. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 06.03.2018 г. Основные средства поверки:
- измеритель RLC Е4980А, регистрационный номер 62364-15 в Федеральном информационном фонде;
- мультиметр 3458А, регистрационный номер 25900-03 в Федеральном информационном
фонде;
- мультиметр цифровой прецизионный Fluke 8508А, регистрационный номер 25984-14 в Федеральном информационном фонде.
- калибратор многофункциональный 3041R, регистрационный номер 57747-14 в Федеральном информационном фонде;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на анализатор и (или) на свидетельство о поверке в виде наклейки или оттиска.
приведены в эксплуатационном документе.
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10 до 2-10 Гц
ГОСТ Р 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10" до 100 А в диапазоне частот от 1-10" до 1-10 Гц, приложение к приказу Федерального агентства по техническому регулированию и метрологии № 575 от 14 мая 2015 г.
Государственная поверочная схема для средств измерений электрического сопротивления, приложение к приказу Федерального агентства по техническому регулированию и метрологии № 146 от 15 февраля 2016 г.
Техническая документация фирмы-изготовителя
