| Номер в госреестре | 71671-18 |
| Наименование СИ | Антенны рупорные пассивные |
| Обозначение типа СИ | "АРП-40" |
| Изготовитель | Закрытое акционерное общество Научно-производственный центр Фирма "НЕЛК" (ЗАО НПЦ Фирма "НЕЛК"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 28.06.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны рупорные пассивные «АРП-40» (далее по тексту - антенны) предназначены (совместно с измерительными приемниками, анализаторами спектра, вольтметрами селективными) для измерений напряженности электромагнитного поля, плотности потока энергии электромагнитного поля.
Принцип действия антенн основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте. Для измерений характеристик электромагнитных полей рупоры подключаются к входу анализатора спектра, измерительного приёмника, измерителя мощности или иного приёмного измерительного устройства. Для создания электромагнитных полей рупоры подключаются к генераторам сигналов и другим источникам сигналов.
Конструктивно антенна имеет строение на основе пирамидального рупора с излучающим раскрывом прямоугольного сечения. К волноводному входу рупора пристыкован широкополосный коаксиально-волноводный переход с коаксиальным соединителем типа SMA розетка по ГОСТ РВ 51914-2002. Антенна вставлена в пластиковый корпус, выполняющий защитную функцию и обеспечивающий удобство установки антенны. Для монтажа антенны в пластиковом корпусе имеются отверстия с резьбой 1/2" и 1/4".

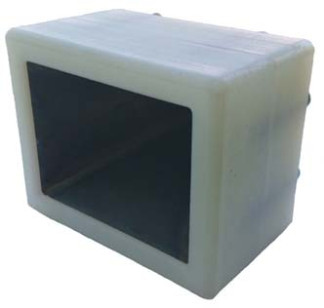

Внешний вид антенны, место пломбировки от несанкционированного доступа, места нанесения знака утверждения типа и знака поверки представлены на рисунке 1.
место пломбировки от несанкционированного доступа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГц: | от 15 до 40 |
| Коэффициент стоячей волны по напряжению, не более | ±2,0 |
| Коэффициент усиления (КУ) в диапазоне рабочих частот, дБ | от 12 до 22 |
| Пределы допускаемой погрешности определения КУ, дБ | ±2,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высота х ширина х длина), мм, не более | 90х75х60 |
| Масса, кг, не более | 0,18 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре до +25 °С, %, не более атмосферное давление, кПа | от +5 до +40 90 от 70 до 106,7 |
наносится типографским способом на титульный лист эксплуатационной документации и на корпус антенны методом наклейки.
Комплект поставки приведен в таблице 3.
Таблица 3
| Наименование | Обозначение | Количество, шт. |
| Антенна рупорная пассивная «АРП-40» | ЛИБЮ.464663.001 | 1 |
| Кабель 1 м | SMA - SMA | 1 |
| Переходник | N гн. - SMA гн. | 1 |
| Переходник | N шт. - SMA гн. | 1 |
| Кейс упаковочный | ЛИБЮ.321426.022 | 1 |
| Руководство по эксплуатации, паспорт | ЛИБЮ.464663.001ПС | 1 |
| Методика поверки | 1 |
осуществляется по документу МП 71671-18 «Инструкция. Антенны рупорные пассивные «АРП-40». Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 11.08.2017 г. Основные средства поверки:
- анализатор цепей векторный N5224A (регистрационный номер в Федеральном информационном фонде (рег. №) 53568-13);
- дальномер лазерный Leica Disto D5 (рег. № 41142-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенн с требуемой точностью.
Знак поверки наносится на корпус антенны методом наклейки и в свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
ГОСТ 13317-89 Элементы соединений СВЧ трактов радиоизмерительных приборов. Присоединительные размеры
ЛИБЮ.464663.001ТУ Антенна рупорная пассивная «АРП-40»
